9kg Multitap CT PT Akım Trafosu Analizörü IEC Test Standardı

Yüksek Hassasiyetli Akım Trafosu Analizörü

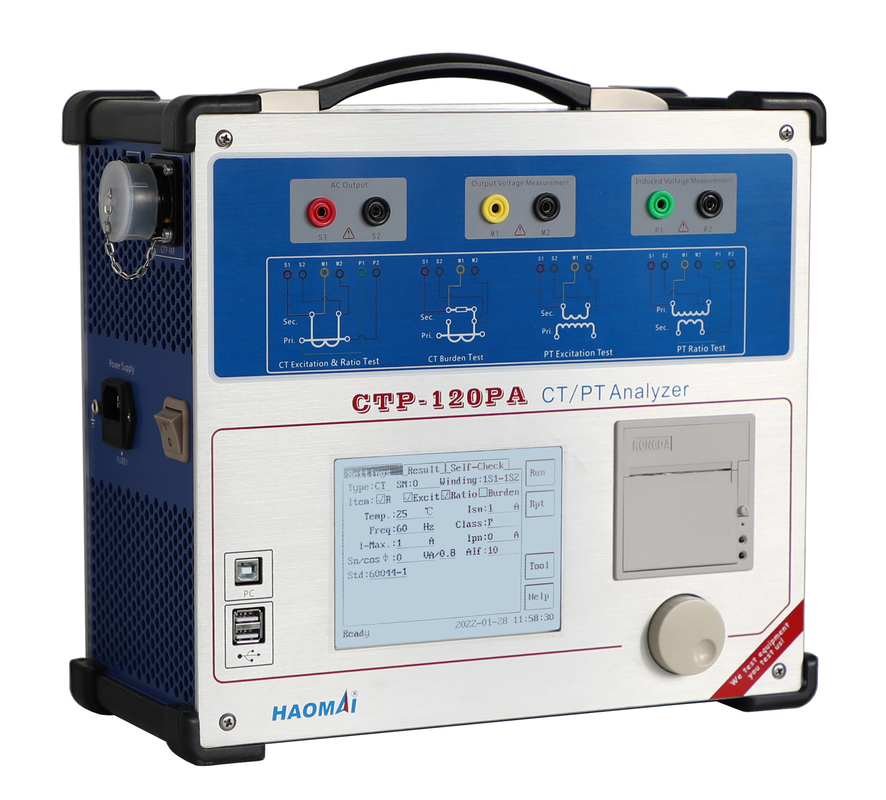

Modeli: CTP-120PA

Portatif ve yüksek hassasiyetli akım trafosu analizörü CTP-120PA, CT'ler ve endüktif VT'ler üzerinde uluslararası standartların öngördüğü tüm testlerin yapılmasını sağlar.

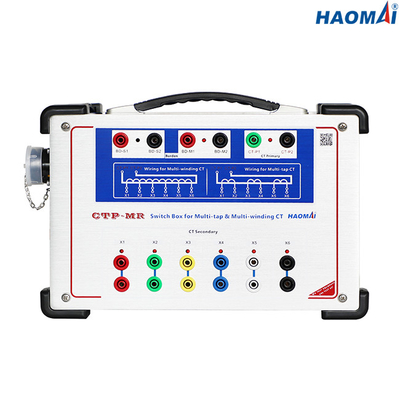

CT testleri için cihaz, Multi-tap Switch Box aracılığıyla doğrudan 6 musluğa kadar bağlanabilir.Bu şekilde, test edilen cihaza bağlantı, başka bir manuel işleme gerek kalmadan yalnızca bir kez gerçekleştirilir.

CTP-120PA, bağımsız bir ünite olarak kullanılabilir veya bilgisayar kontrollü olabilir.USB portu üzerinden bir PC'ye bağlanabilir.Bilgisayar kontrollü modda, test kayıtları CTP-120PA'nın hafızasından okunabilir veya PC'den CT testleri çalıştırılabilir.CTP-120PA, CTP PC yazılımıyla birlikte gelir.CTP PC yazılımı, bir akım trafosunu veya gerilim trafosunu doğrudan bir PC'den test etmek, otomatik olarak test sonuçları oluşturmak, CTP-120PA'nın belleğinden test kayıtlarını okumak ve test kayıtlarını Word formatında kaydetmek için kullanılabilir.

Cihaz, taşıma kolaylığı için bir kapak ve kulplarla sağlanan taşınabilir bir kutuya yerleştirilmiştir.

Ana Özellikler

●Koruma CT'lerini, Ölçüm CT'lerini, TP sınıfı CT'leri ve endüktif PT'leri test edebilir

●Düşük frekanslı ölçüm prensibine dayalı test uyarım karakteristiği ve hata eğrisi

●Voltaj yöntemine dayalı ölçüm oranı, polarite, oran hatası ve faz kayması hatası

●Yeniden kablolamaya gerek kalmadan çok oranlı CT'leri otomatik olarak test edebilme

●Tuş takımını değiştirmek için patentli çok işlevli döner fareyi benimseyin

●Ekran için 5,7 inç LCD ekranı benimseyin

●DSP, ARM ve gömülü LINUX işletim sistemini benimseyin

●Hem yerel test hem de PC uzaktan testi mevcuttur

●Daha yüksek ölçüm doğruluğu: %0,05

●Dahili termal yazıcı ile test sonuçlarını doğrudan yazdırın

●Kolay taşıma için küçük ve hafif (9kg / 19,84 lbs)

Teknik veri

●Test Standardı: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●Maksimum Diz Voltaj Ölçümü: 40kV

●Çıkış Aralığı:

voltaj: 0~180V(RMS)

akım: 0~12A(RMS), 36A(tepe değeri)

●Voltaj Ölçüm Doğruluğu: ±0.05%

●CT Oranı Ölçümü:

aralık:1~30000

doğruluk: ±0.05%

●PT Oranı Ölçümü:

aralık:1~10000

doğruluk: ±0.05%

●Faz Ölçümü:

doğruluk: ±2dk

çözünürlük: 0.01dk

●İkincil Sargı Direnci Ölçümü:

aralık: 0~300Ω

doğruluk: %0,1±1mΩ

●Yük Ölçümü:

aralık: 0~300VA

doğruluk: 0.1%±0.1VA

●Bellek Kapasitesi: >3000 grup test sonucu

●Güç Kaynağı

●Çevre Koşulları

●Çeşitli

Portatif ve yüksek hassasiyetli akım trafosu analizörü CTP-120PA, CT'lerin ve endüktif VT'lerin tüm testlerini gerçekleştirmek için güçlü bir araçtır.
