50/60Hz Akım Enstrüman Trafosu Test Seti Maksimum Diz Voltajı 40kV

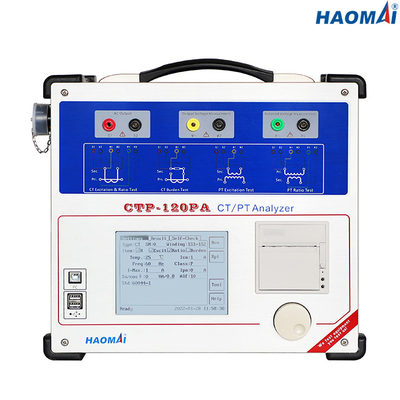

Otomatik Enstrüman Transformatörü Test Seti

Modeli: CTP-120PA

Otomatik Enstrüman Transformatörü Test Seti CTP-120PA, hem akım trafolarını hem de gerilim trafolarını trafolara, yağlı devre kesicilere veya şalt tertibatlarına monte edilme gibi ekipman konfigürasyonlarında test etmek için taşınabilir ve çok işlevli bir test kitidir.Ekipmanın elektrik sisteminden tamamen izole edilmesi gereklidir.

CTP-120PA, tek tıklamayla bir CT doygunluk testi gerçekleştirir ve her iki standartta da IEEE C57.13.1, IEC 60044-1, IEC 60044-6 veya IEC 61869 ile uyumlu olarak nominal diz noktasını hesaplar. PX, TPS, TPX, TPY ve TPZ gibi özel CT'ler.Doygunluk testi, diz noktasını 40 kV'a kadar test edebilir.Bu, taşınabilir bir cihazla daha büyük nesil BT sınıfının bile test edilmesini sağlar.

Birçok trafo merkezi CT'leri çok oranlı bir sekonder içerir, bu nedenle CTP-120PA, 6'ya kadar CT doyma eğrisini çizme ve aynı anda görüntüleme yeteneğine sahiptir.

Fabrika okumalarını doğrulamak ve gerilim trafolarındaki kusurların varlığını tespit etmek için düzenli bir bakım programının parçası olarak CTP-120PA, oranı, polariteyi, uyarma karakteristiğini ve ikincil sargı direncini doğru bir şekilde ölçebilir.

Ana Özellikler

●Koruma CT'lerini, Ölçüm CT'lerini, TP sınıfı CT'leri ve endüktif VT'leri test edebilir

●Düşük frekanslı ölçüm prensibine dayalı test uyarım karakteristiği ve hata eğrisi

●Voltaj yöntemine dayalı ölçüm oranı, polarite, oran hatası ve faz kayması hatası

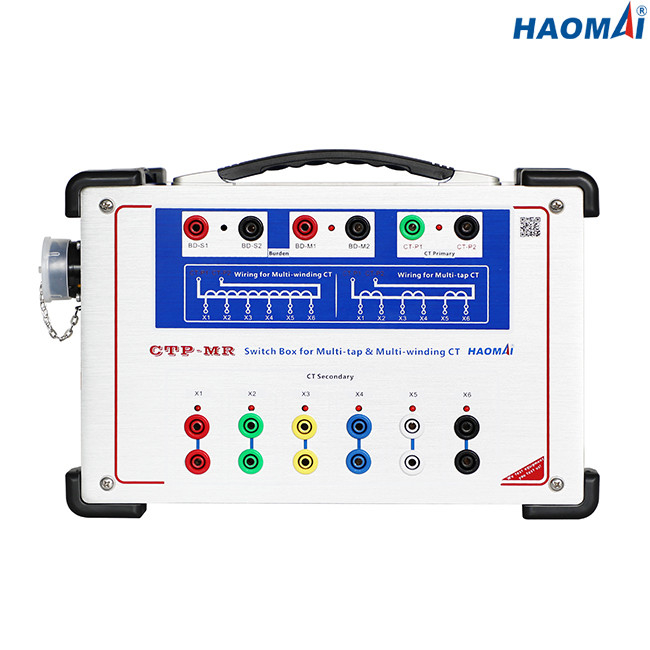

●Yeniden kablolamaya gerek kalmadan çok oranlı CT'leri otomatik olarak test edebilme

●Tuş takımını değiştirmek için patentli çok işlevli döner fareyi benimseyin

●Ekran için 5,7 inç LCD ekranı benimseyin

●DSP, ARM ve gömülü LINUX işletim sistemini benimseyin

●Hem yerel test hem de PC uzaktan testi mevcuttur

●Daha yüksek ölçüm doğruluğu: %0.05

●Maksimum diz gerilimi ölçümü 40kV

●İkincil yük testleri yapabilme

●CT'nin otomatik demanyetizasyonu

●Dahili termal yazıcı ile test sonuçlarını doğrudan yazdırın

●Kolay taşıma için küçük ve hafif (9kg / 19,84 lbs)

Teknik veri

●Test Standartları: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Maksimum Diz Voltaj Ölçümü: 40kV

●Çıkış Aralığı:

voltaj: 0~180V(RMS)

akım: 0~12A(RMS), 36A(tepe değeri)

●Voltaj Ölçüm Doğruluğu: ±0.05%

●CT Oranı Ölçümü:

aralık:1~30000

doğruluk: ±0.05%

●PT Oranı Ölçümü:

aralık:1~10000

doğruluk: ±0.05%

●Faz Ölçümü:

doğruluk: ±2dk

çözünürlük: 0.01dk

●İkincil Sargı Direnci Ölçümü:

aralık: 0~300Ω

doğruluk: %0,1±1mΩ

●Yük Ölçümü:

aralık: 0~300VA

doğruluk: 0.1%±0.1VA

●Bellek Kapasitesi: >3000 grup test sonucu

●Güç Kaynağı

●Çevre Koşulları

●Çeşitli

●Güvenlik Standartları, Elektromanyetik Uyumluluk

Çalışma ve rutin DC sargı direnci testi sırasında bir CT'nin manyetize olması mümkündür.Otomatik Enstrüman Transformatörü Test Seti CTP-120PA, doğru diz noktası ve oranının belirlenmesine izin veren, böylece kararlı, tekrarlanabilir test sonuçları sağlayan ve test süresini azaltan otomatik bir CT manyetik giderme işlevi içerir.
