| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RÖLE YILDIZI-1600 |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Koruma Rölesi Test Seti, Röle Test Seti, Sekonder Enjeksiyon Test Seti | Akım çıkışı: | 6x0…40A |
|---|---|---|---|
| Gerilim çıkışı: | 6x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| Max. Maks. output power çıkış gücü: | 240A'da 1x1000VA | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | Çok Fonksiyonlu Röle Test Sistemi,150V Röle Test Sistemi,6Faz Röle Test Cihazı |
||

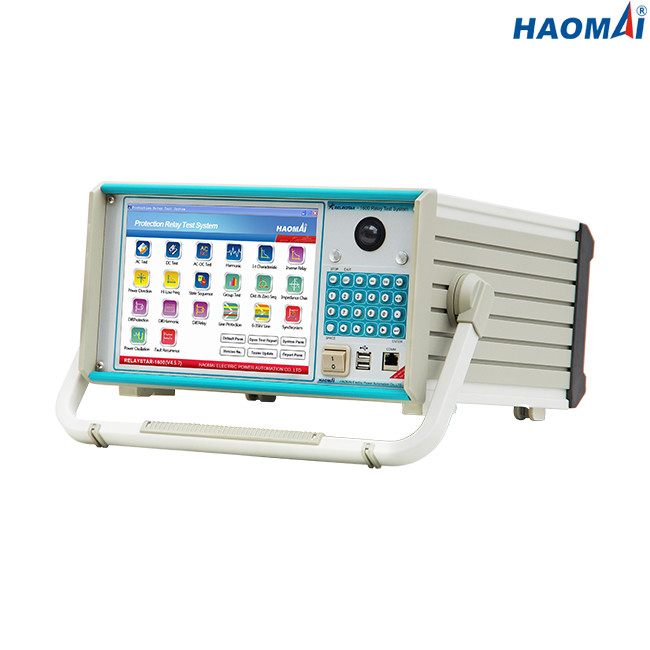

Çok Fonksiyonlu 6 Fazlı Röle Test Sistemi
Model: RELAYSTAR-1600
6 fazlı Röle Test Sistemi RELAYSTAR-1600, öncelikle koruma rölelerinin ikincil testi için tasarlanmış 6 akım çıkış kanalı (6×0…40A) ve 6 voltaj çıkış kanalı (6×0…150V) ile çok fonksiyonlu test sistemidir. .Elektromekanik, katı hal ve mikroişlemci tabanlı koruma röleleri gibi hemen hemen her tür koruma rölesi test edilebilir.
Çok Fonksiyonlu 6 Fazlı Röle Test Sistemi RELAYSTAR-1600, kullanıcının manuel, kararlı durum ve dinamik testlerini hızlı ve kolay bir şekilde gerçekleştirmesine olanak tanıyan gömülü endüstriyel PC ve tam renkli TFT LCD ekran tarafından manuel olarak kontrol edilebilme özelliğine sahiptir. en popüler röleler için yerleşik önceden ayarlanmış test modülleri.
Çok Fonksiyonlu 6 Fazlı Röle Test Sistemi RELAYSTAR-1600, yerleşik GPS aracılığıyla farklı trafo merkezlerine tahsis edilen test setleri ile uçtan uca test yapmak için senkronize edilebilir.
Ana Özellikler
1) 6 fazlı akım(6×40A) + 6 fazlı gerilim(6×150V) çıkışları
2) 10,4 inç LCD ekranlı gömülü endüstriyel PC
3) Hem yerel test hem de PC uzaktan testi mevcut
4) 240A'da yüksek güç çıkışı 1x1000VA
5) Dahili dalga formu izleme ve kaydetme
6) Dahili GPS ile uçtan uca test gerçekleştirin
7) Yardımcı DC çıkışı
8) Tam fonksiyonel RELAYSTAR test yazılımı
9) RIO ithalat ve ihracat tesisi
10) Otomatik test raporu oluşturma
Teknik veri
Akım Üreteci
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…40A |
| 3 fazlı AC(LN) | 3x0…80A | |
| 1 fazlı AC(LL-LN) | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| Güç | 6 fazlı AC(LN) | 40A'da 6x300VA |
| 3 fazlı AC(LN) | 80A'da 3x450VA | |
| 1 fazlı AC(LL-LN) | 240A'da 1x1000VA | |
| DC(LN) | 20A'da 6x120VA | |
| Kesinlik | AC: ±1mA(≤0.2A), ≤0.1% (0,2~40A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~20A) | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…150V |
| 3 fazlı AC(LN) | 3x0…300V | |
| DC(LN) | 6x0…±175V | |
| Güç | 6 fazlı AC(LN) | 150V'da 6x80VA |
| 3 fazlı AC(LN) | 300V'de 3x100VA | |
| DC(LN) | 175V'de 6x80VA | |
| Kesinlik | AC: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0,5~5V), ≤%0,2 (5~175V) | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme
| Voltaj aralığı | 110V/220V(maks.1.5A) |
| Güç | maks.165VA/330VA |
İkili Girişler
| Sayı | 10 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”:0~6V;“1”:12V~250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ±1 ms |
| Zaman çözünürlüğü | 1 ms |
İkili Çıkışlar
| Sayı | 8 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
Dahili İzleme ve Kayıt
| izleme | akımlar ve voltaj çıkışları |
| Kayıt | analog çıkışlar, ikili girişler/çıkışlar durumu |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.01° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC 220V/230V/120V±%10, 1-faz) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A / 115V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 18 kg (39,68 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 420×360×210mm (16.54x14.17x8.27 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 Ethernet bağlantı noktası |
Çok Fonksiyonlu 6 Fazlı Röle Test Sistemi RELAYSTAR-1600, enerji santrallerinde veya trafo merkezlerinde her türlü koruma rölesini test etmek için güçlü bir araçtır.
