| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RELAYSTAR-806 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Seti, Röle Test Seti, Röle Test Cihazı, Sekonder Enjeksiyon Test Seti | Akım çıkışı: | 3x0…40A |
|---|---|---|---|
| Gerilim çıkışı: | 4x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| Max. Maks. output power çıkış gücü: | 120A'da 1x1000VA | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | ISO9001 3 Fazlı Röle Test Kiti,Çok Modlu 3 Fazlı Röle Test Kiti,Röle Testi için 18kg İkincil Enjeksiyon Kiti |
||

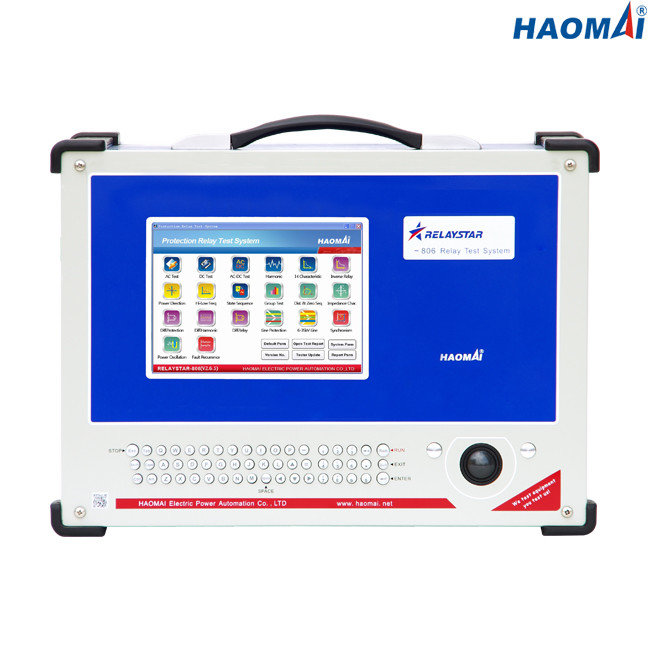

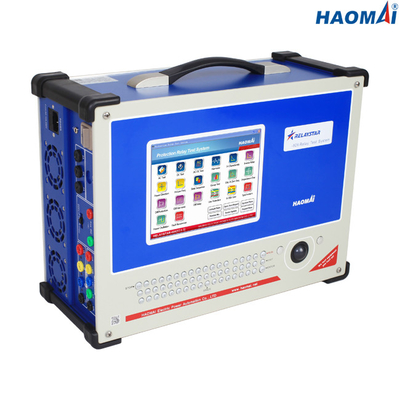

3 Fazlı Koruma Rölesi Test Seti
Modeli: RELAYSTAR-806
RELAYSTAR-806, elektro-mekanik, katı hal ve mikroişlemci tabanlı koruyucu röleleri test etmek için hepsi bir arada koruma rölesi test setidir.
Ünite son derece kompakt ve sağlamdır.Tasarım, güç, doğruluk, düşük bozulma ve dinamik yetenek açısından rakipsiz çıktı özellikleri elde etmek için modern dijital mikroişlemci teknolojisindeki en son gelişmeleri içermektedir.Bu teknoloji, kullanıcıların ek aksesuarlara ihtiyaç duymadan röle testinde gerekli olan birçok farklı özel işlevi test etmelerini sağlar.Tüm çıkış sinyalleri, voltaj kaynağından bağımsız olarak son derece doğru, kararlı ve düşük bozuk çıkış üretmek için ön panelden alınan siparişleri yorumlayan Akıllı Jeneratör Modülleri tarafından dijital olarak üretilir, yükseltilir ve dahili olarak kontrol edilir.
RELAYSTAR-806, yerleşik GPS modülü ve alıcı aksesuar aracılığıyla uçtan uca test yapma yeteneğine sahiptir.
Ana Özellikler
1) 3 fazlı akım(3×40A) + 4 fazlı gerilim(4×150V) çıkış
2) 8 inç LCD ekranlı gömülü endüstriyel PC
3) Hem yerel test hem de PC uzaktan testi mevcut
4) Yüksek performanslı lineer güç amplifikatörü
5) Dahili GPS ile uçtan uca test
6) Bağımsız Yrd.DC
7) Akıllı kendini koruma
8) Bol test modülleri
Teknik veri
Akım Üreteci
| Ayar aralığı | 3 fazlı AC(LN) | 3x0…40A |
| 1 fazlı AC(LL-LN) | 1x0…120A | |
| DC(LN) | 3x…±10A | |
|
Güç
|
3 fazlı AC(LN) | 40A'da 3x300VA |
| 1 fazlı AC(LL-LN) | 120A'da 1x1000VA | |
| DC(LN) | 10A'da 3x120VA | |
| Kesinlik | AC: ±1mA(≤0.2A), ≤0.1% (0,2~40A) | |
| DC: ±5mA(0~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 4 fazlı AC(LN) | 4x0…150V |
| 1 fazlı AC(LL) | 1x0…300V | |
| DC(LN) | 3x…±160V | |
| Güç | 4 fazlı AC(LN) | 150V'de 4x70VA |
| 1 fazlı AC(LL) | 300V'da 1x140VA | |
| DC(LN) | 160V'da 3x80VA | |
| Kesinlik | AC: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0~5V), ≤0.2% (5~160V) | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme
| Voltaj aralığı | 110V/220V(maks.1.5A) |
| Güç | maks.165VA/330VA |
İkili Girişler
| Sayı | 8 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”:0~6V;“1”:12V~250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ±1 ms |
| Zaman çözünürlüğü | 1 ms |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.01° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC 220V/230V/120V±%10, 1-faz) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A / 115V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 18 kg (39,68 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 405×300×164mm(15.94x11.81x6.46 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 Ethernet bağlantı noktası |
Kompakt tasarımı ve yüksek performanslı lineer güç amplifikatörü, 3 fazlı koruma rölesi test setini RELAYSTAR-806'yı özellikle dağıtım ve endüstriyel sistemlerde test ve devreye alma çalışmaları için uygun hale getirir.
3 fazlı Koruma Rölesi Test Seti RELAYSTAR-806, ISO/IEC 17025 kapsamında akredite edilmiş Çin KETOP laboratuvarında Tip Testini geçmiştir.
3 fazlı Koruma Rölesi Test Seti RELAYSTAR-806, ISO/IEC 17025 kapsamında akredite üçüncü taraf laboratuvarında da kalibre edilmektedir.
Laboratuvar tarafından düzenlenen Tip Test Raporu ve Kalibrasyon Raporu aşağıdaki gibidir.
