HAOMAI 10A 230V CT PT Test Cihazı Dayanıklı Yüksek Doğruluk %0.05

Yüksek Doğruluklu CT/PT Analizörü

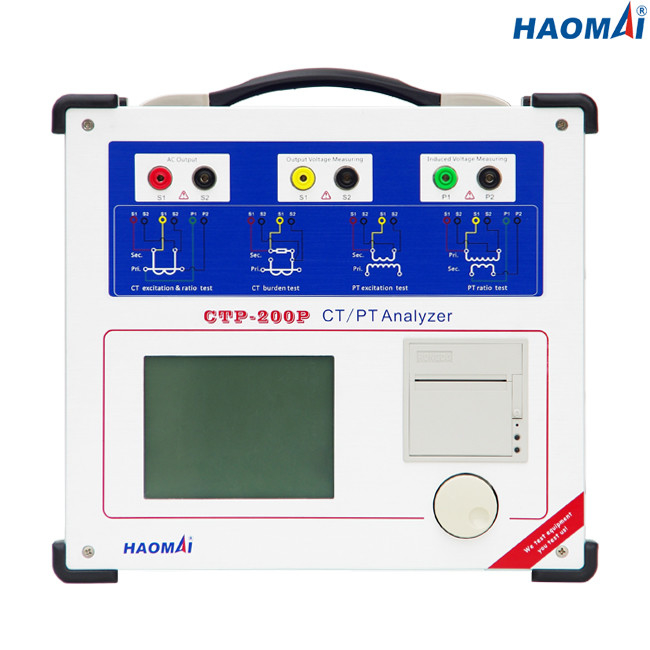

Modeli: CTP-200P

CT/PT Analizörü CTP-200P, IEC ve IEEE/ANSI standardına göre çeşitli CT'ler ve PT'ler için devrim niteliğinde bir test sistemidir.

CT/PT Analizörü CTP-200P'nin ölçüm doğruluğu %0.05'e kadar çok yüksektir.

CT/PT Analizörü, patentli çok işlevli döner farenin tek bir tıklamasıyla testi saniyeler içinde otomatik olarak tamamlayabilir.Güç şebekelerinde veya üreticilerin üretim tesislerinde veya test laboratuvarlarında yerinde 40kV CT'lere ve PT'lere kadar diz noktası voltajının test edilmesini sağlar.



Ana Özellikler

●Koruma CT'lerini, Ölçüm CT'lerini, TP sınıfı CT'leri ve endüktif PT'leri test edebilir

●Düşük frekanslı ölçüm prensibine dayalı test uyarım karakteristiği ve hata eğrisi

●Voltaj yöntemine dayalı ölçüm oranı, polarite, oran hatası ve faz kayması hatası

●Tuş takımını değiştirmek için patentli çok işlevli döner fareyi benimseyin

●Ekran için 5,7 inç LCD ekranı benimseyin

●DSP, ARM ve gömülü LINUX işletim sistemini benimseyin

●Hem yerel test hem de PC uzaktan testi mevcuttur

●Daha yüksek ölçüm doğruluğu: %0.05

●Dahili termal yazıcı ile test sonuçlarını doğrudan yazdırın

●Kolay taşıma için küçük ve hafif (9kg / 19,84 lbs)



Teknik veri

●Test Standardı: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●Maksimum Diz Voltaj Ölçümü: 40kV

●Çıkış Aralığı:

voltaj: 0~180V(RMS)

akım: 0~12A(RMS), 36A(tepe değeri)

●Voltaj Ölçüm Doğruluğu: ±0.05%

●CT Oranı Ölçümü:

aralık:1~30000

doğruluk: ±0.05%

●PT Oranı Ölçümü:

aralık:1~10000

doğruluk: ±0.05%

●Faz Ölçümü:

doğruluk: ±2dk

çözünürlük: 0.01dk

●İkincil Sargı Direnci Ölçümü:

aralık: 0~300Ω

doğruluk: %0,1±1mΩ

●Yük Ölçümü:

aralık: 0~300VA

doğruluk: 0.1%±0.1VA

●Bellek Kapasitesi: >3000 grup test sonucu

●Güç Kaynağı

Nominal giriş voltajı	özelleştirilmiş (AC230V/120V±%10, 1 fazlı)
nominal frekans	50/60Hz
Anma akımı	230V'da 10A / 120V'de 12A
Bağ	standart AC soketi (IEC 60320)



●Çevre Koşulları

çalışma sıcaklığı	0 ... +50 °C (+32 ... +122 °F)
Depolama sıcaklığı	-25 ... +70 °C (-13 ... +158 °F)
Nem aralığı	bağıl nem 5 ... 95 %, yoğuşmasız
Titreşim	IEC 60068-2-6(10 ... 150 Hz'de 20m/s2)



●Çeşitli

Ağırlık	9kg (19,84 lbs)
Boyutlar (G x Y x D, kulpsuz)	340×300×150mm(13.39x11.81x5.91 inç)
bağlantı noktası	2 USB2.0 bağlantı noktası, 1 iletişim bağlantı noktası



●Güvenlik Standartları, Elektromanyetik Uyumluluk

EMC	Ürün, elektromanyetik uyumluluk (EMC) Direktifi 2004/108/EC(CE uyumlu) ile uyumludur.
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
Emniyet	Ürün, 2006/95/EC (CE uyumlu) düşük voltaj Direktifine uygundur.
	IEC 61010-1



CT/PT Analizörü CTP-200P, Akım Transformatörlerini ve Potansiyel Transformatörleri (Gerilim Transformatörleri) test etmek için en iyi seçimdir.



CT/PT Analizörü CTP-200P, ISO/IEC 17025 kapsamında akredite edilmiş State Grid Center of Metrology Co.,Ltd'de Konsinye Testini geçti.



CT/PT Analizörü CTP-200P ayrıca ISO/IEC 17025 kapsamında akredite edilmiş üçüncü taraf laboratuvarında kalibre edilir.



Konsinye Test Raporu ve Kalibrasyon Raporu aşağıdaki gibidir.
