ISO9001 Otomatik Enstrüman Transformatörü Test Seti 36A Çok Fonksiyonlu

Tam Otomatik CT/VT Test Sistemi

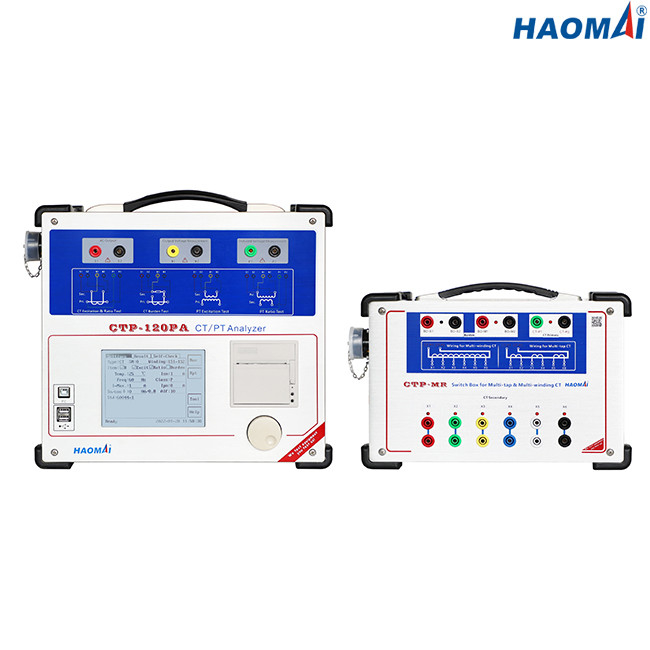

Modeli: CTP-120PA

CT/VT Test Sistemi CTP-120PA, özellikle CT'leri, VT'leri ve Kombine Transformatörleri test etmek için tasarlanmış tam otomatik bir Akım ve Gerilim Trafosu test sistemidir.

CTP-120PA, 6 adete kadar doğrudan bağlantıya izin veren Multi-tap Switch Box sayesinde daha hızlı bir test sağlar, bu sayede cihazın bağlantısı başka bir manuel işleme gerek kalmadan yalnızca bir kez yapılır.

CTP-120PA tarafından gerçekleştirilen başlıca testler şunlardır: Uyarma, Doğruluk, Oran & Faz Hatası, Direnç ve Yük ve bunların tümü kullanıcı müdahalesi olmadan tam otomatik modda gerçekleştirilir.Tüm testler akım ve gerilim üretilerek yapılır.

Tüm işlevler, güneş ışığı altında 5,7 inç okunabilir TFT LCD ekran, patentli çok işlevli döner fare, ARM ve dizüstü bilgisayar olmadan dış ortam için tasarlanmış yerleşik LINUX işletim sistemi tarafından yönetilir.

Test sonuçları yerel bir bellekte tutulur ve USB flash disk aracılığıyla bir PC'ye aktarılabilir.

Ana Özellikler

●Akım, Gerilim ve Kombine Trafoları test edebilme

●Yapılan ana testler: Oran & Faz Hatası, Polarite, Uyarma, Direnç, Doğruluk, Yük

●Seçilebilir test standartları: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●CT'nin davranışını açıklayan Çoklu Dokunma Anahtar Kutusu

●Tuş takımını değiştirmek için patentli çok işlevli döner fareyi benimseyin

●Güneş ışığında okunabilir 5,7 inç LCD ekranı benimseyin

●DSP, ARM ve gömülü LINUX işletim sistemini benimseyin

●Hem yerel test hem de PC uzaktan testi mevcuttur

●Daha yüksek ölçüm doğruluğu: %0.05

●CT'nin otomatik demanyetizasyonu

●Dahili termal yazıcı ile test sonuçlarını doğrudan yazdırın

●Test sonuçlarını USB flash disk aracılığıyla indirebilir

●Kolay taşıma için küçük ve hafif (9kg / 19,84 lbs)

Teknik veri

●Test Standartları: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Maksimum Diz Voltaj Ölçümü: 40kV

●Çıkış Aralığı:

voltaj: 0~180V(RMS)

akım: 0~12A(RMS), 36A(tepe değeri)

●Voltaj Ölçüm Doğruluğu: ±0.05%

●CT Oranı Ölçümü:

aralık:1~30000

doğruluk: ±0.05%

●PT Oranı Ölçümü:

aralık:1~10000

doğruluk: ±0.05%

●Faz Ölçümü:

doğruluk: ±2dk

çözünürlük: 0.01dk

●İkincil Sargı Direnci Ölçümü:

aralık: 0~300Ω

doğruluk: %0,1±1mΩ

●Yük Ölçümü:

aralık: 0~300VA

doğruluk: 0.1%±0.1VA

●Bellek Kapasitesi: >3000 grup test sonucu

●Güç Kaynağı

●Çevre Koşulları

●Çeşitli

Tam Otomatik CT/VT Test Sistemi CTP-120PA, akım trafolarını, gerilim trafolarını ve kombine trafoları test etmek için güçlü bir test aracıdır.
