| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RELAYSTAR-7000 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Koruma Rölesi Test Seti, Röle Test Kiti, Röle Test Sistemi | Akım çıkışı: | 6x0…30A |
|---|---|---|---|
| Gerilim çıkışı: | 6x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| IEC 61850 testi: | Mevcut | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | 6 Kanal Sekonder Akım Enjeksiyon Kiti,30A Sekonder Akım Enjeksiyon Kiti,Çok Fazlı Üniversal Röle Test Seti |
||

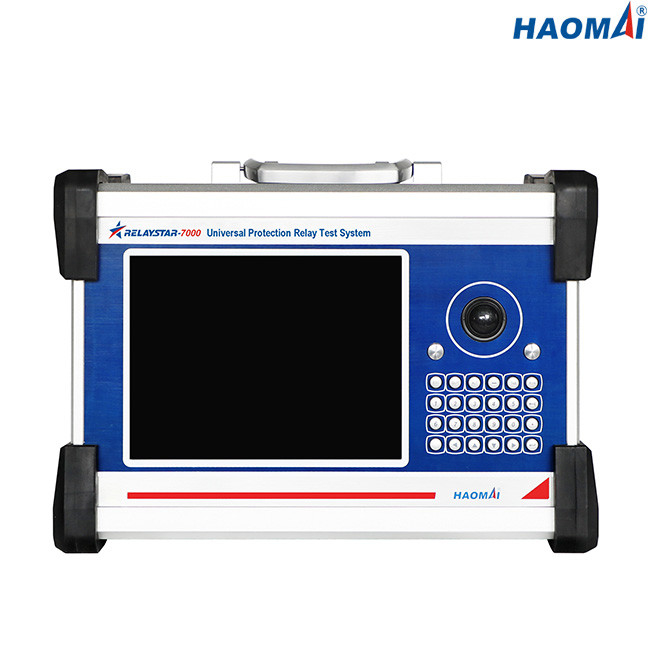

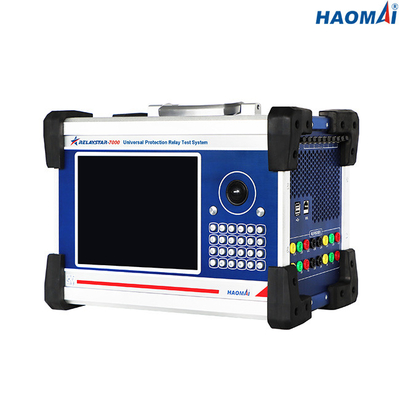

Evrensel Sekonder Enjeksiyon Test Seti
Modeli: RELAYSTAR-7000
RELAYSTAR-7000, elektromekanik, katı hal ve mikroişlemci tabanlı koruyucu röleleri test etmek için 6 kanal akım ve 6 kanal voltaj çıkışı yapabilen çok fazlı ikincil enjeksiyon test setidir.
RELAYSTAR-7000 için IEC61850 Arayüzü, Ethernet tabanlı trafo merkezi iletişim protokolü ile röle testi için gereklidir.
Yerleşik GPS senkronizatör modülü, iki ünite RELAYSTAR-7000'in test başlatmasının senkronize edilmesini sağlar.
Ana Özellikler
1) Her türlü koruma rölesinin test edilmesi: elektromekanik, katı hal, mikroişlemci tabanlı sayısal ve IEC61850
2) Renkli ekranlı manuel kontrol
3) Aynı anda mevcut: 6 kanal akım ve 6 kanal voltaj
4) Yüksek akım çıkışları: 6 x 30 A, 3 x 60 A, 1 x 180 A
5) IEC61850 protokol arayüzü
6) USB ve Ethernet arayüzü
7) GPS veya IRIG-B ile uçtan uca test
8) En yüksek kalite, güvenlik ve güvenilirlik
Teknik veri
Genel Akım ve Gerilim Çıkışları
| Akım Üreteci | Ayar aralığı | 6 fazlı AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| Güç | 6 fazlı AC(LN): 30A'da 6x450VA | |
| DC(LN): 10A'da 6x120VA | ||
| Kesinlik | AC:±1mA(≤0.2A), ≤0.1% (0,2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
| Gerilim Jeneratörü | Ayar aralığı | 6 fazlı AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| Güç | 6 fazlı AC(LN): 150V'da 6x80VA | |
| DC(LN): 160V'da 6x80VA | ||
| Kesinlik | AC:±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC:±10mV (0,5~5V), ≤%0,2 (5~160V) | ||
| Çözünürlük | 1mV | |
| Genel Jeneratörler | Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz), <10mHz(65~450Hz),<20mHz(450~1200Hz) | ||
| çözünürlük: 0.001Hz | ||
| Evre | aralık: -60° ~+360° | |
| doğruluk: 0.1° | ||
| çözünürlük: 0.01° | ||
| Harmonik | süperpozisyon sırası: 2~24 kez | |
| bozulma: ≤0.5% |
Ethernet İletişim Arayüzleri
| mod | 10/100Base-TX(10/100Mbit, bükümlü çift, otomatik geçiş) |
| bağlantı noktası sayısı | 2 |
| Arayüz türü | RJ45 |
| Durum göstergesi | LED ışıklar |
Optik Fiber İletişim Arayüzleri
| mod | 100Base-FX (100Mbit, fiber optik, tam çift yönlü) |
| bağlantı noktası sayısı | 8 |
| Arayüz türü | LC |
| lif türü | 62.5/125μm (çok modlu fiber) |
| dalga boyu | 1310nm |
| İletim mesafesi | >1km |
| Durum göstergesi | LED ışıklar |
FT3 Arayüzleri
| bağlantı noktası sayısı | 9 (8 iletmek için, 1 almak için) |
| Arayüz türü | ST |
| lif türü | 62,5/125μm (çok modlu fiber) |
| dalga boyu | 850nm |
İkili Girişler
| Sayı | 8 |
| Tip | potansiyelsiz kontak veya boşta kontak (otomatik tanımlama) |
| Eşik özellikleri | “0”: 0~6V;“1”:12V~250V |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A;250VDC/0.2A |
Dahili İzleme ve Kayıt
| izleme | akımlar ve voltaj çıkışları |
| Kayıt | analog çıkışlar, ikili girişler/çıkışlar durumu |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC230V/120V±%10, 1 fazlı) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'da 10A / 120V'de 12A |
| Bağ | Standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 19,5 kg (42,99 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 405×295×250mm(15,94x11,61x9,84 inç) |
Evrensel Sekonder Enjeksiyon Test Seti RELAYSTAR-7000, sayısal ve iletişim tabanlı korumaların ve IED'lerin olduğu durumlarda test mühendisleri için tercih edilen seçimdir.
RELAYSTAR-7000A'nın IEC 61850 GOOSE simülasyonu: yayınlanan GOOSE mesajlarındaki veri özniteliklerine ikili çıkışların eşlenmesi.
Evrensel Sekonder Enjeksiyon Test Seti RELAYSTAR-7000A, UCA International Users Group'un "IEC 61850-9-2 Kullanarak Enstrüman Transformatörlerine Dijital Arayüz için Uygulama Kılavuzu"na göre IEC 61850 Örneklenmiş Değerleri yayınlayabilir.
HAOMAI Evrensel İkincil Enjeksiyon Test Setleri, elektrik şebekesi, petrokimya, metalurji, demiryolu, kömür madeni, araştırma enstitüleri ve her türlü büyük ölçekli fabrika veya işletmede yaygın olarak kullanılmaktadır.
