Hafif CT PT Enstrüman Trafo Test Seti 40kV Multitap Anahtar Kutusu ile

CT ve VT AnalizörüÇoklu Dokunma Anahtar Kutusu ile

Modeli: CTP-120PA

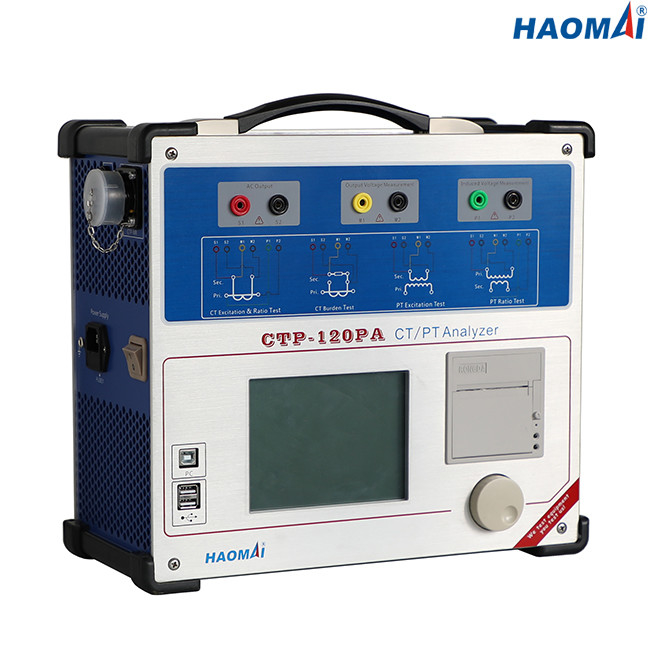

CT & VT Analyzer CTP-120PA, hem akım trafolarını hem de gerilim trafolarını test edebilen hafif ve taşınabilir bir ünitedir.

9 kg'dan (19,84 lbs) daha hafif olan CTP-120PA, testlerde de doğruluk sağlayan son derece taşınabilir bir ünitedir.Akım trafolarında doygunluk, oran, polarite ve sargı direnci yapabilen CTP-120PA, ölçüm ve koruma sınıfı gerilim/potansiyel trafolarını test etmek için de kullanılabilir.

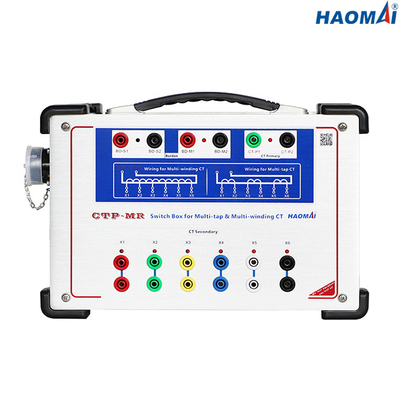

CT & VT Analyzer CTP-120PA, tek ve çok oranlı CT'leri ve VT'leri otomatik olarak test etmek için hassas enstrümantasyon ile birlikte mikroişlemci kontrollü değişken voltaj ve akım çıkışı sağlar.Donanımlı çok kademeli anahtar kutusu, çok kademeli CT'lerin test edilmesini kolaylaştırır.Doğrudan çok oranlı CT'ye bağlanacak ve bir düğmeye basarak ve kabloları değiştirmeden tüm musluklarda oran testleri yapacaktır.Bu, test süresini büyük ölçüde azaltacaktır.

CT & VT Analyzer CTP-120PA, yüksek çözünürlüğü ve güneş ışığı 5.7 inç TFT LCD ekranı ile kontrol edilebilir.Bu arayüz, kullanıcının patentli çok işlevli döner fareyi kullanarak hızlı ve kolay bir şekilde test yapmasına olanak tanır.

CT & VT Analyzer CTP-120PA, Windows işletim sistemine dayalı CTP test yazılımı çalıştıran bir dizüstü bilgisayar aracılığıyla da kontrol edilebilir.

Ana Özellikler

●Koruma CT'lerini, Ölçüm CT'lerini, TP sınıfı CT'leri ve endüktif VT'leri test edebilir

●Düşük frekanslı ölçüm prensibine dayalı test uyarım karakteristiği ve hata eğrisi

●Voltaj yöntemine dayalı ölçüm oranı, polarite, oran hatası ve faz kayması hatası

●Yeniden kablolamaya gerek kalmadan çok oranlı CT'leri otomatik olarak test edebilme

●Tuş takımını değiştirmek için patentli çok işlevli döner fareyi benimseyin

●Ekran için 5,7 inç LCD ekranı benimseyin

●DSP, ARM ve gömülü LINUX işletim sistemini benimseyin

●Hem yerel test hem de PC uzaktan testi mevcuttur

●Daha yüksek ölçüm doğruluğu: %0.05

●CT'nin otomatik demanyetizasyonu

●Dahili termal yazıcı ile test sonuçlarını doğrudan yazdırın

●Kolay taşıma için küçük ve hafif (9kg / 19,84 lbs)

Teknik veri

●Test Standartları: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Maksimum Diz Voltaj Ölçümü: 40kV

●Çıkış Aralığı:

voltaj: 0~180V(RMS)

akım: 0~12A(RMS), 36A(tepe değeri)

●Voltaj Ölçüm Doğruluğu: ±0.05%

●CT Oranı Ölçümü:

aralık:1~30000

doğruluk: ±0.05%

●PT Oranı Ölçümü:

aralık:1~10000

doğruluk: ±0.05%

●Faz Ölçümü:

doğruluk: ±2dk

çözünürlük: 0.01dk

●İkincil Sargı Direnci Ölçümü:

aralık: 0~300Ω

doğruluk: %0,1±1mΩ

●Yük Ölçümü:

aralık: 0~300VA

doğruluk: 0.1%±0.1VA

●Bellek Kapasitesi: >3000 grup test sonucu

●Güç Kaynağı

●Çevre Koşulları

●Çeşitli

●Güvenlik Standartları, Elektromanyetik Uyumluluk

CT & VT Analyzer CTP-120PA, tek oranlı ve çok oranlı CT'leri test etmenin yanı sıra endüktif VT'leri test etmek için ideal ve benzersiz bir test aracıdır.
