| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Calibration Report |
| Model numarası: | RÖLE YILDIZI-S60 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Cihazı, Röle Test Kiti, İkincil Enjeksiyon Test Seti | Akım çıkışı: | 6x0…30A |
|---|---|---|---|
| Gerilim çıkışı: | 6x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| Operasyon: | Yerel Mod + PC Modu | Ağırlık: | 10,6 kg (26,37 lb) |
| Vurgulamak: | Ultra Taşınabilir Röle Test Sistemi,Hafif Röle Test Sistemi,IEC 61010-1 Koruyucu Röle Test Ekipmanı |
||

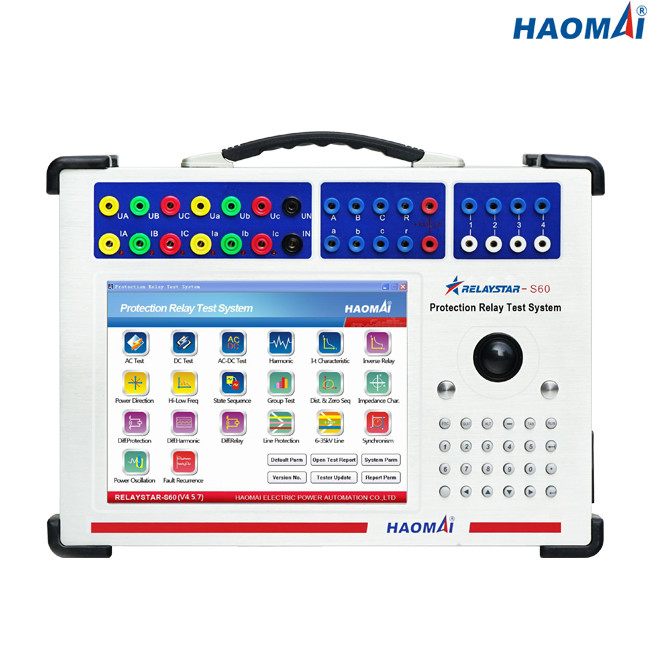

Ultra Taşınabilir Altı Fazlı Röle Test Sistemi
Model: RELAYSTAR-S60
RELAYSTAR-S60, çalışma kurulumlarında elektromekanik, katı hal ve mikroişlemci tabanlı koruyucu rölelerin performans doğrulama testlerini sağlayan ultra taşınabilir koruma rölesi test sistemidir.
RELAYSTAR-S60, hem iç hem de dış ortamlarda çalıştırılan çeşitli koruyucu röleleri test etmeye uygun dayanıklı bir test setidir.Ünitenin ergonomik tasarımı ve sezgisel kontrol paneli düzeni, onu çok az eğitim almış veya hiç eğitim almamış ilk kez kullanan kullanıcılar için ideal kılar.
Ana Özellikler:
1) 6 fazlı akım(6×30A) + 6 fazlı gerilim(6×150V) çıkış
2) 10,4 inç LCD ekranlı gömülü endüstriyel PC
3) Kullanışlı ön panel ekranı, test sırasında aktif voltaj/akım genliklerini ve faz değerlerini gösterir
4) 1A ve 5A koruma cihazlarının analog testi
5) Durum simülasyonu ve geçici test gerçekleştirin
6) COMTRADE görüntüleyici ve oynatma
7) Daha düşük ağırlık: sadece 10,6 kg (26,37 lb)
Teknik veri
Akım Üreteci
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…30A |
| 3 fazlı AC(LN) | 3x0…60A | |
| 1 fazlı AC(LL-LN) | 1x0…180A | |
| DC(LN) | 6x0…±10 A | |
| Güç | 6 fazlı AC(LN) | 30A'da 6x200VA |
| 3 fazlı AC(LN) | 60A'da 3x300VA | |
| 1 fazlı AC(LL-LN) | 180A'da 1x600VA | |
| DC(LN) | 10A'da 6x100VA | |
| Kesinlik | AC: ±1mA(≤0.2A), ≤0.1% (0,2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…150V |
| 3 fazlı AC(LN) | 3x0…300V | |
| DC(LN) | 6x0…±160V | |
| Güç | 6 fazlı AC(LN) | 150V'da 6x60VA |
| 3 fazlı AC(LN) | 300V'de 3x100VA | |
| DC(LN) | 160V'da 6x60VA | |
| Kesinlik | AC: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0,5~5V), ≤%0,2 (5~160V) | ||
| Çözünürlük | 1mV | |
İkili Girişler
| Sayı | 8 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”:0~6V;“1”:12V~250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ±1 ms |
| Zaman çözünürlüğü | 1 ms |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.01° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC 220V/230V/120V±%10, 1-faz) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A / 115V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 10,6 kg (26,37 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 350×250×120mm(13,78x9,84x4,72 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 Ethernet bağlantı noktası |
Güvenlik Standartları, Elektromanyetik Uyumluluk
| EMC | Ürün, elektromanyetik uyumluluk (EMC) Direktifi 2004/108/EC(CE uyumlu) ile uyumludur. |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| Emniyet | Ürün, 2006/95/EC (CE uyumlu) düşük voltaj Direktifine uygundur. |
| IEC 61010-1 |
Ultra Taşınabilir Altı Fazlı Röle Test Sistemi RELAYSTAR-S60, sahada koruma rölesi testi yapmak için test ve devreye alma mühendisleri için mükemmel bir seçimdir.
Ultra Taşınabilir Altı Fazlı Röle Test Sistemi RELAYSTAR-S60, süper küçük boyutu ve 10,6 kg (26,37 lb) çok daha düşük ağırlığı nedeniyle kullanıcılar için oldukça uygundur.
Ultra Taşınabilir Altı Fazlı Röle Test Sistemi RELAYSTAR-S60, ANSI/IEEE gereksinimlerine göre aşağıdaki koruma rölelerinin tüm nesillerini ve türlerini test etme yeteneğine sahiptir.
| ANSI / IEEE No. | Cihaz veya İşlev Adı |
| 2 | Gecikmeli Bakma |
| 3 | Röleyi Kontrol Etme veya Kilitleme |
| 7 | Değişim Hızı Rölesi |
| 13 | Senkron hızlı Cihaz |
| 15 | Hız veya Frekans, Eşleşen Cihaz |
| 16 | Veri İletişim Cihazı |
| 18 | Hızlanma veya Yavaşlama Cihazı |
| 21 | Mesafe Rölesi |
| 24 | Hertz Rölesi başına Volt |
| 25 | Senkronizasyon veya Senkronizasyon Kontrol Cihazı |
| 27 | Düşük Gerilim Rölesi |
| 30 | Duyuru Rölesi |
| 32 | Yönlü Güç Rölesi |
| 36 | Polarite veya Polarize Voltaj Cihazı |
| 37 | Düşük Akım veya Düşük Güç Rölesi |
| 40 | Alan Rölesi |
| 44 | Birim Sırası Başlatma Rölesi |
| 46 | Ters faz veya Faz dengesi Akım Rölesi |
| 47 | Faz Sıralı Gerilim Rölesi |
| 48 | Eksik Sıra Rölesi |
| 50 | Ani Aşırı Akım veya Artış Oranı Rölesi |
| 51 | AC Zaman Aşırı Akım Rölesi |
| 55 | Güç Faktörü Rölesi |
| 59 | Aşırı Gerilim Rölesi |
| 60 | Gerilim veya Akım Denge Rölesi |
| 62 | Zaman gecikmeli Durdurma veya Açma Rölesi |
| 66 | Çentik Açma veya Jogging Cihazı |
| 67 | AC Yönlü Aşırı Akım Rölesi |
| 68 | Adım dışı veya Engelleme Rölesi |
| 69 | İzinli Kontrol Cihazı |
| 74 | Alarm Rölesi |
| 76 | DC Akım Rölesi |
| 77 | Telemetre Cihazı |
| 78 | Faz açısı Ölçüm Rölesi |
| 79 | AC Tekrar Kapama Rölesi |
| 81 | Frekans Rölesi |
| 82 | DC Yük Ölçüm Tekrar Kapama Rölesi |
| 83 | Otomatik Seçici Kontrol veya Transfer Rölesi |
| 85 | Taşıyıcı veya Pilot Tel Alıcı Rölesi |
| 86 | Kilitleme Rölesi |
| 87 | Diferansiyel Koruyucu Röle |
| 91 | Gerilim Yön Rölesi |
| 92 | Gerilim ve Güç Yön Rölesi |
| 94 | Açma veya Açmasız Röle |
| -- | Fazör Ölçüm Birimi |
| -- | Güç Kalitesi Monitörü |
