| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Test Report, Calibration Report |
| Model numarası: | RELAYSTAR-806 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Seti, Röle Test Seti, Sekonder Enjeksiyon Test Seti | Akım çıkışı: | 3x0…40A |
|---|---|---|---|
| Gerilim çıkışı: | 4x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| Uçtan uca test: | Mevcut | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | Çok Kanallı Röle Test Sistemi,3 Fazlı Röle Test Sistemi,8 İnç 3 Fazlı Röle Test Seti |
||
Otomatik 3 Fazlı Röle Test Sistemi
Modeli: RELAYSTAR-806
RELAYSTAR-806, orta ve yüksek gerilim güç sistemlerinde kullanılanlar gibi koruma rölelerinin otomatik olarak doğrulanmasına izin veren programlanabilir ve otomatik bir röle test sistemidir.

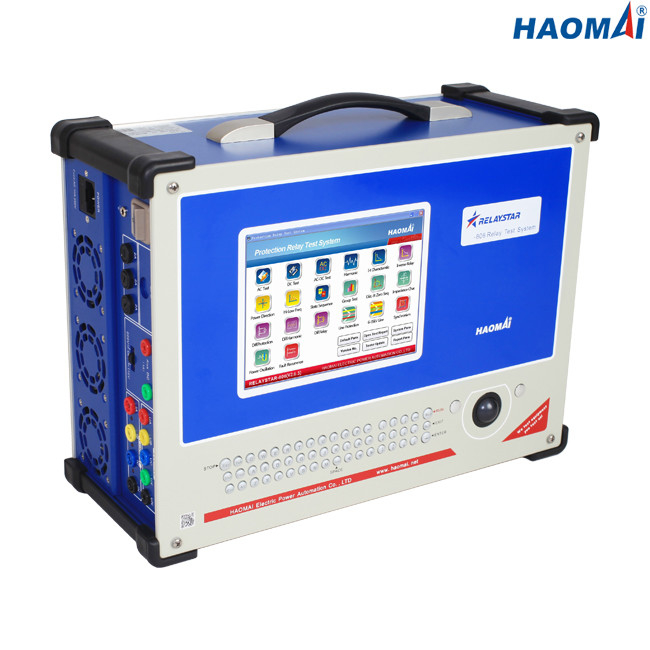

RELAYSTAR-806 kitinin tüm donanım parçaları, aşağıdakileri içeren bir 3U kasaya yerleştirilmiştir: güç kaynağı, arayüz devreleri, kontrol panoları, voltaj ve akım yükselticileri, yerleşik endüstriyel PC, 8 inç LCD ekran, klavye ve fare.Yerel olarak çalıştırılabilir ve harici PC olmadan tüm testleri tamamlayabilir.
RELAYSTAR-806 kiti, onu Ethernet portu üzerinden kontrol eden bir bilgisayar ile bağlantılı olarak çalışır.Kitin, Windows işletim sistemli bir bilgisayar veya dizüstü bilgisayarda RELAYSTAR yazılımını çalıştırarak bilgisayardan alınan tüm komutları yorumlamasını ve test sonuçlarını iletmesini sağlar.
PC'de çalışan RELAYSTAR yazılımı, kullanıcının şunları yapmasına izin verir:
●Her türlü arızanın simülasyonu için tüm akım ve gerilim çıkışlarını kontrol edin: özellikle, nötrün toprağa bağlı olduğu bir dağıtım şebekesinde üretilen arızalar.
●Bir rampa veya adım modunda çıkışı değiştirin.
●İki arıza simülasyonu arasındaki giriş ve çıkışların durumunu tanımlayın.
●Test sırasında değişen hatalarla karmaşık gelişimi simüle edin.
●Test raporunu doğrudan PC'ye Word formatında kaydedin.
Ana Özellikler
1) 8 inç LCD ekranlı gömülü endüstriyel PC
2) Yerel olarak veya harici PC ile kontrol edin ve çalıştırın
3) 3'e kadar akım ve 4 voltaj çıkışı artı yardımcı DC beslemesi
4) Akımı kademeli veya rampalı hale getirebilme
5) Yüksek doğruluk çıktıları: ≤0.1%
6) PC bağlamak için Ethernet arayüzü
7) Uçtan uca testler için dahili GPS
8) Gelişmiş test ve veri yönetimi yazılımı
9) Aşırı yükler ve açık devre için otomatik koruma
10) Yüksek kalite, güvenlik ve güvenilirlik
Teknik veri
Akım Üreteci
| Ayar aralığı | 3 fazlı AC(LN) | 3x0…40A |
| 1 fazlı AC(LL-LN) | 1x0…120A | |
| DC(LN) | 3x…±10A | |
Güç
| 3 fazlı AC(LN) | 40A'da 3x300VA |
| 1 fazlı AC(LL-LN) | 120A'da 1x1000VA | |
| DC(LN) | 10A'da 3x120VA | |
| Kesinlik | AC: ±1mA(≤0.2A), ≤0.1% (0,2~40A) | |
| DC: ±5mA(0~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 4 fazlı AC(LN) | 4x0…150V |
| 1 fazlı AC(LL) | 1x0…300V | |
| DC(LN) | 3x…±160V | |
| Güç | 4 fazlı AC(LN) | 150V'de 4x70VA |
| 1 fazlı AC(LL) | 300V'da 1x140VA | |
| DC(LN) | 160V'da 3x80VA | |
| Kesinlik | AC: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0~5V), ≤0.2% (5~160V) | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme (Pil Simülatör Çıkışı)
| Voltaj aralığı | 110V/220V(maks.1.5A) |
| Güç | maks.165VA/330VA |
İkili Girişler
| Sayı | 8 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”:0~6V;“1”:12V~250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ±1 ms |
| Zaman çözünürlüğü | 1 ms |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.01° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC 220V/230V/120V±%10, 1-faz) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A / 115V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
Çeşitli
| Ağırlık | 18 kg (39,68 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 405×300×164mm(15.94x11.81x6.46 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 Ethernet bağlantı noktası |
Otomatik 3 fazlı Röle Test Sistemi RELAYSTAR-806 hafiftir, test alanına taşınması kolaydır.RELAYSTAR-806 kiti ve tüm aksesuarlar, saplı ve tekerlekli alüminyum alaşımlı bir kutuya yerleştirilmiştir.
