| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Calibration Report |
| Model numarası: | RÖLE YILDIZI-H60 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Koruma Rölesi Test Seti, Röle Test Kiti, Röle Test Sistemi | Akım çıkışı: | 6x0…32A |
|---|---|---|---|
| Gerilim çıkışı: | 4x0…300V | Çıkış doğruluğu: | AC çıkışı için ≤0.05% |
| Uçtan uca test: | dahili GPS ile | Operasyon: | harici bilgisayar |
| Vurgulamak: | HAOMAI İkincil Enjeksiyon Test Seti,4x300V İkincil Enjeksiyon Test Seti,6Faz Koruma Rölesi Test Cihazları |
||
Yüksek Gerilim Altı Fazlı Sekonder Enjeksiyon Test Seti

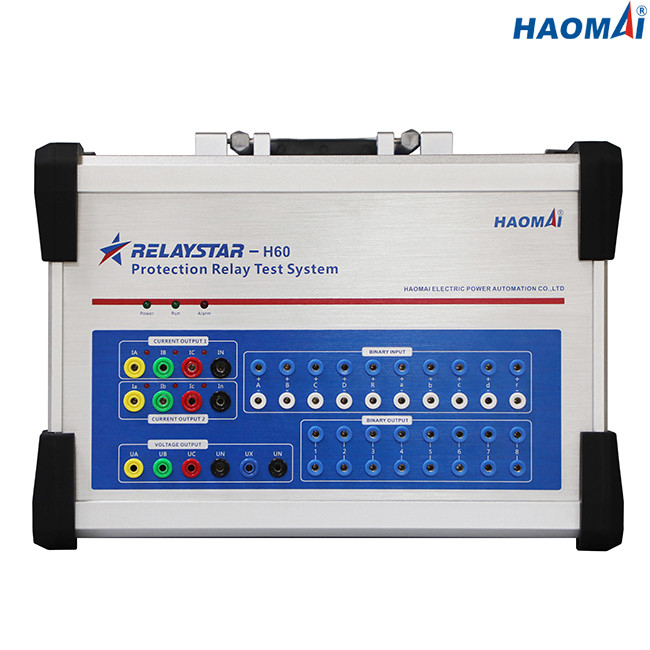

Model: RELAYSTAR-H60
Yüksek Gerilim Altı Fazlı Sekonder Enjeksiyon Test Seti RELAYSTAR-H60, elektro-mekanik, katı hal ve mikroişlemci tabanlı koruma rölelerini test etmek için taşınabilir koruma rölesi test setidir.
RELAYSTAR-H60, altı fazlı akım ve dört fazlı voltaj verebilir.Her çıkış kanalı bağımsızdır ve akım ve gerilim büyüklüğü, faz açısı ve frekansı serbestçe ayarlanabilir.
RELAYSTAR-H60'ın AC çıkış doğruluğu %0.05'e kadar çok daha yüksektir.
RELAYSTAR-H60, Windows işletim sistemli bir dizüstü bilgisayarda çalışan RELAYSTAR yazılımı tarafından kontrol edilebilir ve çalıştırılabilir.
RELAYSTAR-H60, yerleşik GPS aracılığıyla farklı alt istasyonlara tahsis edilen test setleriyle uçtan uca test yapmak için senkronize edilebilir.
Ana Özellikler
1) 6 fazlı akım(6×32A) + 4 fazlı gerilim(4×300V) çıkışı
2) Daha yüksek çıkış doğruluğu (AC çıkışı için ≤0.05%)
3) Dahili GPS ile uçtan uca test
4) Dahili izleme ve kayıt
5) RIO ithalat ve ihracat tesisi
6) Çevrimiçi Vektör ekranı
7) Bol ikili girişler ve ikili çıkışlar

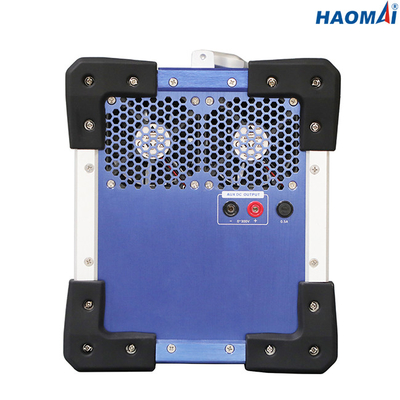

8) Ayarlanabilir AUX DC çıkışı 0-300V
9) Güçlü RELAYSTAR test yazılımı
10) Yazılım yükseltmesi ücretsiz
Teknik veri
Akım Üreteci
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…32A |
| 3 fazlı AC(LN) | 3x0…64A | |
| 1 fazlı AC(LL-LN) | 1x0…192A | |
| DC(LN) | 6x0…±15A | |
| Güç | 6 fazlı AC(LN) | 32A'da 6x240VA |
| 3 fazlı AC(LN) | 64A'da 3x400VA | |
| 1 fazlı AC(LL-LN) | 192A'da 1x750VA | |
| DC(LN) | 15A'da 6x240VA | |
| Kesinlik | AC: ±2.5mA(≤0.5A), ≤0.05% (0,5~32A) | |
| DC: ≤0.1% | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 4 fazlı AC(LN) | 4x0…300V |
| 1 fazlı AC(LL) | 1x0…600V | |
| DC(LN) | 4x0…±300V | |
| Güç | 4 fazlı AC(LN) | 300V'da 4x80VA |
| 1 fazlı AC(LL) | 600V'da 1x160VA | |
| DC(LN) | 300V'da 4x80VA | |
| Kesinlik | AC: ±5mV(≤5V), ≤0.05% (5~300V) | |
| DC: ≤0.1% | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme
| Voltaj aralığı | 0-300V |
| Çıkış doğruluğu | ≤0.5% |
| Güç | maks.160VA |
İkili Girişler
| Sayı | 10 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”: 0-6V;“1”:11V-250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ≤0.1ms |
| Zaman çözünürlüğü | 0.1 ms |
İkili Çıkışlar
| Sayı | 8 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
DC Voltaj Ölçüm Girişi
| Ölçüm aralığı | 0 ... ±10 V |
| Kesinlik | hata < 0.02 % rg.tip., < %0.05 rg.guar. |
DC Akım Ölçüm Girişi
| Ölçüm aralığı | 0 ... ±20 mA |
| Kesinlik | hata < 0.02 % rg.tip., < %0.05 rg.guar. |
Dahili İzleme ve Kayıt
| izleme | 6 fazlı akım ve 4 fazlı gerilim çıkışları |
| Kayıt | analog çıkışlar |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz),<2mHz(65~450Hz),<5mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.1° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | AC220V/230V±%10, 1 fazlı |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A |
| Bağ | standart AC soketi (IEC 60320) |
Çeşitli
| Ağırlık | 14,8 kg (32,63 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 392x272x237 mm (15,43x10,71x9,33 inç) |
| bağlantı noktası | 1 Ethernet bağlantı noktası |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
RELAYSTAR-H60, elektro-mekanik, katı hal ve mikroişlemci tabanlı koruma rölelerini test etmek için Altı Fazlı İkincil Enjeksiyon Test Setidir.
