| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Calibration Report |
| Model numarası: | RÖLE YILDIZI-S60 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Cihazı, Röle Test Kiti, Koruma Rölesi Test Seti | Akım çıkışı: | 6x0…30A |
|---|---|---|---|
| Gerilim çıkışı: | 6x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| Operasyon: | Yerel Mod + PC Modu | Ağırlık: | 10,6 kg (26,37 lb) |
| Vurgulamak: | Ultra Taşınabilir Röle Test Seti,10.6kg Röle Test Seti,Röle Testi için 60Hz İkincil Enjeksiyon Kiti |
||

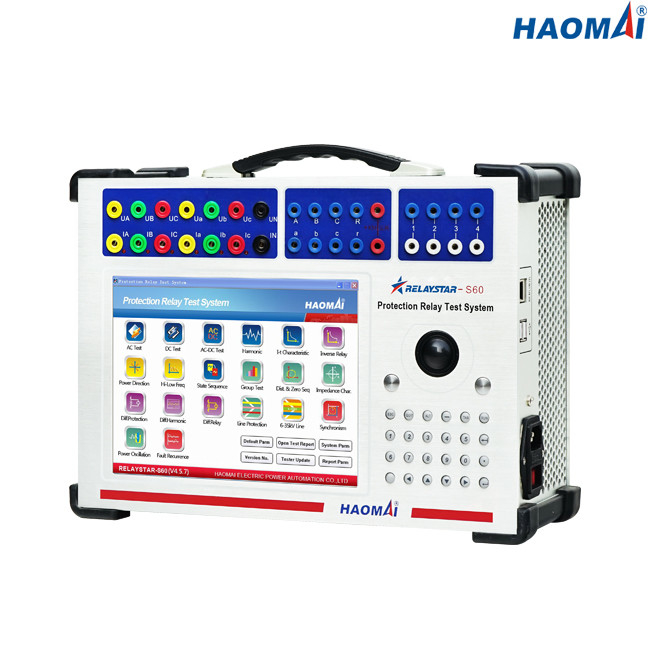

Ultra Taşınabilir 6 Fazlı İkincil Enjeksiyon Test Seti
Model: RELAYSTAR-S60
RELAYSTAR-S60, çok çeşitli elektro-mekanik, katı hal ve mikroişlemci tabanlı koruyucu röleleri ve benzer koruyucu cihazları test etmek için hepsi bir arada İkincil Enjeksiyon Test Setidir.Bu İkincil Enjeksiyon Test Seti, standart röle kalibrasyonu ve doğrulama testi, durum simülasyonu ve geçici test yapma yeteneğine sahiptir.RELAYSTAR-S60, maksimum akım değerinde dirençli, endüktif ve kapasitif yüklerle tam VA gücü sağlayabilir.
12 yüksek seviyeli analog kaynakla (altı voltaj, altı akım), RELAYSTAR-S60, karmaşık röle şemaları için tezgah testi ve kavram kanıtı testi için yapılandırılabilir.
Ana Özellikler:
1) Küçük, sağlam ve hafif tasarım
2) 10,4 inç LCD ekranlı gömülü endüstriyel PC
3) Bilgisayarla veya bilgisayarsız çalıştırma
4) 6 fazlı akım(6×30A) + 6 fazlı gerilim(6×150V) çıkışı
5) Yüksek akım çıkışı: Faz başına 200 VA'da 30 Amper
6) Geniş kapsamlı çıkış frekansı
7) Yerel ve PC uzaktan kumandası için güçlü RELAYSTAR yazılımı
Teknik veri
Akım Üreteci
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…30A |
| 3 fazlı AC(LN) | 3x0…60A | |
| 1 fazlı AC(LL-LN) | 1x0…180A | |
| DC(LN) | 6x0…±10 A | |
| Güç | 6 fazlı AC(LN) | 30A'da 6x200VA |
| 3 fazlı AC(LN) | 60A'da 3x300VA | |
| 1 fazlı AC(LL-LN) | 180A'da 1x600VA | |
| DC(LN) | 10A'da 6x100VA | |
| Kesinlik | AC: ±1mA(≤0.2A), ≤0.1% (0,2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…150V |
| 3 fazlı AC(LN) | 3x0…300V | |
| DC(LN) | 6x0…±160V | |
| Güç | 6 fazlı AC(LN) | 150V'da 6x60VA |
| 3 fazlı AC(LN) | 300V'de 3x100VA | |
| DC(LN) | 160V'da 6x60VA | |
| Kesinlik | AC: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0,5~5V), ≤%0,2 (5~160V) | ||
| Çözünürlük | 1mV | |
İkili Girişler
| Sayı | 8 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”:0~6V;“1”:12V~250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ±1 ms |
| Zaman çözünürlüğü | 1 ms |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.01° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC 220V/230V/120V±%10, 1-faz) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A / 115V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 10,6 kg (26,37 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 350×250×120mm(13,78x9,84x4,72 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 Ethernet bağlantı noktası |
Ultra Taşınabilir 6 Fazlı İkincil Enjeksiyon Test Seti RELAYSTAR-S60, sahada koruma rölesi testi yapmak üzere test ve devreye alma mühendisleri için mükemmel bir seçimdir.
Ultra Taşınabilir 6 Fazlı İkincil Enjeksiyon Test Seti RELAYSTAR-S60, ISO 9001 tescilli bir sistem altında geliştirilmiş ve üretilmiştir.RELAYSTAR-S60 mükemmel korumaya sahiptir.Tüm akım ve voltaj çıkışları tamamen aşırı yüke ve kısa devreye karşı korumalıdır ve harici yüksek voltajlı geçici sinyallere ve aşırı sıcaklığa karşı korumalıdır.
İlgili kişi: William Wang
Tel: +86-18682083519
