| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Calibration Report |
| Model numarası: | CTP-120PA |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | CT Analizörü, CT Test Cihazı, CT Test Seti | Çok oranlı CT testi: | Mevcut |
|---|---|---|---|
| Akım çıkışı: | 0-12A(RMS), 36A(en yüksek değer) | Gerilim çıkışı: | 0-180V(RMS) |
| CT Oranının Ölçüm Doğruluğu: | ±0.05% | Operasyon: | yerel mod veya PC modu |
| Vurgulamak: | HAOMAI Enstrüman Trafo Test Seti,Multiratio Enstrüman Trafo Test Seti,180V Trafo Test Seti |
||

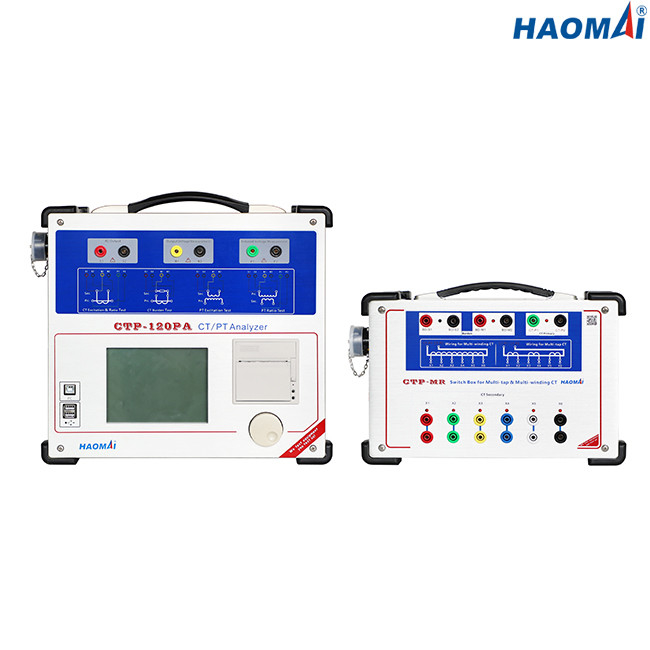

Çok Oranlı CT Analizörü
Modeli: CTP-120PA
Çok Oranlı CT Analizörü CTP-120PA, IEEE ve IEC standartlarına göre CT'leri korumak ve ölçmek için hepsi bir arada test sistemidir.
Her türlü tek ve çok oranlı akım trafolarının güç sistemi şebekelerinde yerinde test edilmesini sağlar.CT, transformatör veya GIS üreticisi, üretim tesislerinde ve test veya geliştirme laboratuvarlarında CT Analyzer'ı kullanır.
Çok Oranlı CT Analizörü CTP-120PA ayrıca PT'leri (Potansiyel Transformatörler, Gerilim Transformatörleri) test edebilir.
Ana Özellikler
●Koruma CT'lerini, Ölçüm CT'lerini, TP sınıfı CT'leri ve endüktif PT'leri test edebilir
●Düşük frekanslı ölçüm prensibine dayalı test uyarım karakteristiği ve hata eğrisi
●Voltaj yöntemine dayalı ölçüm oranı, polarite, oran hatası ve faz kayması hatası
●Yeniden kablolamaya gerek kalmadan çok oranlı CT'leri otomatik olarak test edebilme
●Tuş takımını değiştirmek için patentli çok işlevli döner fareyi benimseyin
●Ekran için 5,7 inç LCD ekranı benimseyin
●DSP, ARM ve gömülü LINUX işletim sistemini benimseyin
●Hem yerel test hem de PC uzaktan testi mevcuttur
●Daha yüksek ölçüm doğruluğu: %0.05
●Dahili termal yazıcı ile test sonuçlarını doğrudan yazdırın
●Kolay taşıma için küçük ve hafif (9kg / 19,84 lbs)
Teknik veri
●Test Standardı: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13
●Maksimum Diz Voltaj Ölçümü: 40kV
●Çıkış Aralığı:
voltaj: 0~180V(RMS)
akım: 0~12A(RMS), 36A(tepe değeri)
●Voltaj Ölçüm Doğruluğu: ±0.05%
●CT Oranı Ölçümü:
aralık:1~30000
doğruluk: ±0.05%
●PT Oranı Ölçümü:
aralık:1~10000
doğruluk: ±0.05%
●Faz Ölçümü:
doğruluk: ±2dk
çözünürlük: 0.01dk
●İkincil Sargı Direnci Ölçümü:
aralık: 0~300Ω
doğruluk: %0,1±1mΩ
●Yük Ölçümü:
aralık: 0~300VA
doğruluk: 0.1%±0.1VA
●Bellek Kapasitesi: >3000 grup test sonucu
●Güç Kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC230V/120V±%10, 1 fazlı) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'da 10A / 120V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
●Çevre Koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
●Çeşitli
| Ağırlık | 9kg (19,84 lbs) |
| Boyutlar (G x Y x D, kulpsuz) | 340×300×150mm(13.39x11.81x5.91 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 iletişim bağlantı noktası |
Çok Oranlı CT Analizörü CTP-120PA, koruma CT'leri, ölçüm CT'leri ve endüktif PT'ler için güçlü bir test aracıdır.
