CT PT Enstrüman Transformatörü Test Seti Hafif Çıkış 0-12A

Evrensel CT ve PT Test Cihazı

modeli:CTP-200P

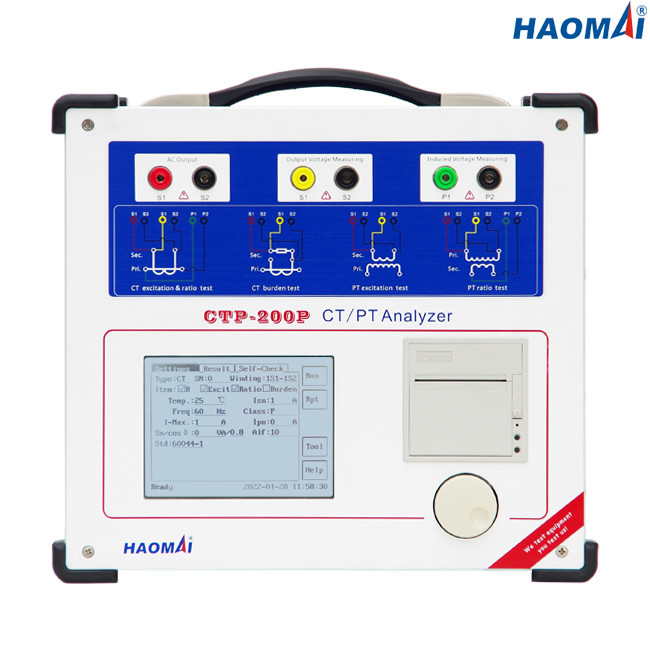

Evrensel CT ve PT Test Cihazı CTP-200P, bir şebeke sistemine kurulu CT ve PT'yi test etmek için tasarlanmış hafif, sahada taşınabilir bir cihazdır.Birçok rutin atölye testinin yanı sıra saha testi için kullanılabilir.

Evrensel CT ve PT Test Cihazı CTP-200P, ölçüm CT'lerini test edebilir, ancak IEC61869-2, IEC60044-1,60044-6 ve IEEE/ANSI C57 standartlarına göre normal yükte koruma CT'lerini oran ve faz hatası açısından test edebilir. 13.

Lokal test modunda operatör, test edilecek ürün hakkında bilgi girmek için ön paneldeki patentli çok işlevli döner fareyi kullanabilir.Güneş ışığında okunabilen 5,7 inç LCD ekran, anahtarlanmış bilgileri ve son test sonuçlarını görüntüler.

Bir PC'de tam otomatik test için, her CTP-200P ünitesi, CTP yazılımının bir kurulum sürümü ile birlikte gelir.CTP yazılımı, Windows 10 işletim sistemine sahip bir bilgisayarda çalışacak şekilde tasarlanmıştır.

Ana Özellikler

●Koruma CT'lerini, Ölçüm CT'lerini, PR/PX CT'lerini, TPS/TPX/TPY/TPZ CT'leri ve endüktif PT'leri test edebilir

●Düşük frekanslı ölçüm prensibine dayalı test uyarım karakteristiği ve hata eğrisi

●Voltaj yöntemine dayalı ölçüm oranı, polarite, oran hatası ve faz kayması hatası

●Tuş takımını değiştirmek için patentli çok işlevli döner fareyi benimseyin

●Ekran için 5,7 inç LCD ekranı benimseyin

●DSP, ARM ve gömülü LINUX işletim sistemini benimseyin

●Hem yerel test hem de PC uzaktan testi mevcuttur

●Daha yüksek ölçüm doğruluğu: %0.05

●Maks.40kV'a kadar CT'nin test edilmiş diz noktası voltajı

●CT'nin otomatik demanyetizasyonu

●Dahili termal yazıcı ile test sonuçlarını doğrudan yazdırın

●Kolay taşıma için küçük ve hafif (9kg / 19,84 lbs)

Teknik veri

●Test Standardı: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●Maksimum Diz Voltaj Ölçümü: 40kV

●Çıkış Aralığı:

voltaj: 0~180V(RMS)

akım: 0~12A(RMS), 36A(tepe değeri)

●Voltaj Ölçüm Doğruluğu: ±0.05%

●CT Oranı Ölçümü:

aralık:1~30000

doğruluk: ±0.05%

●PT Oranı Ölçümü:

aralık:1~10000

doğruluk: ±0.05%

●Faz Ölçümü:

doğruluk: ±2dk

çözünürlük: 0.01dk

●İkincil Sargı Direnci Ölçümü:

aralık: 0~300Ω

doğruluk: %0,1±1mΩ

●Yük Ölçümü:

aralık: 0~300VA

doğruluk: 0.1%±0.1VA

●Bellek Kapasitesi: >3000 grup test sonucu

●Güç Kaynağı

●Çevre Koşulları

●Çeşitli

Evrensel CT ve PT Test Cihazı CTP-200P, mühendislerin trafo merkezlerindeki akım trafolarını ve gerilim trafolarını test etmeleri için güçlü ve güvenilir bir araçtır.
