ANSI Çok Fonksiyonlu CT PT Analiz Cihazı, Çok Oranlı Trafo CT Testi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	HAOMAI
Sertifika:	ISO9001:2015, Calibration Report
Model numarası:	CTP-120PA

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 takım
Fiyat:	negotiation
Ambalaj bilgileri:	Taşıma Çantası + Kontrplak Kasa
Teslim süresi:	5-10 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	Ayda 400 takım

İletişim

Detaylı ürün tanımı

Ürün adı:	CT Analiz Cihazı, CT Test Cihazı, CT Test Seti, VT Test Cihazı, PT Test Cihazı	Çok oranlı CT testi:	Mevcut
Akım çıkışı:	0-12A(RMS), 36A(en yüksek değer)	Gerilim çıkışı:	0-180V(RMS)
CT Oranının Ölçüm Doğruluğu:	±0.05%	Operasyon:	yerel mod veya PC modu
Vurgulamak:	ANSI CT PT Analizörü , Çok Fonksiyonlu CT PT Analizörü , Çok Oranlı Trafo CT Testi

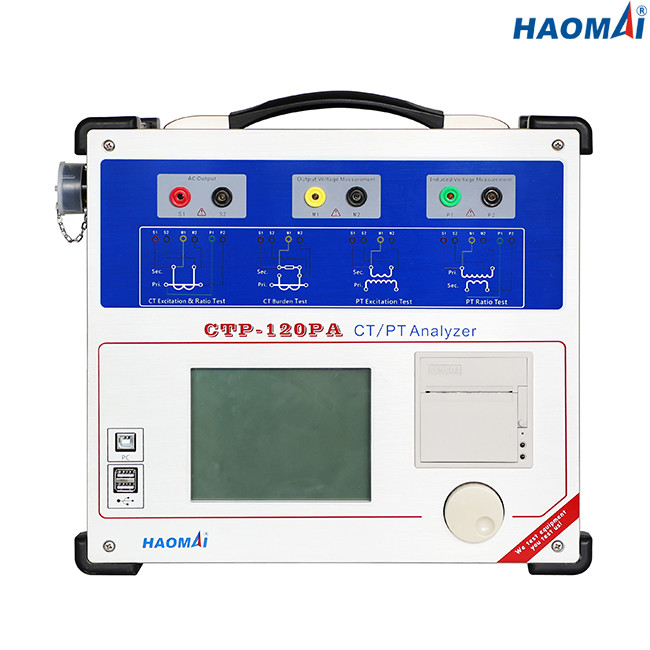

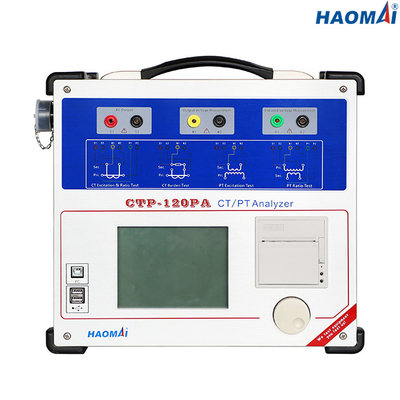

Çok Oranlı CT Testli CT/PT Analizörü

Modeli: CTP-120PA

CT/PT Analizörü CTP-120PA, IEC ve IEEE/ANSI standardına göre çeşitli CT'ler ve PT'ler için devrim niteliğinde bir test sistemidir.Analizör, patentli çok işlevli döner farenin tek bir tıklamasıyla testi saniyeler içinde otomatik olarak tamamlayabilir.Güç şebekelerinde veya üreticilerin üretim tesislerinde veya test laboratuvarlarında yerinde 40kV CT'lere ve PT'lere kadar diz noktası voltajının test edilmesini sağlar.

CT/PT Analizörü CTP-120PA, CT'lerin ikincil tarafı için 6 adede kadar bağlantıya kadar, yeniden kablolamaya gerek kalmadan çok oranlı CT'leri otomatik olarak test edebilir.

Ana Özellikler

●Koruma CT'lerini, Ölçüm CT'lerini, TP sınıfı CT'leri ve endüktif PT'leri test edebilir

●Düşük frekanslı ölçüm prensibine dayalı test uyarım karakteristiği ve hata eğrisi

●Voltaj yöntemine dayalı ölçüm oranı, polarite, oran hatası ve faz kayması hatası

●Yeniden kablolamaya gerek kalmadan çok oranlı CT'leri otomatik olarak test edebilme

●Tuş takımını değiştirmek için patentli çok işlevli döner fareyi benimseyin

●Ekran için 5,7 inç LCD ekranı benimseyin

●DSP, ARM ve gömülü LINUX işletim sistemini benimseyin

●Hem yerel test hem de PC uzaktan testi mevcuttur

●Daha yüksek ölçüm doğruluğu: %0.05

●Dahili termal yazıcı ile test sonuçlarını doğrudan yazdırın

●Kolay taşıma için küçük ve hafif (9kg / 19,84 lbs)

Teknik veri

●Test Standardı: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●Maksimum Diz Voltaj Ölçümü: 40kV

●Çıkış Aralığı:

voltaj: 0~180V(RMS)

akım: 0~12A(RMS), 36A(tepe değeri)

●Voltaj Ölçüm Doğruluğu: ±0.05%

●CT Oranı Ölçümü:

aralık:1~30000

doğruluk: ±0.05%

●PT Oranı Ölçümü:

aralık:1~10000

doğruluk: ±0.05%

●Faz Ölçümü:

doğruluk: ±2dk

çözünürlük: 0.01dk

●İkincil Sargı Direnci Ölçümü:

aralık: 0~300Ω

doğruluk: %0,1±1mΩ

●Yük Ölçümü:

aralık: 0~300VA

doğruluk: 0.1%±0.1VA

●Bellek Kapasitesi: >3000 grup test sonucu

●Güç Kaynağı

Nominal giriş voltajı	özelleştirilmiş (AC230V/120V±%10, 1 fazlı)
nominal frekans	50/60Hz
Anma akımı	230V'da 10A / 120V'de 12A
Bağ	standart AC soketi (IEC 60320)

●Çevre Koşulları

çalışma sıcaklığı	0 ... +50 °C (+32 ... +122 °F)
Depolama sıcaklığı	-25 ... +70 °C (-13 ... +158 °F)
Nem aralığı	bağıl nem 5 ... 95 %, yoğuşmasız
Titreşim	IEC 60068-2-6(10 ... 150 Hz'de 20m/s2)

●Çeşitli

Ağırlık	9kg (19,84 lbs)
Boyutlar (G x Y x D, kulpsuz)	340×300×150mm(13.39x11.81x5.91 inç)
bağlantı noktası	2 USB2.0 bağlantı noktası, 1 iletişim bağlantı noktası

●Güvenlik Standartları, Elektromanyetik Uyumluluk

EMC	Ürün, elektromanyetik uyumluluk (EMC) Direktifi 2004/108/EC(CE uyumlu) ile uyumludur.
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
Emniyet	Ürün, 2006/95/EC (CE uyumlu) düşük voltaj Direktifine uygundur.
	IEC 61010-1
