| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Calibration Report |
| Model numarası: | RÖLE YILDIZI-H60 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Cihazı, Röle Test Sistemi, Koruma Test Seti | Akım çıkışı: | 6x0…32A |
|---|---|---|---|
| Gerilim çıkışı: | 4x0…300V | Çıkış doğruluğu: | AC çıkışı için ≤0.05% |
| Uçtan uca test: | dahili GPS ile | Operasyon: | harici bilgisayar |
| Vurgulamak: | 32A Sekonder Enjeksiyon Test Seti,300V Sekonder Enjeksiyon Test Seti,Ultra Hafif Sekonder Akım Enjeksiyon Test Seti |
||

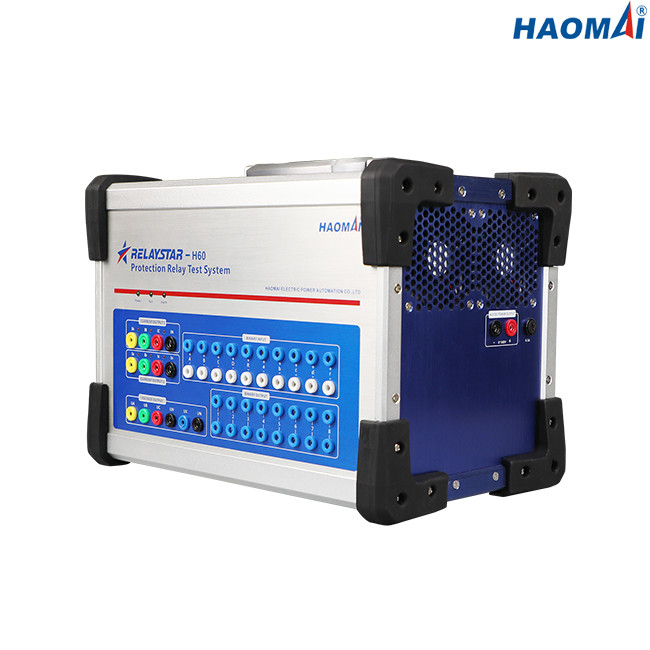

Yüksek Doğruluk 6 - Fazlı Sekonder Enjeksiyon Test Seti
Model: RELAYSTAR-H60
RELAYSTAR-H60, çoğu modern çok fonksiyonlu koruma rölesi tipini test etmek için taşınabilir ikincil enjeksiyon test setidir.6 fazlı akım (6×30A) ve 4 fazlı voltaj (4×300V) verebilir ve AC çıkış doğruluğu %0,05'e ulaşabilir.
RELAYSTAR-H60, 6 akım jeneratörü kullandığından, trafo diferansiyel koruma rölelerini test etmek için yaygın olarak kullanılabilir.Diferansiyel jeneratör koruma rölelerini ve hat diferansiyel koruma rölelerini test etmek için de kullanılabilir.
Transient yardımıyla RELAYSTAR-H60, bir bozulma kaydedici tarafından kaydedilen bir dalga formu üretecektir.Transient tarafından desteklenen dosya formatı COMTRADE'dir.
Ana Özellikler
1) 6 fazlı akım(6×32A) + 4 fazlı gerilim(4×300V) çıkışı
2) Daha yüksek çıkış doğruluğu (AC çıkışı için ≤0.05%)
3) Dahili GPS ile uçtan uca test
4) Dahili izleme ve kayıt
5) Bol ikili girişler ve ikili çıkışlar
5) Bağımsız Yrd.DC kaynağı
6) Güçlü RELAYSTAR test yazılımı
Teknik veri
Akım Üreteci
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…32A |
| 3 fazlı AC(LN) | 3x0…64A | |
| 1 fazlı AC(LL-LN) | 1x0…192A | |
| DC(LN) | 6x0…±15A | |
| Güç | 6 fazlı AC(LN) | 32A'da 6x240VA |
| 3 fazlı AC(LN) | 64A'da 3x400VA | |
| 1 fazlı AC(LL-LN) | 192A'da 1x750VA | |
| DC(LN) | 15A'da 6x240VA | |
| Kesinlik | AC: ±2.5mA(≤0.5A), ≤0.05% (0,5~32A) | |
| DC: ≤0.1% | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 4 fazlı AC(LN) | 4x0…300V |
| 1 fazlı AC(LL) | 1x0…600V | |
| DC(LN) | 4x0…±300V | |
| Güç | 4 fazlı AC(LN) | 300V'da 4x80VA |
| 1 fazlı AC(LL) | 600V'da 1x160VA | |
| DC(LN) | 300V'da 4x80VA | |
| Kesinlik | AC: ±5mV(≤5V), ≤0.05% (5~300V) | |
| DC: ≤0.1% | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme
| Voltaj aralığı | 0-300V |
| Çıkış doğruluğu | ≤0.5% |
| Güç | maks.160VA |
İkili Girişler
| Sayı | 10 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”: 0-6V;“1”:11V-250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ≤0.1ms |
| Zaman çözünürlüğü | 0.1 ms |
İkili Çıkışlar
| Sayı | 8 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
DC Voltaj Ölçüm Girişi
| Ölçüm aralığı | 0 ... ±10 V |
| Kesinlik | hata < 0.02 % rg.tip., < %0.05 rg.guar. |
DC Akım Ölçüm Girişi
| Ölçüm aralığı | 0 ... ±20 mA |
| Kesinlik | hata < 0.02 % rg.tip., < %0.05 rg.guar. |
Dahili İzleme ve Kayıt
| izleme | 6 fazlı akım ve 4 fazlı gerilim çıkışları |
| Kayıt | analog çıkışlar |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz),<2mHz(65~450Hz),<5mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.1° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | AC220V/230V±%10, 1 fazlı |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A |
| Bağ | standart AC soketi (IEC 60320) |
Çeşitli
| Ağırlık | 14,8 kg (32,63 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 392x272x237 mm (15,43x10,71x9,33 inç) |
| bağlantı noktası | 1 Ethernet bağlantı noktası |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Yüksek Doğruluk 6 Fazlı Sekonder Enjeksiyon Test Seti RELAYSTAR-H60 iyi bir korumaya sahiptir.Tüm akım ve voltaj çıkışları tamamen aşırı yüke ve kısa devreye karşı korumalıdır ve harici yüksek voltajlı geçici sinyallere ve aşırı sıcaklığa karşı korumalıdır.
HAOMAI, 6 fazlı İkincil Enjeksiyon Test Seti RELAYSTAR-H60 ve ömür boyu bakım için 3 yıllık kalite garantisi sağlar.
