| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RELAYSTAR-806 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Cihazı, Röle Test Sistemi, Koruma Rölesi Test Seti | 3 fazlı akım çıkışı: | 3×0…40A |
|---|---|---|---|
| 4 fazlı voltaj çıkışı: | 4×0…150V | AC Çıkış Doğruluğu: | ≤0.1% |
| LCD ekranlı gömülü IPC: | Mevcut | Uçtan uca test: | dahili GPS aracılığıyla |
| Vurgulamak: | Akıllı Sekonder Enjeksiyon Rölesi Test Kiti,18kg Sekonder Enjeksiyon Rölesi Test Kiti,GPS Sekonder Akım Enjeksiyon Test Kiti |
||

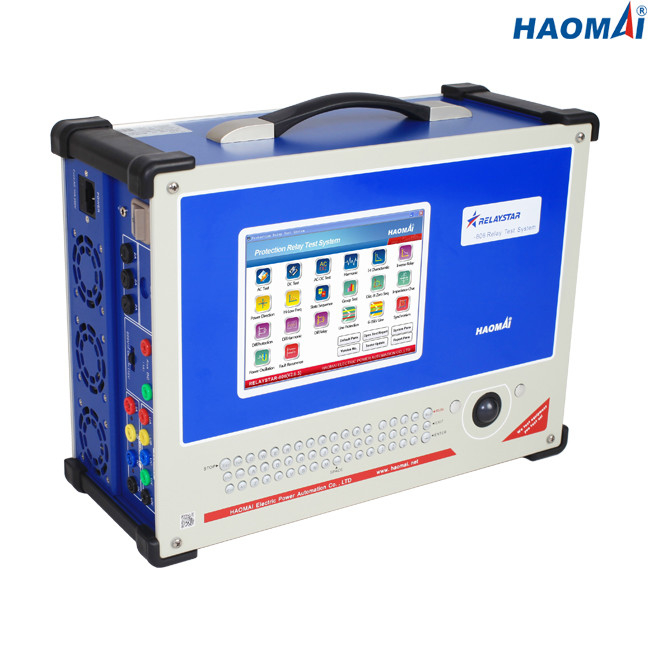

Tam Özellikli 3 Fazlı İkincil Enjeksiyon Test Seti
Modeli: RELAYSTAR-806
RELAYSTAR-806, 3 fazlı akım (3x0…40A) ve 4 fazlı gerilim (4x0…150V) çıkışı yapabilen koruma rölelerini test etmek için hepsi bir arada 3 fazlı ikincil enjeksiyon test setidir.Kullanımı kolaydır, son derece güvenilirdir ve çok çeşitli uygulamaları kapsar.
3 fazlı ikincil enjeksiyon test seti RELAYSTAR-806'nın yerel yazılım sistemi Windows sistemine göre tasarlanmıştır.8 inç TFT LCD ekranlı gömülü endüstriyel PC veya PC üzerinde çalışan test yazılımı ile çalıştırılabilir.
Ana Özellikler
1) 3 fazlı akım(3×40A) + 4 fazlı gerilim(4×150V) çıkış
2) 8 inç LCD ekranlı gömülü endüstriyel PC
3) Hem yerel test hem de PC uzaktan testi mevcut
4) Yüksek performanslı lineer güç amplifikatörü
5) Dahili GPS ile uçtan uca test
6) Bağımsız Yrd.DC
7) Akıllı kendini koruma
8) Bol test modülleri
Teknik veri
Akım Üreteci
| Ayar aralığı | 3 fazlı AC(LN) | 3x0…40A |
| 1 fazlı AC(LL-LN) | 1x0…120A | |
| DC(LN) | 3x…±10A | |
| 3 fazlı AC(LN) | 40A'da 3x300VA | |
| Güç | 1 fazlı AC(LL-LN) | 120A'da 1x1000VA |
| DC(LN) | 10A'da 3x120VA | |
| Kesinlik | AC: ±1mA(≤0.2A), ≤0.1% (0,2~40A) | |
| DC: ±5mA(0~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 4 fazlı AC(LN) | 4x0…150V |
| 1 fazlı AC(LL) | 1x0…300V | |
| DC(LN) | 3x…±160V | |
| Güç | 4 fazlı AC(LN) | 150V'de 4x70VA |
| 1 fazlı AC(LL) | 300V'da 1x140VA | |
| DC(LN) | 160V'da 3x80VA | |
| Kesinlik | AC: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0~5V), ≤0.2% (5~160V) | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme
| Voltaj aralığı | 110V/220V(maks.1.5A) |
| Güç | maks.165VA/330VA |
İkili Girişler
| Sayı | 8 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”:0~6V;“1”:12V~250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ±1 ms |
| Zaman çözünürlüğü | 1 ms |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.01° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC 220V/230V/120V/127V±%10, 1-faz) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A / 115V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 18 kg (39,68 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 405×300×164mm(15.94x11.81x6.46 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 Ethernet bağlantı noktası |
Güvenlik Standartları, Elektromanyetik Uyumluluk
| EMC | Ürün, elektromanyetik uyumluluk (EMC) Direktifi 2004/108/EC(CE uyumlu) ile uyumludur. |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| Emniyet | Ürün, 2006/95/EC (CE uyumlu) düşük voltaj Direktifine uygundur. |
| IEC 61010-1 |
Kompakt tasarımı ve yüksek performanslı lineer güç amplifikatörü, 3 fazlı ikincil enjeksiyon test seti RELAYSTAR-806'yı özellikle dağıtım ve endüstriyel sistemlerde test ve devreye alma çalışmaları için uygun hale getirir.
