| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RÖLE YILDIZI-1600 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Cihazı, Röle Test Sistemi, Koruma Rölesi Test Seti | 6 fazlı akım çıkışı: | 6×0…40A |
|---|---|---|---|
| 6 fazlı voltaj çıkışı: | 6×0…150V | AC Çıkış Doğruluğu: | ≤0.1% |
| LCD ekranlı gömülü IPC: | Mevcut | Uçtan uca test: | dahili GPS aracılığıyla |
| Vurgulamak: | 39.68lb Sekonder Enjeksiyon Test Seti,Çok Modlu Sekonder Enjeksiyon Test Seti,6x150V Akım Enjeksiyon Test Seti |
||

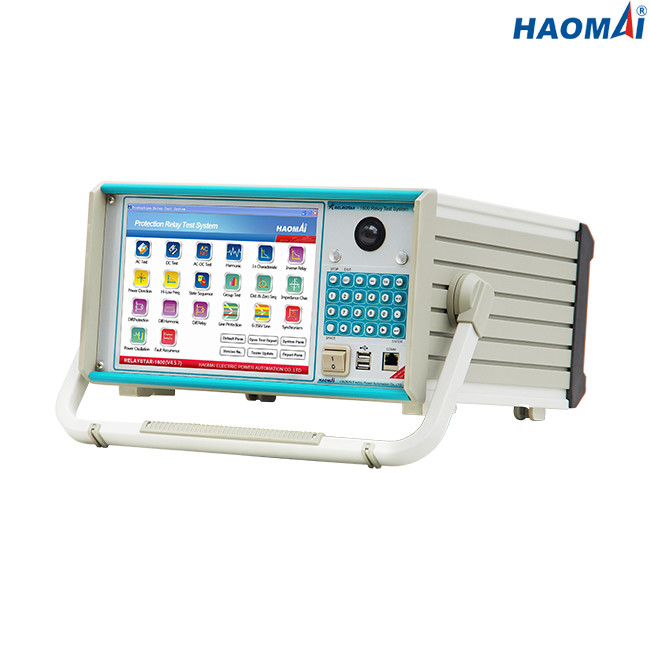

Yüksek Güçlü 6 Fazlı Sekonder Enjeksiyon Test Seti
Model: RELAYSTAR-1600
RELAYSTAR-1600, 6 fazlı akım (6x0…40A) ve 6 fazlı gerilim (6x0…150V) çıkışı yapabilen tüm nesil ve tip koruma rölelerini test etmek için 6 fazlı sekonder enjeksiyon test setidir.Güçlü akım kaynağı (6x0…40A, 6x300VA; 1x0…240A, 1x1000VA), çok yüksek güç talepleri olan yüksek yüklü elektromekanik röleleri test edebilir.
6 fazlı ikincil enjeksiyon test seti RELAYSTAR-1600, dahili GPS'i aracılığıyla farklı trafo merkezlerine tahsis edilen test setleri ile uçtan uca test yapmak için senkronize edilebilir.
6 fazlı ikincil enjeksiyon test seti RELAYSTAR-1600'ün yerel yazılım sistemi Windows sistemine göre tasarlanmıştır.10.4 inç TFT LCD ekranlı gömülü endüstriyel PC veya PC üzerinde çalışan test yazılımı ile çalıştırılabilir.
Ana Özellikler:
1) 6 fazlı akım(6×40A) + 6 fazlı gerilim(6×150V) çıkış
2) 10,4 inç LCD ekranlı gömülü endüstriyel PC
3) Hem yerel test hem de PC uzaktan testi mevcut
4) Yüksek performanslı lineer güç amplifikatörü
5) Dahili izleme ve kayıt
6) Dahili GPS ile uçtan uca test
7) Akıllı kendini koruma
8) Bol test modülleri
Teknik veri
Akım Üreteci
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…40A |
| 3 fazlı AC(LN) | 3x0…80A | |
| 1 fazlı AC(LL-LN) | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| Güç | 6 fazlı AC(LN) | 40A'da 6x300VA |
| 3 fazlı AC(LN) | 80A'da 3x450VA | |
| 1 fazlı AC(LL-LN) | 240A'da 1x1000VA | |
| DC(LN) | 20A'da 6x120VA | |
| Kesinlik | AC: ±1mA(≤0.2A), ≤0.1% (0,2~40A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~20A) | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…150V |
| 3 fazlı AC(LN) | 3x0…300V | |
| DC(LN) | 6x0…±175V | |
| Güç | 6 fazlı AC(LN) | 150V'da 6x80VA |
| 3 fazlı AC(LN) | 300V'de 3x100VA | |
| DC(LN) | 175V'de 6x80VA | |
| Kesinlik | AC: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0,5~5V), ≤%0,2 (5~175V) | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme
| Voltaj aralığı | 110V/220V(maks.1.5A) |
| Güç | maks.165VA/330VA |
İkili Girişler
| Sayı | 10 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”:0~6V;“1”:12V~250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ±1 ms |
| Zaman çözünürlüğü | 1 ms |
İkili Çıkışlar
| Sayı | 8 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
Dahili İzleme ve Kayıt
| izleme | akımlar ve voltaj çıkışları |
| Kayıt | analog çıkışlar, ikili girişler/çıkışlar durumu |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.01° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC 220V/230V/120V±%10, 1-faz) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A / 115V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 18 kg (39,68 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 420×360×210mm (16.54x14.17x8.27 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 Ethernet bağlantı noktası |
Güvenlik Standartları, Elektromanyetik Uyumluluk
| EMC | Ürün, elektromanyetik uyumluluk (EMC) Direktifi 2004/108/EC(CE uyumlu) ile uyumludur. |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| Emniyet | Ürün, 2006/95/EC (CE uyumlu) düşük voltaj Direktifine uygundur. |
| IEC 61010-1 |
6-fazlı İkincil Enjeksiyon Test Seti RELAYSTAR-1600, sahada koruma rölesi testi yapmak için test ve devreye alma mühendisleri için mükemmel bir seçimdir.
