| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RELAYSTAR-7000 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Koruma Rölesi Test Seti, Röle Test Kiti, Röle Test Sistemi | Akım çıkışı: | 6x0…30A |
|---|---|---|---|
| Gerilim çıkışı: | 6x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| IEC 61850 testi: | Mevcut | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | Ultra Taşınabilir İkincil Enjeksiyon Test Seti,İkincil Enjeksiyon Test Seti,IEC61850 İkincil Akım Enjeksiyon Testi |
||

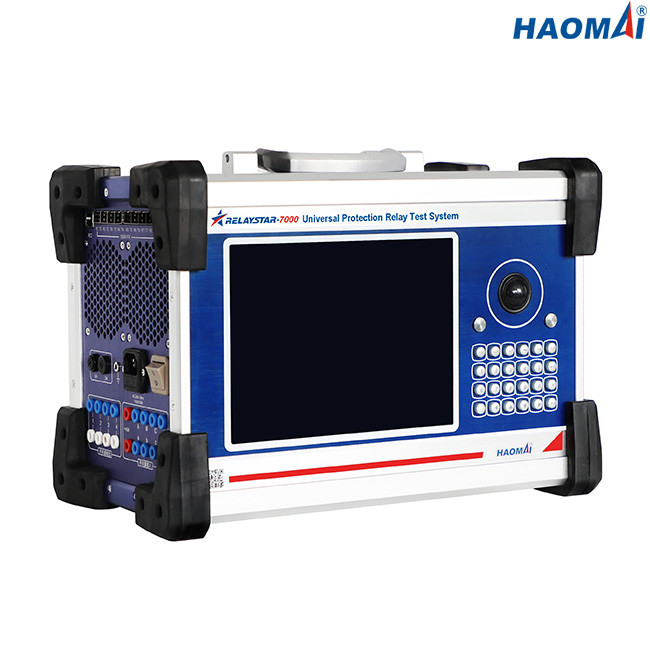

Çok Amaçlı Sekonder Enjeksiyon Test Seti
modeli:RELAYSTAR-7000
RELAYSTAR-7000, elektro-mekanik, katı hal ve mikroişlemci tabanlı koruma rölelerini, IEC61850 IED'leri ve birleştirme ünitesini test edebilen çok amaçlı ve sahada taşınabilir ikincil enjeksiyon test setidir.
RELAYSTAR-7000, ANSI / IEEE No. 1'de tanımlanan tüm konvansiyonel koruma rölelerini test etmek için 6 fazlı akım (6×0…30A) ve 6 fazlı voltaj (6×0…150V) çıkışı yapabilir.
RELAYSTAR-7000 ünitesi, 9,7 inç TFT LCD dokunmatik ekran, tuş takımı ve fareye sahip yerleşik endüstriyel PC aracılığıyla çalıştırılabilir ve bu da kullanıcının manuel, kararlı durum ve dinamik testleri hızlı ve kolay bir şekilde gerçekleştirmesini sağlar.
PC'ye bağlanmak için her RELAYSTAR-7000 ünitesi, RELAYSTAR yazılımının bir kurulum versiyonu ile birlikte gelir.RELAYSTAR yazılımı, Windows işletim sistemine sahip bir bilgisayarda çalışabilir.
Ana Özellikler
●Elektro-mekanik, katı hal ve mikroişlemci tabanlı koruyucu röleleri, IEC61850 IED'leri ve birleştirme ünitesini test edebilme
●6 fazlı akım(6×0…30A) + 6 fazlı gerilim(6×0…150V) çıkış
●Sezgisel yüksek çözünürlüklü grafik TFT LCD ekran kullanarak bağımsız çalışma, çalıştırmak için PC gerekmez
●PC uzaktan test özelliği
●Yüksek akım ve yüksek güç
●Dahili dalga formu izleme ve kaydetme
●Dinamik GPS uydusu senkronize uçtan uca test yeteneği
●IEC61850 test yeteneği
Teknik veri
Genel Akım ve Gerilim Çıkışları
| Akım Üreteci | Ayar aralığı | 6 fazlı AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| Güç | 6 fazlı AC(LN): 30A'da 6x450VA | |
| DC(LN): 10A'da 6x120VA | ||
| Kesinlik | AC:±1mA(≤0.2A), ≤0.1% (0,2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
| Gerilim Jeneratörü | Ayar aralığı | 6 fazlı AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| Güç | 6 fazlı AC(LN): 150V'da 6x80VA | |
| DC(LN): 160V'da 6x80VA | ||
| Kesinlik | AC:±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC:±10mV (0,5~5V), ≤%0,2 (5~160V) | ||
| Çözünürlük | 1mV | |
| Genel Jeneratörler | Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz), <10mHz(65~450Hz),<20mHz(450~1200Hz) | ||
| çözünürlük: 0.001Hz | ||
| Evre | aralık: -60° ~+360° | |
| doğruluk: 0.1° | ||
| çözünürlük: 0.01° | ||
| Harmonik | süperpozisyon sırası: 2~24 kez | |
| bozulma: ≤0.5% |
Ethernet İletişim Arayüzleri
| mod | 10/100Base-TX(10/100Mbit, bükümlü çift, otomatik geçiş) |
| bağlantı noktası sayısı | 2 |
| Arayüz türü | RJ45 |
| Durum göstergesi | LED ışıklar |
Optik Fiber İletişim Arayüzleri
| mod | 100Base-FX (100Mbit, fiber optik, tam çift yönlü) |
| bağlantı noktası sayısı | 8 |
| Arayüz türü | LC |
| lif türü | 62.5/125μm (çok modlu fiber) |
| dalga boyu | 1310nm |
| İletim mesafesi | >1km |
| Durum göstergesi | LED ışıklar |
FT3 Arayüzleri
| bağlantı noktası sayısı | 9 (8 iletmek için, 1 almak için) |
| Arayüz türü | ST |
| lif türü | 62,5/125μm (çok modlu fiber) |
| dalga boyu | 850nm |
İkili Girişler
| Sayı | 8 |
| Tip | potansiyelsiz kontak veya boşta kontak (otomatik tanımlama) |
| Eşik özellikleri | “0”: 0~6V;“1”:12V~250V |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A;250VDC/0.2A |
Dahili İzleme ve Kayıt
| izleme | akımlar ve voltaj çıkışları |
| Kayıt | analog çıkışlar, ikili girişler/çıkışlar durumu |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC230V/120V±%10, 1 fazlı) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'da 10A / 120V'de 12A |
| Bağ | Standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 19,5 kg (42,99 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 405×295×250mm(15,94x11,61x9,84 inç) |
RELAYSTAR-7000, konvansiyonel trafo merkezinde her türlü koruma rölesini test etmek, ayrıca IEC61850 IED'leri test etmek ve akıllı trafo merkezinde birleştirme ünitesini test etmek için çok amaçlı ve sahada taşınabilir ikincil enjeksiyon test setidir.
Çok Amaçlı Sekonder Enjeksiyon Test Seti RELAYSTAR-7000, ISO/IEC 17025 kapsamında akredite edilmiş Çin KETOP laboratuvarında Tip Testini geçmiştir, ayrıca ISO/IEC 17025 kapsamında akredite edilmiş üçüncü taraf laboratuvarında kalibre edilmiştir.
