| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RÖLE YILDIZI-1600 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Seti, Röle Test Seti, Sekonder Enjeksiyon Test Seti | Akım çıkışı: | 6x0…40A |
|---|---|---|---|
| Gerilim çıkışı: | 6x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| Operasyon: | Yerel Mod + PC Modu | ||
| Vurgulamak: | Çok Amaçlı Koruma Rölesi Test Cihazı,1000VA Koruma Rölesi Test Cihazı,Mikroişlemci Röle Test Seti |
||

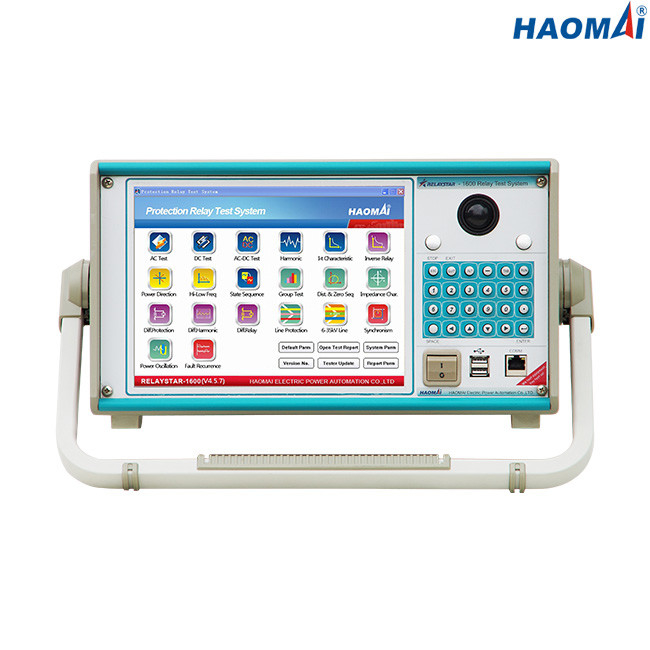

Yüksek Güçlü Altı Fazlı Röle Test Sistemi
Model: RELAYSTAR-1600
RELAYSTAR-1600, HAOMAI tarafından geliştirilmiş, hızlı ve kullanımı kolay, hepsi bir arada koruma rölesi test sistemidir.PC ile veya PC olmadan çalıştırılabilir.
RELAYSTAR-1600, elektro-mekanik, katı hal ve mikroişlemci tabanlı koruyucu röleleri test etmek için 6 fazlı akım (6x0…40A) ve 6 fazlı voltaj (6x0…150V) çıkışı yapabilir.
RELAYSTAR-1600 için yeni daha yüksek güçlü voltaj-akım amplifikatörleri benimsenmiştir.Akım yükseltici, test sırasında sürekli olarak yüke maksimum uyumluluk voltajı verir ve aralık değişimi yük altında otomatik olarak yapılır.Bu, daha iyi test sonuçları sağlar ve aralıkları değiştirmek için çıkışları kapatmak zorunda kalmadan zaman kazandırır.Çoğu durumda sabit güç çıkışı, yüksek yük rölelerini test etmek için paralel veya seri akım kanallarının birlikte kullanılması ihtiyacını ortadan kaldırır.
Ana Özellikler:
1) 6 fazlı akım(6×40A) + 6 fazlı gerilim(6×150V) çıkış
2) 10,4 inç LCD ekranlı gömülü endüstriyel PC
3) Hem yerel test hem de PC uzaktan testi mevcut
4) Sabit güç çıkışı
5) Kararlı durum ve dinamik test yeteneği
6) Dahili GPS ile uçtan uca test
7) Geçici testler gerçekleştirir
8) Bol test modülleri
Teknik veri
Akım Üreteci
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…40A |
| 3 fazlı AC(LN) | 3x0…80A | |
| 1 fazlı AC(LL-LN) | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| Güç | 6 fazlı AC(LN) | 40A'da 6x300VA |
| 3 fazlı AC(LN) | 80A'da 3x450VA | |
| 1 fazlı AC(LL-LN) | 240A'da 1x1000VA | |
| DC(LN) | 20A'da 6x120VA | |
| Kesinlik | AC: ±1mA(≤0.2A), ≤0.1% (0,2~40A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~20A) | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…150V |
| 3 fazlı AC(LN) | 3x0…300V | |
| DC(LN) | 6x0…±175V | |
| Güç | 6 fazlı AC(LN) | 150V'da 6x80VA |
| 3 fazlı AC(LN) | 300V'de 3x100VA | |
| DC(LN) | 175V'de 6x80VA | |
| Kesinlik | AC: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0,5~5V), ≤%0,2 (5~175V) | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme
| Voltaj aralığı | 110V/220V(maks.1.5A) |
| Güç | maks.165VA/330VA |
İkili Girişler
| Sayı | 10 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”:0~6V;“1”:12V~250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ±1 ms |
| Zaman çözünürlüğü | 1 ms |
İkili Çıkışlar
| Sayı | 8 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
Dahili İzleme ve Kayıt
| izleme | akımlar ve voltaj çıkışları |
| Kayıt | analog çıkışlar, ikili girişler/çıkışlar durumu |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz);<10mHz(65~450Hz);<20mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.01° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC 220V/230V/120V±%10, 1-faz) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A / 115V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 18 kg (39,68 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 420×360×210mm (16.54x14.17x8.27 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 Ethernet bağlantı noktası |
Yüksek Güçlü Altı Fazlı Röle Test Sistemi RELAYSTAR-1600, sahada koruma rölesi testi yapmak için test ve devreye alma mühendisleri için mükemmel bir seçimdir.
Yüksek Güçlü Altı Fazlı Röle Test Sistemi RELAYSTAR-1600, ISO/IEC 17025 kapsamında akredite edilmiş Çin KETOP laboratuvarında Tip Testini geçmiştir.
Yüksek Güçlü Altı Fazlı Röle Test Sistemi RELAYSTAR-1600, SIEMENS SIPROTEC koruma rölelerini test etmek için kullanılır.Lütfen aşağıdaki resimlere bakın.
