| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RELAYSTAR-7000 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Seti, Röle Test Seti, Sekonder Enjeksiyon Test Seti | Akım çıkışı: | 6x0…30A |
|---|---|---|---|
| Gerilim çıkışı: | 6x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| IEC 61850 testi: | Mevcut | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | ISO9001 Röle Test Sistemi,IED Röle Test Sistemi,Çok Amaçlı Röle ve IED Test Kiti |
||

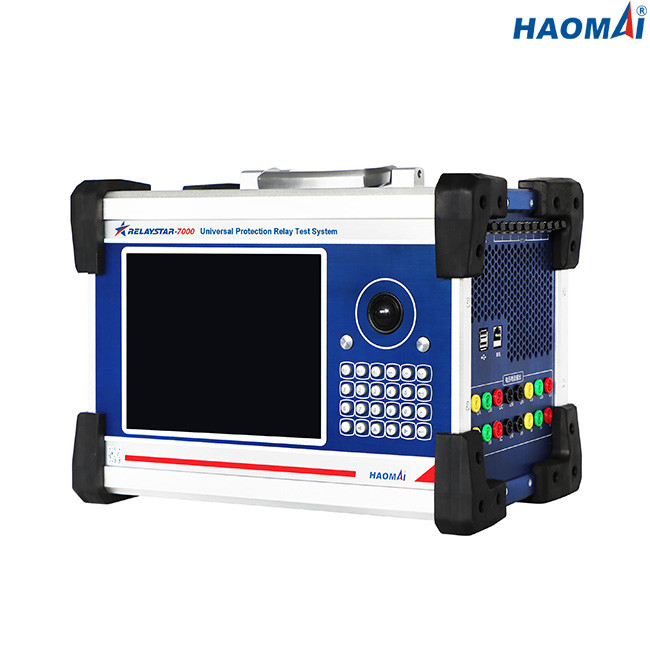

Evrensel Röle Test Sistemi
Model: RELAYSTAR-7000
RELAYSTAR-7000, çok çeşitli elektro-mekanik, katı hal ve mikroişlemci tabanlı koruyucu röleleri, motor aşırı yük rölelerini ve IEC 61850'ye dayalı IED'leri test edebilen çok amaçlı ve taşınabilir bir test sistemidir.
Ünite, yerleşik endüstriyel PC ve 9.7 inç TFT LCD ekran kullanıcı arabirimi aracılığıyla manuel olarak çalıştırılabilir veya bir PC'de RELAYSTAR uzak yazılımı çalıştırılabilir.
Yerleşik kullanıcı arayüzü, AC ve DC Amper, AC ve DC Volt ve Zaman gibi ölçülen değerleri hem saniye hem de döngü olarak gösteren geniş, okunması kolay tam renkli, yüksek çözünürlüklü, yüksek çözünürlüklü, TFT LCD ekran içerir.Seçilen testin türüne bağlı olarak Faz Açısı, Frekans, Watt, VA veya Güç Faktörü gibi diğer değerler görüntülenebilir.
Ana Özellikler
1) Her tür koruma rölesini ve IED'yi test etmek için hepsi bir arada tasarım
2) Hem yerel test hem de PC uzaktan testi mevcut
3) Dönüştürülebilir 6 akım kanalı ve 6 voltaj kanalı
4) Dahili izleme ve kayıt
5) Dinamik GPS uydusu senkronize uçtan uca test yeteneği
6)Dört zamanlı senkronizasyon modu: dahili GPS, IRIG-B kodu, PPS ve IEEE1588
7)IEC 61850 test yeteneği
Teknik veri
Genel Akım ve Gerilim Çıkışları
| Akım Üreteci | Ayar aralığı | 6 fazlı AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| Güç | 6 fazlı AC(LN): 30A'da 6x450VA | |
| DC(LN): 10A'da 6x120VA | ||
| Kesinlik | AC:±1mA(≤0.2A), ≤0.1% (0,2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
| Gerilim Jeneratörü | Ayar aralığı | 6 fazlı AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| Güç | 6 fazlı AC(LN): 150V'da 6x80VA | |
| DC(LN): 160V'da 6x80VA | ||
| Kesinlik | AC:±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC:±10mV (0,5~5V), ≤%0,2 (5~160V) | ||
| Çözünürlük | 1mV | |
| Genel Jeneratörler | Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz), <10mHz(65~450Hz),<20mHz(450~1200Hz) | ||
| çözünürlük: 0.001Hz | ||
| Evre | aralık: -60° ~+360° | |
| doğruluk: 0.1° | ||
| çözünürlük: 0.01° | ||
| Harmonik | süperpozisyon sırası: 2~24 kez | |
| bozulma: ≤0.5% |
Ethernet İletişim Arayüzleri
| mod | 10/100Base-TX(10/100Mbit, bükümlü çift, otomatik geçiş) |
| bağlantı noktası sayısı | 2 |
| Arayüz türü | RJ45 |
| Durum göstergesi | LED ışıklar |
Optik Fiber İletişim Arayüzleri
| mod | 100Base-FX (100Mbit, fiber optik, tam çift yönlü) |
| bağlantı noktası sayısı | 8 |
| Arayüz türü | LC |
| lif türü | 62.5/125μm (çok modlu fiber) |
| dalga boyu | 1310nm |
| İletim mesafesi | >1km |
| Durum göstergesi | LED ışıklar |
FT3 Arayüzleri
| bağlantı noktası sayısı | 9 (8 iletmek için, 1 almak için) |
| Arayüz türü | ST |
| lif türü | 62,5/125μm (çok modlu fiber) |
| dalga boyu | 850nm |
İkili Girişler
| Sayı | 8 |
| Tip | potansiyelsiz kontak veya boşta kontak (otomatik tanımlama) |
| Eşik özellikleri | “0”: 0~6V;“1”:12V~250V |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A;250VDC/0.2A |
Dahili İzleme ve Kayıt
| izleme | akımlar ve voltaj çıkışları |
| Kayıt | analog çıkışlar, ikili girişler/çıkışlar durumu |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC230V/120V±%10, 1 fazlı) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'da 10A / 120V'de 12A |
| Bağ | Standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 19,5 kg (42,99 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 405×295×250mm(15,94x11,61x9,84 inç) |
Evrensel Röle Test Sistemi RELAYSTAR-7000, sayısal ve iletişim tabanlı korumanın olduğu ortamlarda en uygundur.Olağanüstü yüksek hassasiyeti ile aynı zamanda PQ metre ve PMU gibi her türlü ölçüm cihazı için ideal bir kaynak tabanlı kalibratördür.
Evrensel Röle Test Sistemi RELAYSTAR-7000 mükemmel korumaya sahiptir.Tüm akım ve voltaj çıkışları tamamen aşırı yüke ve kısa devreye karşı korumalıdır ve harici yüksek voltajlı geçici sinyallere ve aşırı sıcaklığa karşı korumalıdır.
Evrensel Röle Test Sistemi RELAYSTAR-7000, SGCC'den (Çin Devlet Şebeke Kurumu) ihaleyi birçok kez kazandı.Saha testi fotoğrafları aşağıdaki resimlerde gösterilmiştir.
