| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Calibration Report |
| Model numarası: | RÖLE YILDIZI-H60 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Koruma Rölesi Test Seti, Röle Test Cihazı, Sekonder Enjeksiyon Test Seti | Akım çıkışı: | 6x0…32A |
|---|---|---|---|
| Gerilim çıkışı: | 4x0…300V | Çıkış doğruluğu: | AC çıkışı için ≤0.05% |
| Uçtan uca test: | dahili GPS ile | Operasyon: | dizüstü bilgisayar |
| Vurgulamak: | 32.63lb Röle Test Sistemi,50Hz Röle Test Sistemi,60Hz Röle Test Kiti |
||

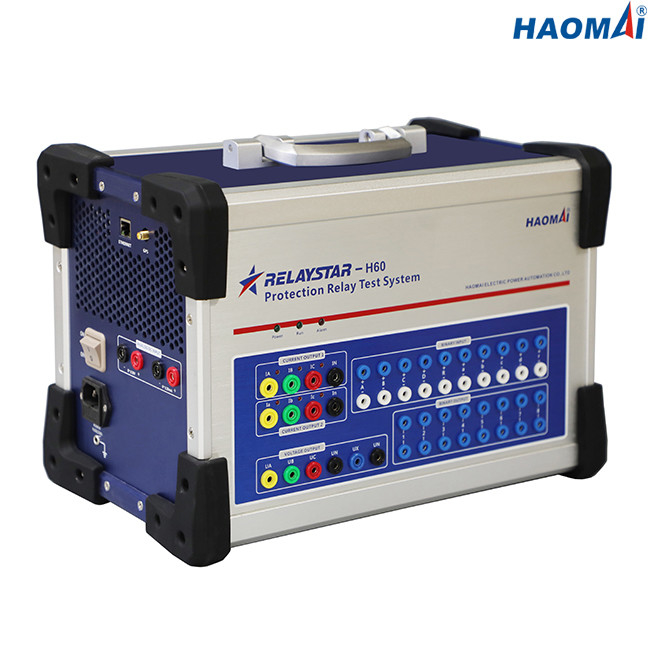

Yüksek Doğruluk Altı Fazlı Röle Test Sistemi
Model: RELAYSTAR-H60
RELAYSTAR-H60, yüksek voltajlı trafo merkezlerinde ve endüstriyel ortamlarda tüm nesil ve koruma rölelerini test etmek için yüksek doğrulukta 6 fazlı röle test sistemidir.6 fazlı akım (0…32A/faz) ve 4 fazlı gerilim (0…300V/faz) çıkış verebilir ve çıkış doğruluğu çok daha yüksektir (%0,05'e kadar).
Yüksek Hassasiyetli Altı Fazlı Röle Test Sistemi RELAYSTAR-H60, Windows işletim sistemli bir dizüstü bilgisayarda çalışan RELAYSTAR yazılımı ile çalıştırılabilir.
Uçtan uca test, RELAYSTAR-H60'ın yerleşik GPS'i ile gerçekleştirilebilir.
Ana Özellikler
1) 6 fazlı akım(6×32A) + 4 fazlı gerilim(4×300V) çıkışı
2) Hem yerel test hem de PC uzaktan testi mevcut
3) Yüksek performanslı doğrusal güç amplifikatörü
4) Dahili dalga formu izleme ve kaydetme
5) Akıllı kendini koruma
6) Bağımsız Yrd.Koruma rölelerine güç sağlamak için DC
7) Otomatik ve manuel test modları mevcuttur
8) Yerleşik GPS ile uçtan uca test gerçekleştirin
Teknik veri
Akım Üreteci
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…32A |
| 3 fazlı AC(LN) | 3x0…64A | |
| 1 fazlı AC(LL-LN) | 1x0…192A | |
| DC(LN) | 6x0…±15A | |
| Güç | 6 fazlı AC(LN) | 32A'da 6x240VA |
| 3 fazlı AC(LN) | 64A'da 3x400VA | |
| 1 fazlı AC(LL-LN) | 192A'da 1x750VA | |
| DC(LN) | 15A'da 6x240VA | |
| Kesinlik | AC: ±2.5mA(≤0.5A), ≤0.05% (0,5~32A) | |
| DC: ≤0.1% | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 4 fazlı AC(LN) | 4x0…300V |
| 1 fazlı AC(LL) | 1x0…600V | |
| DC(LN) | 4x0…±300V | |
| Güç | 4 fazlı AC(LN) | 300V'da 4x80VA |
| 1 fazlı AC(LL) | 600V'da 1x160VA | |
| DC(LN) | 300V'da 4x80VA | |
| Kesinlik | AC: ±5mV(≤5V), ≤0.05% (5~300V) | |
| DC: ≤0.1% | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme
| Voltaj aralığı | 0-300V |
| Çıkış doğruluğu | ≤0.5% |
| Güç | maks.160VA |
İkili Girişler
| Sayı | 10 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”: 0-6V;“1”:11V-250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ≤0.1ms |
| Zaman çözünürlüğü | 0.1 ms |
İkili Çıkışlar
| Sayı | 8 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
DC Voltaj Ölçüm Girişi
| Ölçüm aralığı | 0 ... ±10 V |
| Kesinlik | hata < 0.02 % rg.tip., < %0.05 rg.guar. |
DC Akım Ölçüm Girişi
| Ölçüm aralığı | 0 ... ±20 mA |
| Kesinlik | hata < 0.02 % rg.tip., < %0.05 rg.guar. |
Dahili İzleme ve Kayıt
| izleme | 6 fazlı akım ve 4 fazlı gerilim çıkışları |
| Kayıt | analog çıkışlar |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz),<2mHz(65~450Hz),<5mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.1° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | AC220V/230V±%10, 1 fazlı |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A |
| Bağ | standart AC soketi (IEC 60320) |
Çeşitli
| Ağırlık | 14,8 kg (32,63 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 392x272x237 mm (15,43x10,71x9,33 inç) |
| bağlantı noktası | 1 Ethernet bağlantı noktası |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Yüksek Hassasiyetli Altı Fazlı Röle Test Sistemi RELAYSTAR-H60, ABB, GE, ALSTOM, SIEMENS, Schneider, SEL, NR, SIFANG, CYG SUNRI vb. üreticiler tarafından üretilen her türlü koruma rölesini test etmek için güçlü bir araçtır.
Yüksek Hassasiyetli Altı Fazlı Röle Test Sistemi RELAYSTAR-H60, ISO 9001 tescilli bir sistem altında geliştirilmiş ve üretilmiştir.
