| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | GRT-300 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Karton |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Toprak Direnci Test Cihazı, Toprak Direnci Test Cihazı | 2/3/4 tel yöntemi ile Toprak Direnci Ölçümü: | 0.00Ω-30.00kΩ |
|---|---|---|---|
| Çift Kelepçe ile Toprak Direnci Ölçümü: | 0.01Ω-100Ω | Seçim yöntemi ile Toprak Direnci Ölçümü: | 0.00Ω-3000Ω |
| toprak direnci: | 0.00Ωm-9999kΩm | toprak gerilimi: | 0.00V-100.0V |
| Vurgulamak: | Çift Kelepçeler Zemin Direnci Test Cihazları,Toprak Zemin Direnci Test Cihazları,Otomatik Toprak Direnci Test Cihazı |
||

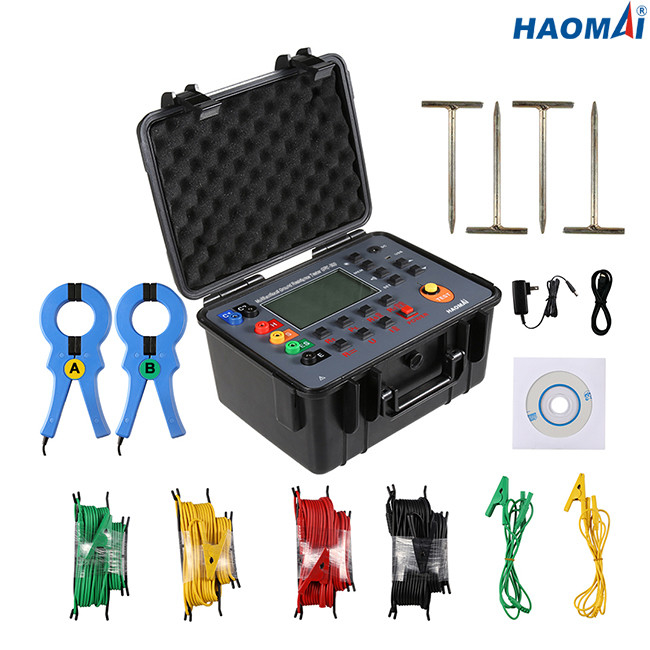

Çift Kelepçeli Dijital Toprak Direnci ve Toprak Direnci Test Cihazı
Modeli: GRT-300
GRT-300, hassas 4 telli yöntem, 3 telli yöntem, basit 2 telli yöntem, seçim yöntemi veya çift kelepçe yöntemiyle toprak direncini ölçmek ve ayrıca toprak direncini ve toprak voltajını ölçmek için kapsamlı bir cihazdır.
Büyük kalibreli akım pensi tasarımı ve çift pens ölçüm teknolojisinin kullanımı ile GRT-300, yardımcı direk takmaya ve topraklama gövdesini ekipmandan ayırmaya gerek kalmadan çevrimiçi ölçüm yapabilir.
GRT-300 test cihazı, onu gerçek bir dış mekan cihazı yapan IP54 derecesine sahiptir.Geniş, net, okunması kolay arkadan aydınlatmalı LCD ekran ve başparmak boyutunda test düğmeleri, cihazı özellikle dış mekan zemin testi koşullarına uygun hale getirir.
GRT-300 Dijital Toprak Direnci ve Toprak Direnci Test Cihazı, yaygın olarak bulunan ve mükemmel test süresi sağlayan ve bekleme için 100 saatten fazla süren 6V/4.5Ah kurşun-asit pil ile çalışır.Pil şarj cihazı yerleşiktir ve cihaz bir adaptörle birlikte verilir.Pil durumu, bir çubuk grafik kullanılarak görüntülenir.
GRT-300 test cihazı, sıkı güvenlik standartlarına uygundur ve CAT III 300V ve CAT IV 150V olarak derecelendirilmiştir.Toprak empedansı IEC61557-1'e ve toprak direnci IEC61557-5'e uygundur.
Teknik veri
| İşlev | toprak direncini dört telli, üç telli veya iki telli yöntemle, seçim yöntemiyle veya çift kelepçe yöntemiyle ölçün, toprak direncini ölçün, toprak gerilimini ve AC gerilimini ölçün |
| Ortam sıcaklığı ve nemi | 23℃±5℃, %75 rh altında |
| Güç kaynağı | DC 6V/4.5Ah kurşun-asit pil, bekleme için 100 saatten fazla sürer |
| parazit gerilimi | <20V (kaçınılmalıdır) |
| parazit akımı | <2A (kaçınılmalıdır) |
| R ölçümü sırasında elektrot aralığı | a＞5d |
| ρ ölçümü sırasında elektrot aralığı | a＞20h |
| Yardımcı toprak empedansı | referans koşulu <100Ω, çalışma koşulu <5kΩ |
| Ölçüm aralığı | Toprak direnci: 0.00Ω~30.00kΩ |
| Toprak direnci: 0.00Ωm~9999kΩm | |
| Toprak voltajı: 0.00V~100.0V | |
| Ölçüm modu | Hassas dört telli veya üç telli ölçüm, basit iki telli ölçüm |
| Ölçüm metodu |
Toprak direnci: anma akımı ve kutup değiştirme yöntemi Toprak direnci: dört kutuplu yöntem Toprak gerilimi: ortalama düzeltme (arayüz arasında S-ES) |
| Test sıklığı | 128Hz |
| Kısa devre test akımı | > 20mA (sinüs dalgası) |
| Açık devre test voltajı | AC 28V maks. |
| Elektrot aralığı aralığı | 1m~100m ayarlanabilir |
| Vites değişimi | Toprak direnci: tam otomatik vites değiştirme 0.00Ω~30.00kΩ |
| Toprak direnci: tam otomatik kaydırma 0,00 Ωm~9999kΩm | |
| arka ışık | kontrol edilebilir gri ekran arka ışığı, loş yerlerde kullanıma uygun |
| Ekran modu | 4 bit geniş LCD ekran, gri ekran arka aydınlatması |
| Ölçüm talimatları | Ölçüm sırasında yanıp sönen LED göstergesi |
| LCD boyutu | 111mm×68mm |
| LCD ekran alanı | 108mm×65mm |
| Enstrüman boyutları | UxGxY: 277.2mm×227.5mm×153mm |
| Standart test uçları | 4 adet: kırmızı 15m, siyah 15m, sarı 10m, yeşil 10m |
| Basit test uçları | 2 adet: sarı 1,6m, yeşil 1,6m |
| Yardımcı Topraklama çubuğu | 4 adet: φ10mm×200mm |
| Zamanı ölçmek | Toprak voltajı: yaklaşık 3 kez/sn. |
| Toprak direnci / toprak direnci: yaklaşık 7 sn./zaman | |
| Hat voltajı | AC100V altında ölçüm (toprak gerilimi ölçüm fonksiyonu ticari gücü ölçmek için kullanılamaz) |
| USB arabirimi | USB arabirimi ile yazılım izleme, depolama verileri kaydedilmek ve yazdırılmak üzere bilgisayara yüklenebilir. |
| iletişim kablosu | 1 adet USB iletişim kablosu, uzunluk: 1.5m |
| Veri depolama | 500 veri seti."MEM" hafıza göstergesidir, "FULL" sembolü hafızanın dolu olduğunu gösterir. |
| Veri sorgusu | "MR" sembolü görünür |
| taşma ekranı | Aşırı aralık taşma fonksiyonu: "OL" sembolü belirir. |
| girişim testi | Girişim sinyallerinin otomatik olarak tanımlanması."GÜRÜLTÜ" sembolü, parazit voltajının 5V'tan yüksek olduğunu gösterir. |
| Yardımcı zemin testi | Yardımcı toprak empedansı test fonksiyonu ile, 0,00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50kΩ, Rs max = 3kΩ +100R <50kΩ) |
| Alarm fonksiyonu | Ölçülen değer alarm ayar değerini aştığında alarm verin |
| Batarya voltajı | Pil gücünün gerçek zamanlı gösterimi, pil voltajı düşük olduğunda zamanında şarjı hatırlatır. |
| Otomatik Kapanma | “APO” sembolü görünür, 15 dakika sonra otomatik kapanma |
| Güç tüketimi | Bekleme: 40mA (arka ışık kapalı) |
| Arka ışığı aç: yaklaşık 43mA | |
| Çalışma: 75mA (arka ışık kapalı) | |
| Ağırlık | Cihaz: 2,45 kg (pil dahil) |
| Test uçları: 1,3 kg | |
| Yardımcı topraklama çubuğu: 0,85 kg (4 adet) | |
| Çalışma sıcaklığı ve nem | -10℃～40℃, %80RH altında |
| Depolama sıcaklığı ve nem | -20℃～60℃, %70 bağıl nem |
| Aşırı yükleme koruması | Toprak empedansı ölçümü: HE ve S-ES portları arasında AC 280V/3 saniye |
| İzolasyon testi | 20MΩ yukarıda (devre ve kasa arasında 500V) |
| dayanım gerilimi | AC 3700V/rms(devre ve kasa arası) |
| EMC | IEC61326 |
| Emniyet |
IEC61010-1(CAT Ⅲ 300V, CAT IV 150V, kirlilik seviyesi 2) IEC61010-031 IEC61557-1(toprak empedansı) IEC61557-5(toprak direnci) JJG 366-2004 |
Ölçüm Aralığı ve Doğruluk
| Test Fonksiyonu | Menzil | Kesinlik | Çözünürlük |
| Toprak direncini ölçmek için 2/3/4 tel yöntemi | 0.00Ω～29.99Ω | ±2%rdg±5dgt(not 1) | 0.01Ω |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| DC direnci | 0.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω |
| 300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| Toprak direncini ölçmek için seçim yöntemi | 0.00Ω～29.99Ω | ±2%rdg±5dgt(not 1) | 0.01Ω |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω~3000Ω | ±2%rdg±3dgt | 1Ω | |
| Toprak direncini ölçmek için çift kelepçe yöntemi | 0,01Ω～0,99Ω | ±10%rdg±10dgt | 0.01Ω |
| 1.0Ω～9.9Ω | 0.1Ω | ||
| 10Ω～100Ω | 1Ω | ||
| Toprak direnci(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR (not 2) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| toprak gerilimi | AC 0,00~100.0V | ±2%rdg±3dgt | 0.01V |
| AC akım | AC 0.0mA~1000A | ±2%rdg±3dgt | 0.1mA |
