| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | GRT-300 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Karton |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Topraklama Direnci Test Cihazı | 2/3/4 tel yöntemi ile Toprak Direnci Ölçümü: | 0.00Ω-30.00kΩ |
|---|---|---|---|
| Çift Kelepçe ile Toprak Direnci Ölçümü: | 0.01Ω-100Ω | toprak direnci: | 0.00Ωm-9999kΩm |
| toprak gerilimi: | 0.00V-100.0V | AC akım: | 0.0mA-1000A |
| Vurgulamak: | ISO9001 Toprak Direnci Test Cihazları,1000A Çift Kelepçeli Toprak Direnci Test Cihazları,3700V/rms Toprak Direnci Test Cihazı |
||

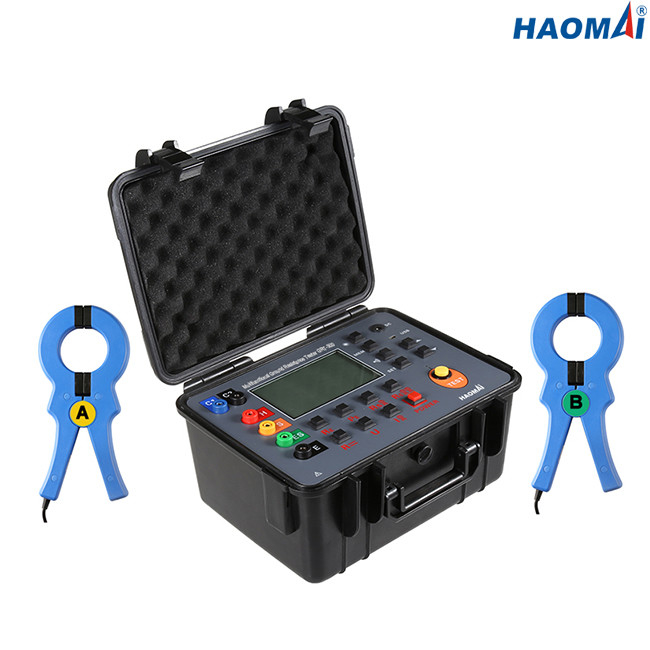

Çift Kelepçeli Toprak Direnci Test Cihazı
Modeli: GRT-300
Çift Kelepçeli Toprak Direnci Test Cihazı GRT-300, çoklu ölçüm yöntemlerini entegre eden gelişmiş bir toprak direnci test cihazıdır.Cihaz, yalnızca geleneksel yardımcı kutupla toprak direncini ölçme işlevine sahip değildir, aynı zamanda yardımcı kutup olmadan toprak direncini ölçme işlevine de sahiptir.Toprak direnci testini ölçmek için mikroişlemci kontrol hassas 4 telli yöntem, 3 telli yöntem ve basit 2 telli yöntem, seçim yöntemi, çift kelepçe yöntemi aracılığıyla geniş LCD gri ekran arka ışık ekranı ve mikroişlemci teknolojisini benimser.Büyük kalibreli akım pens tasarımı ve çift pens ölçüm teknolojisinin kullanımı ile, yardımcı direk takmaya ve topraklama gövdesini ekipmandan ayırmaya gerek kalmadan çevrimiçi ölçüm gerçekleştirilir.
Çift Kelepçeli Toprak Direnci Test Cihazı GRT-300, telekomünikasyon, elektrik enerjisi, hava durumu, bilgisayar odası, petrol sahası, güç dağıtım hattı, kule iletim hattı, benzin istasyonu, fabrika topraklama ağı, paratoner vb. alanlarda yaygın olarak kullanılmaktadır.
Teknik veri
| İşlev | dört telli, üç telli veya iki telli yöntemle toprak direncini ölçün, toprak direncini ölçün, toprak voltajını ve AC voltajını ölçün |
| Ortam sıcaklığı ve nemi | 23℃±5℃, %75 rh altında |
| Güç kaynağı | DC 6V/4.5Ah kurşun-asit pil, bekleme için 100 saatten fazla sürer |
| parazit gerilimi | <20V (kaçınılmalıdır) |
| parazit akımı | <2A (kaçınılmalıdır) |
| R ölçümü sırasında elektrot aralığı | a＞5d |
| ρ ölçümü sırasında elektrot aralığı | a＞20h |
| Yardımcı toprak empedansı | referans koşulu <100Ω, çalışma koşulu <5kΩ |
| Ölçüm aralığı | Toprak direnci: 0.00Ω~30.00kΩ |
| Toprak direnci: 0.00Ωm~9999kΩm | |
| Toprak voltajı: 0.00V~100.0V | |
| Ölçüm modu | Hassas dört telli veya üç telli ölçüm, basit iki telli ölçüm |
| Ölçüm metodu |
Toprak direnci: anma akımı ve kutup değiştirme yöntemi Toprak direnci: dört kutuplu yöntem Toprak gerilimi: ortalama düzeltme (arayüz arasında S-ES) |
| Test sıklığı | 128Hz |
| Kısa devre test akımı | > 20mA (sinüs dalgası) |
| Açık devre test voltajı | AC 28V maks. |
| Elektrot aralığı aralığı | 1m~100m ayarlanabilir |
| Vites değişimi | Toprak direnci: tam otomatik vites değiştirme 0.00Ω~30.00kΩ |
| Toprak direnci: tam otomatik kaydırma 0,00 Ωm~9999kΩm | |
| arka ışık | kontrol edilebilir gri ekran arka ışığı, loş yerlerde kullanıma uygun |
| Ekran modu | 4 bit geniş LCD ekran, gri ekran arka aydınlatması |
| Ölçüm talimatları | Ölçüm sırasında yanıp sönen LED göstergesi |
| LCD boyutu | 111mm×68mm |
| LCD ekran alanı | 108mm×65mm |
| Enstrüman boyutları | UxGxY: 277.2mm×227.5mm×153mm |
| Standart test uçları | 4 adet: kırmızı 15m, siyah 15m, sarı 10m, yeşil 10m |
| Basit test uçları | 2 adet: sarı 1,6m, yeşil 1,6m |
| Yardımcı Topraklama çubuğu | 4 adet: φ10mm×200mm |
| Zamanı ölçmek | Toprak voltajı: yaklaşık 3 kez/sn. |
| Toprak direnci / toprak direnci: yaklaşık 7 sn./zaman | |
| Hat voltajı | AC100V altında ölçüm (toprak gerilimi ölçüm fonksiyonu ticari gücü ölçmek için kullanılamaz) |
| USB arabirimi | USB arabirimi ile yazılım izleme, depolama verileri kaydedilmek ve yazdırılmak üzere bilgisayara yüklenebilir. |
| iletişim kablosu | 1 adet USB iletişim kablosu, uzunluk: 1.5m |
| Veri depolama | 500 veri seti."MEM" hafıza göstergesidir, "FULL" sembolü hafızanın dolu olduğunu gösterir. |
| Veri sorgusu | "MR" sembolü görünür |
| taşma ekranı | Aşırı aralık taşma fonksiyonu: "OL" sembolü belirir. |
| girişim testi | Girişim sinyallerinin otomatik olarak tanımlanması."GÜRÜLTÜ" sembolü, parazit voltajının 5V'tan yüksek olduğunu gösterir. |
| Yardımcı zemin testi | Yardımcı toprak empedansı test fonksiyonu ile, 0,00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50kΩ, Rs max = 3kΩ +100R <50kΩ) |
| Alarm fonksiyonu | Ölçülen değer alarm ayar değerini aştığında alarm verin |
| Batarya voltajı | Pil gücünün gerçek zamanlı gösterimi, pil voltajı düşük olduğunda zamanında şarjı hatırlatır. |
| Otomatik Kapanma | “APO” sembolü görünür, 15 dakika sonra otomatik kapanma |
| Güç tüketimi | Bekleme: 40mA (arka ışık kapalı) |
| Arka ışığı aç: yaklaşık 43mA | |
| Çalışma: 75mA (arka ışık kapalı) | |
| Ağırlık | Cihaz: 2,45 kg (pil dahil) |
| Test uçları: 1,3 kg | |
| Yardımcı topraklama çubuğu: 0,85 kg (4 adet) | |
| Çalışma sıcaklığı ve nem | -10℃～40℃, %80 rh altında |
| Depolama sıcaklığı ve nem | -20℃～60℃, %70 rh altında |
| Aşırı yükleme koruması | Toprak empedansı ölçümü: HE ve S-ES portları arasında AC 280V/3 saniye |
| İzolasyon testi | 20MΩ yukarıda (devre ve kasa arasında 500V) |
| dayanım gerilimi | AC 3700V/rms(devre ve kasa arası) |
| EMC | IEC61326 |
| Emniyet |
IEC61010-1(CAT Ⅲ 300V, CAT IV 150V, kirlilik seviyesi 2) IEC61010-031 IEC61557-1(toprak empedansı) IEC61557-5(toprak direnci) JJG 366-2004 |
Ölçüm Aralığı ve Doğruluk
| Test Fonksiyonu | Menzil | Kesinlik | Çözünürlük |
| Toprak direncini ölçmek için 2/3/4 tel yöntemi | 0.00Ω～29.99Ω | ±2%rdg±5dgt(not 1) | 0.01Ω |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| DC direnci | 0.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω |
| 300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| Toprak direncini ölçmek için seçim yöntemi | 0.00Ω～29.99Ω | ±2%rdg±5dgt(not 1) | 0.01Ω |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω~3000Ω | ±2%rdg±3dgt | 1Ω | |
| Toprak direncini ölçmek için çift kelepçe yöntemi | 0,01Ω～0,99Ω | ±10%rdg±10dgt | 0.01Ω |
| 1.0Ω～9.9Ω | 0.1Ω | ||
| 10Ω～100Ω | 1Ω | ||
| Toprak direnci(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR (not 2) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| toprak gerilimi | AC 0,00~100.0V | ±2%rdg±3dgt | 0.01V |
| AC akım | AC 0.0mA~1000A | ±2%rdg±3dgt | 0.1mA |
Not 1:Referans koşulları: Rh Rs < 100Ω ile doğruluk
Çalışma koşulları: Rh max＝3kΩ+100R＜50kΩ, Rs max＝3kΩ+100R＜50kΩ
Not 2:R'nin ölçüm doğruluğuna bağlıdır.
π=3.14, a: 1 m~100m
Çift Kelepçeli Toprak Direnci Test Cihazı GRT-300, topraklama direncini, toprak direncini, DC direncini, toprak voltajını ve AC akımını ölçmek için kararlı ve güvenilir bir araçtır.
