| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | GRT-200 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Karton |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Topraklama Direnci Test Cihazı | Toprak direnci ölçümü: | 0.00Ω-30.00kΩ |
|---|---|---|---|
| toprak direnci: | 0.00Ωm-9999kΩm | toprak gerilimi: | 0.00V-100.0V |
| Yardımcı toprak empedansı: | çalışma koşulu <5kΩ | Veri depolama: | 500 veri seti |
| Vurgulamak: | Çok Modlu Toprak Direnci Test Cihazları,128Hz Toprak Direnci Test Cihazları,Ultraportable Topraklama Direnci Test Cihazı |
||

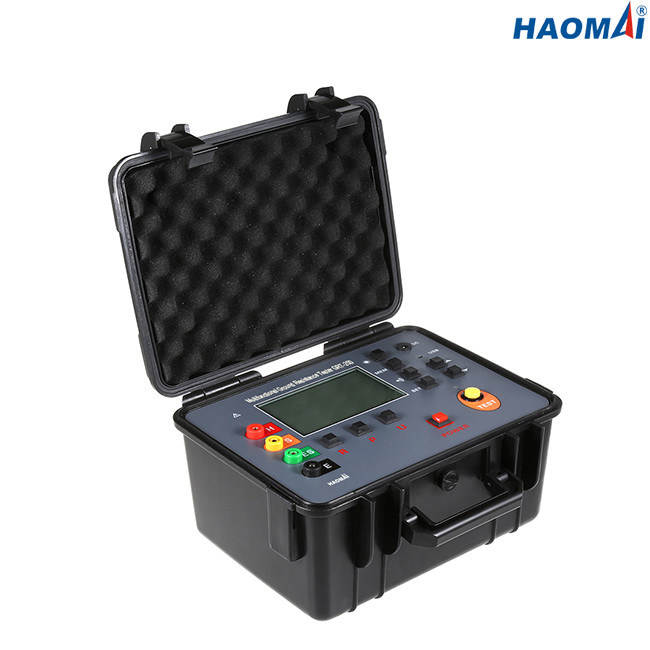

Çok Fonksiyonlu Toprak Direnci Test Cihazı
Modeli: GRT-200
Çok Fonksiyonlu Toprak Direnci Test Cihazı GRT-200, toprak direncini dört telli yöntem, üç telli yöntem veya iki telli yöntemle ölçmek ve ayrıca toprak direncini ölçmek için tasarlanmıştır.
Teknik veri
| İşlev | dört telli, üç telli veya iki telli yöntemle toprak direncini ölçün, toprak direncini ölçün, toprak voltajını ve AC voltajını ölçün |
| Ortam sıcaklığı ve nemi | 23℃±5℃, %75 rh altında |
| Güç kaynağı | DC 6V/4.5Ah kurşun-asit pil, bekleme için 100 saatten fazla sürer |
| parazit gerilimi | <20V (kaçınılmalıdır) |
| parazit akımı | <2A (kaçınılmalıdır) |
| R ölçümü sırasında elektrot aralığı | a＞5d |
| ρ ölçümü sırasında elektrot aralığı | a＞20h |
| Yardımcı toprak empedansı | referans koşulu <100Ω, çalışma koşulu <5kΩ |
| Ölçüm aralığı | Toprak direnci: 0.00Ω~30.00kΩ |
| Toprak direnci: 0.00Ωm~9999kΩm | |
| Toprak voltajı: 0.00V~100.0V | |
| Ölçüm modu | Hassas dört telli veya üç telli ölçüm, basit iki telli ölçüm |
| Ölçüm metodu |
Toprak direnci: anma akımı ve kutup değiştirme yöntemi Toprak direnci: dört kutuplu yöntem Toprak gerilimi: ortalama düzeltme (arayüz arasında S-ES) |
| Test sıklığı | 128Hz |
| Kısa devre test akımı | > 20mA (sinüs dalgası) |
| Açık devre test voltajı | AC 28V maks. |
| Elektrot aralığı aralığı | 1m~100m ayarlanabilir |
| Vites değişimi | Toprak direnci: tam otomatik vites değiştirme 0.00Ω~30.00kΩ |
| Toprak direnci: tam otomatik kaydırma 0,00 Ωm~9999kΩm | |
| arka ışık | kontrol edilebilir gri ekran arka ışığı, loş yerlerde kullanıma uygun |
| Ekran modu | 4 bit geniş LCD ekran, gri ekran arka aydınlatması |
| Ölçüm talimatları | Ölçüm sırasında yanıp sönen LED göstergesi |
| LCD boyutu | 111mm×68mm |
| LCD ekran alanı | 108mm×65mm |
| Enstrüman boyutları | UxGxY: 277.2mm×227.5mm×153mm |
| Standart test uçları | 4 adet: kırmızı 15m, siyah 15m, sarı 10m, yeşil 10m |
| Basit test uçları | 2 adet: sarı 1,6m, yeşil 1,6m |
| Yardımcı Topraklama çubuğu | 4 adet: φ10mm×200mm |
| Zamanı ölçmek | Toprak voltajı: yaklaşık 3 kez/sn. |
| Toprak direnci / toprak direnci: yaklaşık 7 sn./zaman | |
| Hat voltajı | AC100V altında ölçüm (toprak gerilimi ölçüm fonksiyonu ticari gücü ölçmek için kullanılamaz) |
| USB arabirimi | USB arabirimi ile yazılım izleme, depolama verileri kaydedilmek ve yazdırılmak üzere bilgisayara yüklenebilir. |
| iletişim kablosu | 1 adet USB iletişim kablosu, uzunluk: 1.5m |
| Veri depolama | 500 veri seti."MEM" hafıza göstergesidir, "FULL" sembolü hafızanın dolu olduğunu gösterir. |
| Veri sorgusu | "MR" sembolü görünür |
| taşma ekranı | Aşırı aralık taşma fonksiyonu: "OL" sembolü belirir. |
| girişim testi | Girişim sinyallerinin otomatik olarak tanımlanması."GÜRÜLTÜ" sembolü, parazit voltajının 5V'tan yüksek olduğunu gösterir. |
| Yardımcı zemin testi | Yardımcı toprak empedansı test fonksiyonu ile, 0,00KΩ ~ 30kΩ (Rh max = 3kΩ +100R <50kΩ, Rs max = 3kΩ +100R <50kΩ) |
| Alarm fonksiyonu | Ölçülen değer alarm ayar değerini aştığında alarm verin |
| Batarya voltajı | Pil gücünün gerçek zamanlı gösterimi, pil voltajı düşük olduğunda zamanında şarjı hatırlatır. |
| Otomatik Kapanma | “APO” sembolü görünür, 15 dakika sonra otomatik kapanma |
| Güç tüketimi | Bekleme: 40mA (arka ışık kapalı) |
| Arka ışığı aç: yaklaşık 43mA | |
| Çalışma: 75mA (arka ışık kapalı) | |
| Ağırlık | Cihaz: 2,45 kg (pil dahil) |
| Test uçları: 1,3 kg | |
| Yardımcı topraklama çubuğu: 0,85 kg (4 adet) | |
| Çalışma sıcaklığı ve nem | -10℃～40℃, %80 rh altında |
| Depolama sıcaklığı ve nem | -20℃～60℃, %70 rh altında |
| Aşırı yükleme koruması | Toprak empedansı ölçümü: HE ve S-ES portları arasında AC 280V/3 saniye |
| İzolasyon testi | 20MΩ yukarıda (devre ve kasa arasında 500V) |
| dayanım gerilimi | AC 3700V/rms(devre ve kasa arası) |
| EMC | IEC61326 |
| Emniyet |
IEC61010-1(CAT Ⅲ 300V, CAT IV 150V, kirlilik seviyesi 2) IEC61010-031 IEC61557-1(toprak empedansı) IEC61557-5(toprak direnci) JJG 366-2004 |
Ölçüm Aralığı ve Doğruluk
| Test Fonksiyonu | Menzil | Kesinlik | Çözünürlük |
| Toprak direnci (R) | 0.00Ω～30.00Ω | ±2%rdg±5dgt (Not1) | 0.01Ω |
| 30.0Ω~300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω~3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
|
Zemin Özdirenci (ρ)
|
0.00Ωm～99.99Ωm | ρ=2πaR (Not 2) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| toprak gerilimi | AC 0,00~100.0V | ±2%rdg±3dgt | 0.01V |
Not 1:Referans koşulları: Rh Rs < 100Ω ile doğruluk
Çalışma koşulları: Rh max＝3kΩ+100R＜50kΩ, Rs max＝3kΩ+100R＜50kΩ
Not 2:R'nin ölçüm doğruluğuna bağlıdır.
π=3.14, a: 1 m~100m
Çok Fonksiyonlu Toprak Direnci Test Cihazı GRT-200, toprak direncini ve toprak direncini ölçmek için ideal bir araçtır.
