| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | HIT-15 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Karton |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Yalıtım Direnci Test Cihazı, Megohm Metre | Max. Maks. test voltage test gerilimi: | 15kv |
|---|---|---|---|
| İzolasyon Direnci Aralığı: | 0.01MΩ-50TΩ | DC Gerilim Aralığı: | 0-1000V |
| AC Voltaj Aralığı: | 0-750V | DAR ve PI Ölçümü: | Mevcut |
| Vurgulamak: | 15kV İzolasyon Direnci Test Cihazları,50Hz İzolasyon Direnci Test Cihazları,Hava Koşullarına Dayanıklı Megohmmetre İzolasyon Direnci Test Cihazı |
||

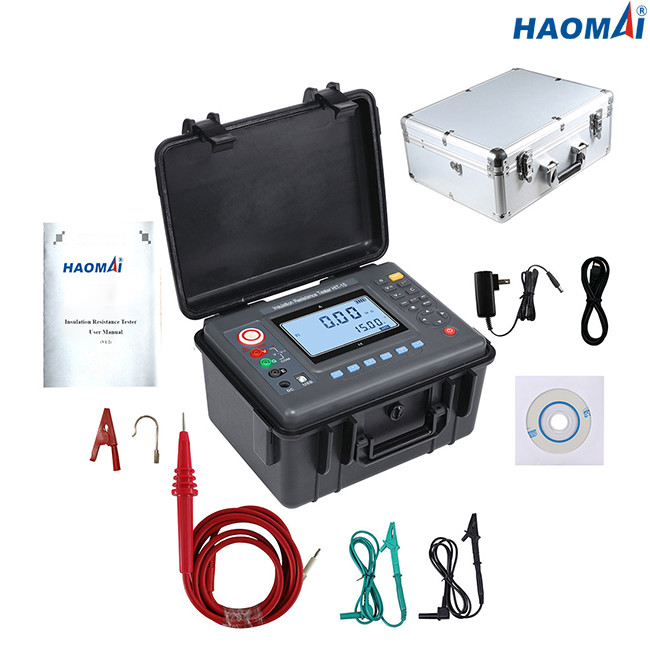

15kV DC İzolasyon Direnci Test Cihazı
Model: HIT-15
Yalıtım Direnci testi, bir ürünün elektrik yalıtımının etkinliğini gösteren nicel bir testtir.Ana uygulamalar arasında kablolar, transformatörler, motorlar/jeneratörler, devre kesiciler ve burçlar bulunur.
HIT-15, 15 kV'a kadar yalıtım direnci testleri yapmak için tasarlanmıştır.
50 TΩ maksimum direnç.HIT-15, DAR(Dielektrik Soğurma Oranı) ve PI(Polarizasyon İndeksi) ölçümü sunar.
HIT-15, 10uf ila 100nf arasında test nesnesinin kapasitansını ölçebilir.
HIT-15 için, piller boşaldığında bir AC kaynağından hızlı şarj sağlayan 12V şarj edilebilir Li-ion pil kullanılır.
HIT-15, eksiksiz bir test modu paketinin yanı sıra yerleşik belleğe ve bir dizüstü bilgisayara veri indirme özelliğine sahiptir.
IP54 hava koşullarına dayanıklı muhafaza, dış mekan çalışması için tasarlanmıştır.HIT-15 ünitesi, test cihazını koruyacak ve nem ve toz girişini ortadan kaldıracak kadar sağlamdır.
Ana Özellikler
1) 50 TΩ @ 15 kV'a kadar yalıtım direnci
2) Anma gerilimi: 500V, 1kV, 2.5kV, 5kV,10kV,15kV
3) AC voltaj aralığı: 0-750V
4) DC voltaj aralığı: 0-1000V
5) Test nesnesinin kapasitansını ölçer
6) DAR(Dielektrik Absorpsiyon Oranı) ve PI(Polarizasyon İndeksi) ölçer
7) Yüksek akım 6mA kısa devre akım çıkışı
8) Arkadan aydınlatmalı geniş LCD ekran
9) Gelişmiş bellek ve ekrandan hatırlama
10) USB arabirimi aracılığıyla yerleşik sonuçların indirilmesi
11) IP54 hava koşullarına dayanıklı muhafaza
12) CAT Ⅲ 300V değerinde güvenlik
Teknik veri
| İşlev | yalıtım direnci testi, voltaj testi |
| Temel Koşullar | 23°C±5°C, %75 bağıl nemin altında |
| Anma Gerilimi (V) | 500V, 1kV, 2.5kV, 5kV,10kV,15kV |
| Test Voltajı (V) | anma gerilimi x(1±10%) |
| İzolasyon Direnci Aralığı | 0.01MΩ~50TΩ |
| İzolasyon Direnci Çözünürlüğü | 0.01MΩ |
| DC Gerilim Aralığı | 0~1000V |
| DC Voltaj Çözünürlüğü | 0.1V |
| AC Voltaj Aralığı | 0~750V |
| AC Voltaj çözünürlüğü | 0.1V |
| Çıkış Kısa Devre Akımı | ≥6mA |
| Dielektrik Soğurma Oranı ve Polarizasyon İndeksi Ölçümü | mevcut |
| Güç kaynağı | 12V şarj edilebilir pil |
| arka ışık | kontrol edilebilir gri ekran arka ışığı, loş yerlerde kullanıma uygun |
| Ekran modu | 4 bit geniş LCD ekran, gri ekran arka aydınlatması |
| LCD Ekran Boyutu | 108×65mm |
| Enstrüman Boyutu | 277.2×227.5×153mm(UxGxY) |
| USB arabirimi | yazılım izleme ve veri iletimi için.Kaydedilen veriler, kaydetme ve yazdırma için bilgisayara yüklenebilir. |
| İletişim Hattı | USB iletişim hattı 1 adet |
| Test Hattı | yüksek gerilim soygun kırmızı 3 metre, yüksek gerilim test hattı siyah 1.5smeters, yeşil 1.5 metre |
| Veri depolama | 500 grup."FULL" sembolü, depolamanın dolu olduğunu gösterir. |
| Veri görünümü | veri görüntüleme işlevi: "MR" sembolü ekranı |
| Taşma Göstergesi | taşma fonksiyonu (ölçüm aralığının aşılması): “OL” sembolü ekranı |
| Alarm Fonksiyonu | ölçülen değer ayarlanan değeri aştığında, bir alarm istemi verilecektir |
| Güç tüketimi | bekleme: max.30mA(arka ışık kapalı) |
| arka ışığı aç: max.42mA | |
| ölçüm.max.300mA(arka ışık kapalı) | |
| Alet ağırlığı | 2.75kg (pil dahil) |
| Batarya voltajı | pil voltajı düşük olduğunda, düşük pil sembolü görüntülenecektir. |
| Otomatik kapanma | 15 dakika önyüklemeden sonra otomatik kapanma |
| İzolasyon testi | ≥50MΩ(ölçüm çizgisi ile kasa arasında) |
| Dayanma Gerilimi | AC3kV/50Hz, 1dk |
| Çalışma Sıcaklığı ve Nem | -10℃~+50℃＜%85RH |
| Depolama Sıcaklığı ve Nemi | -15℃~+55℃＜90%RH |
| Emniyet | IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) kirlilik derecesi II, CAT Ⅲ 300V |
İzolasyon Direnci Ölçüm Aralığı ve Doğruluğu
| Ölçüm Fonksiyonu | çıkış voltajı | Ölçüm aralığı | Kesinlik | Çözünürlük |
| Yalıtım direnci |
500V(±%10)
|
0 MΩ～2MΩ | ±5%rdg±5dgt | 0.001MΩ |
| 2 MΩ～20MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 20 MΩ～200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ～2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 2GΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20GΩ～200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200GΩ～2000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 1kV(±%10) | 0 MΩ～5MΩ | ±5%rdg±5dgt | 0.001MΩ | |
| 5 MΩ～50MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 50 MΩ～500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ～5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5GΩ～50GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 50GΩ～500GΩ | ±15%rdg±5dgt | 0.1GΩ | ||
| 500GΩ～5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 2.5kV(±%10) | 0 MΩ～10MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 10 MΩ～100MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 100 MΩ～1000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 1 GΩ～10GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 10 GΩ～100GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 100 GΩ～1000GΩ | ±15%rdg±5dgt | 1GΩ | ||
| 1 TΩ～10TΩ | ±20%rdg±10dgt | 0.01TΩ | ||
| 5kV(±%10) | 0 MΩ～20MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 20 MΩ～200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ～2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 2 GΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20 GΩ～200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200 GΩ～2000GΩ | ±15%rdg±5dgt | 1GΩ | ||
| 2 TΩ～10TΩ | ±%25rdg±10dgt | 0.01TΩ | ||
| 10KV(±%10) | 0 MΩ～50MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 50 MΩ～500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ～5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5 GΩ～50GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 50 GΩ～500GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 500 GΩ～5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 5TΩ～35TΩ | ±35%rdg±10dgt | 0.01TΩ | ||
| 15kV(±%10) | 0 MΩ～60MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 60 MΩ～600MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 600 MΩ～6000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 6 GΩ～60GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 60 GΩ～600GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 600 GΩ～6000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 6 TΩ～50TΩ | ±35%rdg±10dgt | 0.01TΩ |
Kapasitans Ölçüm Aralığı ve Doğruluk
| Ölçüm fonksiyonu | Ölçüm aralığı | kesinlik | çözüm |
| kapasitans | 10uf-50uf | ±15%rdg±5dgt | 0.01uf |
| 1uf-10uf | ±15%rdg±5dgt | 0.1uf | |
| 100nf-10nf | ±15%rdg±5dgt | 0.01nf | |
| 10nf-100nf | ±15%rdg±5dgt | 0.01nf |
15kV DC Yalıtım Direnci Test Cihazı HIT-15, kabloların, transformatörlerin, motorların / jeneratörlerin, devre kesicilerin ve burçların vb. yalıtım direncini ölçmek için güçlü bir araçtır.
