| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | HIT-10 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Karton |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | YG Yalıtım Direnci Test Cihazı, Megohm Metre | Max. Maks. voltage Voltaj: | 10kV |
|---|---|---|---|
| İzolasyon Direnci Aralığı: | 0.01MΩ-35TΩ | DC Gerilim Aralığı: | 0-1000V |
| AC Voltaj Aralığı: | 0-750V | DAR ve PI Ölçümü: | Mevcut |
| Vurgulamak: | ISO9001 İzolasyon Direnci Test Cihazları,Darbeye Dayanıklı İzolasyon Direnci Test Cihazları,10kV Yüksek Gerilim İzolasyon Direnci Test Cihazı |
||

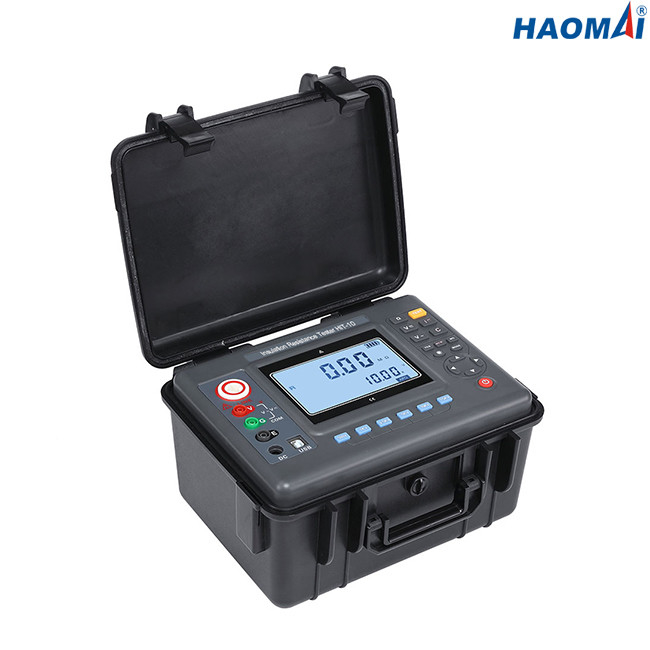

10kV İzolasyon Direnci Test Cihazı
Modeli: HIT-10
10kV İzolasyon Direnci Test Cihazı, çeşitli izolasyon malzemelerinin direncini ve transformatörlerin, motorların, kabloların ve elektrikli ekipmanların izolasyon direncinin ölçülmesi için uygundur.
Teknik veri
| İşlev | yalıtım direnci testi, voltaj testi |
| Temel Koşullar | 23°C±5°C, %75 bağıl nemin altında |
| Anma Gerilimi (V) | 250V, 500V, 1kV, 2.5kV, 5kV, 10kV |
| Test Voltajı (V) | anma gerilimi x(1±10%) |
| İzolasyon Direnci Aralığı | 0.01MΩ~35TΩ |
| İzolasyon Direnci Çözünürlüğü | 0.01MΩ |
| DC Gerilim Aralığı | 0~1000V |
| DC Voltaj Çözünürlüğü | 0.1V |
| AC Voltaj Aralığı | 0~750V |
| AC Voltaj çözünürlüğü | 0.1V |
| Çıkış Kısa Devre Akımı | ≥6mA |
| Dielektrik Soğurma Oranı ve Polarizasyon İndeksi Ölçümü | mevcut |
| Güç kaynağı | 12V şarj edilebilir pil |
| arka ışık | kontrol edilebilir gri ekran arka ışığı, loş yerlerde kullanıma uygun |
| Ekran modu | 4 bit geniş LCD ekran, gri ekran arka aydınlatması |
| LCD Ekran Boyutu | 108×65mm |
| Enstrüman Boyutu | 277.2×227.5×153mm(UxGxY) |
| USB arabirimi | yazılım izleme ve veri iletimi için.Kaydedilen veriler, kaydetme ve yazdırma için bilgisayara yüklenebilir. |
| İletişim Hattı | USB iletişim hattı 1PC |
| Test Hattı | yüksek gerilim soygun kırmızı 3 metre, yüksek gerilim test hattı siyah 1.5smeters, yeşil 1.5 metre |
| Veri depolama | 500 grup."FULL" sembolü, depolamanın dolu olduğunu gösterir. |
| Veri görünümü | veri görüntüleme işlevi: "MR" sembolü ekranı |
| Taşma Göstergesi | taşma fonksiyonu (ölçüm aralığının aşılması): “OL” sembolü ekranı |
| Alarm Fonksiyonu | ölçülen değer ayarlanan değeri aştığında, bir alarm istemi verilecektir |
| Güç tüketimi | bekleme: max.30mA(arka ışık kapalı) |
| arka ışığı aç: max.42mA | |
| ölçüm.max.300mA(arka ışık kapalı) | |
| Alet ağırlığı | 2.75kg (pil dahil) |
| Batarya voltajı | pil voltajı düşük olduğunda, düşük pil sembolü görüntülenecektir. |
| Otomatik kapanma | 15 dakika önyüklemeden sonra otomatik kapanma |
| İzolasyon testi | ≥50MΩ(ölçüm çizgisi ile kasa arasında) |
| Dayanma Gerilimi | AC3kV/50Hz, 1dk |
| Çalışma Sıcaklığı ve Nem | -10℃~+50℃＜%85RH |
| Depolama Sıcaklığı ve Nemi | -15℃~+55℃＜90%RH |
| Emniyet | IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) kirlilik derecesi 2, CAT Ⅲ 300V |
Ölçüm Aralığı ve Doğruluk
| Ölçüm fonksiyonu | çıkış voltajı | Ölçüm aralığı | kesinlik | çözüm |
| Yalıtım direnci | 250V(±%10) | 0 MΩ～1MΩ | ±5%rdg±5dgt | 0.001MΩ |
| 1 MΩ～10MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 10 MΩ～100MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 100MΩ～1000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 1GΩ～10GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 10GΩ～100GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 100GΩ～1000GΩ | ±20%rdg±5dgt | 1GΩ | ||
500V(±%10) | 0 MΩ～2MΩ | ±5%rdg±5dgt | 0.001MΩ | |
| 2 MΩ～20MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 20 MΩ～200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ～2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 2GΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20GΩ～200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200GΩ～2000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 1kV(±%10) | 0 MΩ～5MΩ | ±5%rdg±5dgt | 0.001MΩ | |
| 5 MΩ～50MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
| 50 MΩ～500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ～5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5GΩ～50GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 50GΩ～500GΩ | ±15%rdg±5dgt | 0.1GΩ | ||
| 500GΩ～5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 2.5kV(±%10) | 0 MΩ～10MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 10 MΩ～100MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 100 MΩ～1000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 1 GΩ～10GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 10 GΩ～100GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 100 GΩ～1000GΩ | ±15%rdg±5dgt | 1GΩ | ||
| 1 TΩ～10TΩ | ±20%rdg±10dgt | 0.01TΩ | ||
| 5kV(±%10) | 0 MΩ～20MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 20 MΩ～200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 200 MΩ～2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 2 GΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20 GΩ～200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 200 GΩ～2000GΩ | ±15%rdg±5dgt | 1GΩ | ||
| 2 TΩ～10TΩ | ±%25rdg±10dgt | 0.01TΩ | ||
| 10kV(±%10) | 0 MΩ～50MΩ | ±5%rdg±5dgt | 0.01MΩ | |
| 50 MΩ～500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
| 500 MΩ～5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
| 5 GΩ～50GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 50 GΩ～500GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
| 500 GΩ～5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
| 5TΩ～35TΩ | ±35%rdg±10dgt | 0.01TΩ |
Voltaj Aralığı ve Doğruluk
| Test Fonksiyonu | Ölçüm Aralığı | Kesinlik | Çözünürlük |
| DC gerilimi | DC 0.0V~1000V | ±1.5%rdg±3dgt | 0.1V |
| Alternatif akım voltajı | AC 0,0V~750V | ±1.5%rdg±3dgt | 0.1V |
Mevcut aralık ve doğruluk
| Ölçüm fonksiyonu | Ölçüm aralığı | kesinlik | çözüm |
DC akımı | 1mA-6mA | ±10%rdg±5dgt | 0.01mA |
| 100uA-1000uA | ±10%rdg±5dgt | 1uA | |
| 10uA-100uA | ±10%rdg±5dgt | 0.1uA | |
| 1uA-10uA | ±10%rdg±5dgt | 0.01uA | |
| 100nA-1000nA | ±10%rdg±5dgt | 1nA | |
| 10nA-100nA | ±20%rdg±5dgt | 0.1nA | |
| 1nA-10nA | ±20%rdg±5dgt | 0.01nA | |
| 100pA-1000pA | ±30%rdg±5dgt | 1pA |
Kapasitans Aralığı ve Doğruluk
| Ölçüm fonksiyonu | Ölçüm aralığı | kesinlik | çözüm |
| kapasite | 10uf-50uf | ±15%rdg±5dgt | 0.01uf |
| 1uf-10uf | ±15%rdg±5dgt | 0.1uf | |
| 100nf-10nf | ±15%rdg±5dgt | 0.01nf | |
| 10nf-100nf | ±15%rdg±5dgt | 0.01nf |
