| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | HIT-5H |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | karton |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | YG Yalıtım Direnci Test Cihazı, Megohm Metre | Max. Maks. voltage Voltaj: | 5kV |
|---|---|---|---|
| İzolasyon Direnci Aralığı: | 0.01MΩ-5TΩ | DC Gerilim Aralığı: | 0.01V-1000V |
| AC Voltaj Aralığı: | 0.01V-750V | DAR ve PI Ölçümü: | Mevcut |
| Vurgulamak: | Anti Parazit İzolasyon Direnci Test Cihazı,5kv İzolasyon Direnci Test Cihazı,Elde Taşınabilir 5kv İzolasyon Test Cihazı |
||

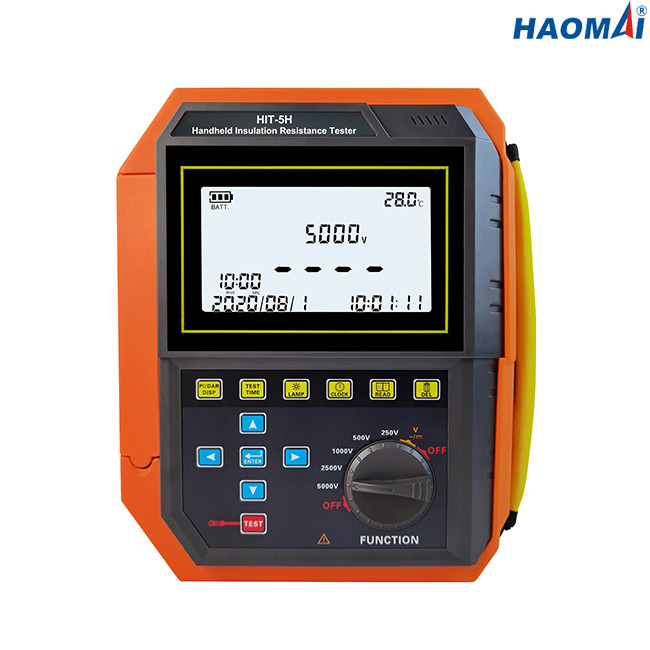

El İzolasyon Direnci Test Cihazı
Modeli: HIT-5H
Yalıtım Direnci Test Cihazı (Yüksek Gerilim DC Yalıtım Direnci Test Cihazı, Megohm Meter olarak da bilinir), çeşitli yalıtım malzemelerinin direncini ve transformatörlerin, motorların, kabloların ve elektrikli ekipmanların yalıtım direncini ölçmek için kullanılır.
El Tipi İzolasyon Direnci Test Cihazı HIT-5H, yüksek hassasiyetli mikro akım ölçüm sistemi, dijital voltaj yükseltme sistemi, otomatik deşarj devresi dahil olmak üzere orta ve büyük ölçekli entegre devreden oluşur.Ölçülen nesneyi bağlamak için sadece yüksek voltajlı bir hat ve bir sinyal hattı kullanmanız gerekir.
El Tipi Yalıtım Direnci Test Cihazı HIT-5H'nin nominal çıkış test voltajı aralığı 250V ila 5000V arasındadır ve yalıtım direnci ölçüm aralığı 0.01MΩ ila 5.00TΩ arasındadır.
Ana Özellikler
1) Yalıtım direncini ölçmek için elde taşınabilir test cihazı
2) AC ve DC voltaj testi mevcut
3)PI ve DAR ölçümü mevcut
4)Test gerilimi: 250V, 500V, 1000V, 2500V, 5000V
5)Yalıtım direnci ölçüm aralığı: 0.01MΩ ila 5.00TΩ
6)Test süresi: 1dk~30dk (test yöntemiyle ilgili olarak, ayarlanabilir)
7) Basit kablo bağlantısı
Teknik veri
Genel Özellikler
| İşlev | İzolasyon direnci, polarizasyon indeksi (PI), dielektrik absorpsiyon oranı (DAR), AC ve DC voltaj testi;otomatik deşarj fonksiyonu;çevresel sıcaklık testi;saat fonksiyonu |
| Güç | DC 14.8V 2200mAh şarj edilebilir lityum pil, tam pil volt yakl.16.8V |
| Test Voltajı | Aralık:250V, 500V, 1000V, 2500V, 5000V |
| Kısa devre akımı | ≥5mA(≥10mA,≥3.5mA,≥1.5mA seçeneği) |
| Kablo Bağlantı Yöntemi | L portu: “L” yüksek voltaj çıkış portu olarak adlandırılır, Hattın sonu olarak adlandırılır ve ölçülen nesnenin bir ucuna yol açar. |
| G portu: Yalıtım malzemelerinin veya kabloların yalıtım direncini üç elektrot yöntemiyle ölçmek için kullanılan ekran ucu olarak adlandırılan "G".Elektrot koruma halkasının ucuna bağlanır. | |
| E bağlantı noktası: "E" olarak adlandırılan topraklama ucu, ölçülen nesnenin toprağa ve sıfır terminallerine bağlayın.Örneğin, motor kabuğu metali, transformatör çekirdeği, kablo koruması. | |
| V bağlantı noktası: AC/DC voltaj ölçüm terminali (AC/DC otomatik tanımlama) | |
| Çözünürlük | İzolasyon Direnci: 0.01MΩ |
| AC Voltajı:0.01V | |
| DC Gerilimi:0.01V | |
| Test zamanı | 1dk~30dk (test yöntemiyle ilgili olarak, ayarlanabilir) |
| arka ışık | Karanlık alan için uygun, kontrol edilebilir beyaz ekran arka ışığı |
| Vardiya | Otomatik vites |
| LCD | 4 haneli LCD ekran, beyaz ekran arka aydınlatması |
| LCD Boyutu | 128mm×75mm |
| LCD ekran Tarla | 124mm×67mm |
| Test Göstergesi | Ölçümde, LED yanıp söner ve ilerleme çubuğu grafiği şunu gösterir: |
| Doluyor Gösterge | Şarj ederken, şarj cihazındaki gösterge ışığı tam şarjdan sonra kırmızı ve yeşildir. |
| Boyutlar | 258mm×215mm×83mm(UxGxY) |
| Standart Test Hattı | Bir kırmızı yüksek gerilim test çubuğu, bir yeşil ve bir siyah test hattı |
| Batarya voltajı | Pilin kalan gücünü görüntüleyin.Pil azaldığında, lütfen zamanında şarj edin |
| İletişim Portu | USB arayüzü ile depolama verileri bilgisayara yüklenebilir, baskıdan tasarruf edin |
| İletişim Hattı | 1 adet USB hattı, uzunluk 1.5m |
| Çalışma akımı | Beklemede: 25mA Maks(arka ışık kapalı)；arka ışık: 25mA Maks (sadece arka ışık açık)；çalışırken: 450mA Maks(arka ışık kapalı) |
| Ağırlık | Cihaz ağırlığı: 2.19kg (pil dahil) |
| Toplam ağırlık: 3.50kg (paket dahil) | |
| Takım geri | Sarı-Siyah çift renkli araç seti, rahat taşıma, iyi görünümlü araç seti |
| Çalışma Sıcaklığı/ Nem | -10℃～40℃, %80RH altında |
| Depolamak Sıcaklık/ Nem | -20℃～60℃, %70 bağıl nem |
| dayanım gerilimi | AC 3700V/rms(kabuğun ön ve arka uçları arasında) |
| Yalıtım direnci | 20MΩ yukarıda (alt metal vida ile üst uç 500V arasında) |
| Elektromanyetik Karakteristik | IEC61326(EMC) |
| Çıkış Voltajı | Test aralığı | Kesinlik |
| 250V (%15) DC | 0.01MΩ~2.50GΩ | ±3%rdg±5dgt |
| 2.50GΩ~250 GΩ | ±15%rdg±5dgt | |
| 500V(%10) DC | 0.01MΩ~5.00GΩ | ±3%rdg±5dgt |
| 5.00GΩ~500 GΩ | ±15%rdg±5dgt | |
| 1000V(%10) DC | 0.01MΩ~10.00GΩ | ±3%rdg±5dgt |
| 10.00GΩ~1.00 TΩ | ±15%rdg±5dgt | |
| 2500V(%10) DC | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
| 25,0GΩ~2,50 TΩ | ±15%rdg±5dgt | |
| 5000V(%10) DC | 0.01MΩ~50.0GΩ | ±3%rdg±5dgt |
| 50.0GΩ~5.00 TΩ | ±15%rdg±5dgt |
AC ve DC Voltaj Ölçüm Aralığı ve Doğruluğu
| Test Fonksiyonu | Ölçüm Aralığı | Kesinlik | Çözünürlük |
| DC gerilimi | 0.01V~1000V | ±2%rdg±3dgt | 0.1V |
| Alternatif akım voltajı | 0.01V~750V | ±2%rdg±3dgt | 0.1V |
Yalıtım Direnci Test Cihazı HIT-5H, çeşitli yalıtım malzemelerinin ve elektrikli ekipmanların yalıtım direncini ölçmek için elde taşınabilir bir araçtır.
