Name: HV 5kV İzolasyon Direnci Test Cihazları 108×65mm LCD Ekran
Brand: HAOMAI
SKU: HIT-5

Ana sayfa Ürünler İzolasyon Direnci Test Cihazları

HV 5kV İzolasyon Direnci Test Cihazları 108×65mm LCD Ekran

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	HAOMAI
Sertifika:	ISO9001:2015
Model numarası:	HIT-5

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 takım
Fiyat:	negotiation
Ambalaj bilgileri:	Taşıma Çantası + Karton
Teslim süresi:	5-10 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	Ayda 400 takım

İletişim

Detaylı ürün tanımı

Ürün adı:	YG Yalıtım Direnci Test Cihazı, Megohm Metre	Max. Maks. voltage Voltaj:	5kV
İzolasyon Direnci Aralığı:	0.01MΩ-10TΩ	DC Gerilim Aralığı:	0-1000V
AC Voltaj Aralığı:	0-750V	DAR ve PI Ölçümü:	Mevcut
Vurgulamak:	5kV İzolasyon Direnci Test Cihazları , 65mm İzolasyon Direnci Test Cihazları , LCD HV İzolasyon Direnci Test Cihazı

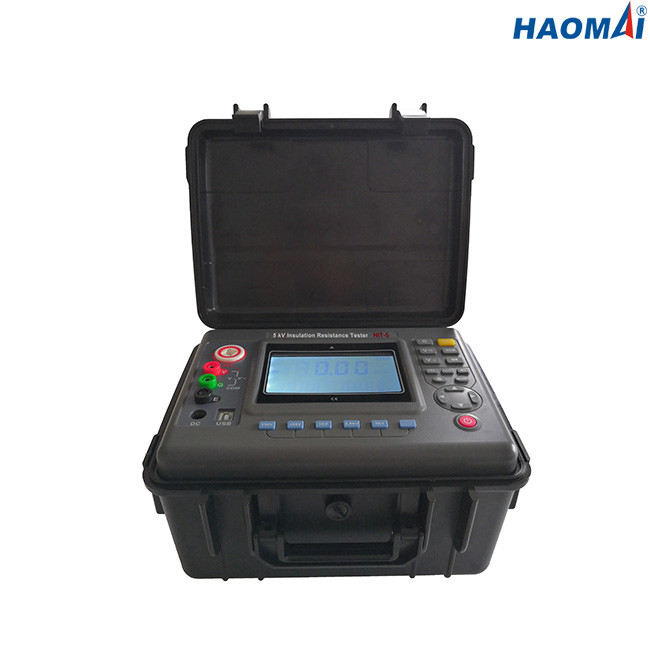

5kV İzolasyon Direnci Test Cihazı

Modeli: HIT-5

Yalıtım Direnci Test Cihazı (Yüksek Gerilim DC Yalıtım Direnci Test Cihazı olarak da bilinir), çeşitli yalıtım malzemelerinin direncini ve transformatörlerin, motorların, kabloların ve elektrikli ekipmanların yalıtım direncini ölçmek için kullanılır.

Teknik veri

İşlev	yalıtım direnci testi, voltaj testi, akım testi, kapasitans testi
Temel Koşullar	23°C±5°C, %75 bağıl nemin altında
Anma Gerilimi (V)	100V, 250V, 500V, 1kV, 2.5kV, 5kV
Test Voltajı (V)	anma gerilimi x(1±10%)
İzolasyon Direnci Aralığı	0.01MΩ~10TΩ
İzolasyon Direnci Çözünürlüğü	0.01MΩ
DC Gerilim Aralığı	0~1000V
DC Voltaj Çözünürlüğü	0.1V
AC Voltaj Aralığı	0~750V
AC Voltaj çözünürlüğü	0.1V
Çıkış Kısa Devre Akımı	≥6mA
Dielektrik Soğurma Oranı(DAR) ve Polarizasyon İndeksi(PI) Ölçümü	mevcut
Güç kaynağı	12V şarj edilebilir pil
arka ışık	kontrol edilebilir gri ekran arka ışığı, loş yerlerde kullanıma uygun
Ekran modu	4 bit geniş LCD ekran, gri ekran arka aydınlatması
LCD Ekran Boyutu	108×65mm
Enstrüman Boyutu	277.2×227.5×153mm(UxGxY)
USB arabirimi	yazılım izleme ve veri iletimi için.Kaydedilen veriler, kaydetme ve yazdırma için bilgisayara yüklenebilir.
İletişim Hattı	USB iletişim hattı 1PC
Test Hattı	yüksek gerilim soygun kırmızı 3 metre, yüksek gerilim test hattı siyah 1.5smeters, yeşil 1.5 metre
Veri depolama	500 grup."FULL" sembolü, depolamanın dolu olduğunu gösterir.
Veri görünümü	veri görüntüleme işlevi: "MR" sembolü ekranı
Taşma Göstergesi	taşma fonksiyonu (ölçüm aralığının aşılması): “OL” sembolü ekranı
Alarm Fonksiyonu	ölçülen değer ayarlanan değeri aştığında, bir alarm istemi verilecektir
Güç tüketimi	bekleme: max.30mA(arka ışık kapalı)
	arka ışığı aç: max.42mA
	ölçüm.max.300mA(arka ışık kapalı)
Alet ağırlığı	2.72kg (pil dahil)
Batarya voltajı	pil voltajı düşük olduğunda, düşük pil sembolü görüntülenecektir.
Otomatik kapanma	15 dakika önyüklemeden sonra otomatik kapanma
İzolasyon testi	≥50MΩ(ölçüm çizgisi ile kasa arasında)
Dayanma Gerilimi	AC3kV/50Hz, 1dk
Çalışma Sıcaklığı ve Nem	-10℃~+50℃＜%85RH
Depolama Sıcaklığı ve Nemi	-15℃~+55℃＜90%RH
Emniyet	IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) kirlilik derecesi 2, CAT Ⅲ 300V

Ölçüm Aralığı ve Doğruluk

Ölçüm Fonksiyonu	Çıkış Voltajı	Ölçüm aralığı	Kesinlik	Çözünürlük
Yalıtım direnci	100V(±%10)	0MΩ～0.5MΩ	±5%rdg±5dgt	0.001MΩ
		0,5MΩ～5MΩ	±5%rdg±5dgt	0.01MΩ
		5MΩ～50MΩ	±5%rdg±5dgt	0.1MΩ
		50MΩ～500MΩ	±5%rdg±5dgt	1MΩ
		0.5GΩ～5GΩ	±5%rdg±5dgt	0.01GΩ
		5GΩ～50GΩ	±10%rdg±5dgt	0.1GΩ
		50GΩ～500GΩ	±20%rdg±5dgt	1GΩ
	250V(±%10)	0 MΩ～1MΩ	±5%rdg±5dgt	0.001MΩ
		1 MΩ～10MΩ	±5%rdg±5dgt	0.01MΩ
		10 MΩ～100MΩ	±5%rdg±5dgt	0.1MΩ
		100MΩ～1000MΩ	±5%rdg±5dgt	1MΩ
		1GΩ～10GΩ	±5%rdg±5dgt	0.01GΩ
		10GΩ～100GΩ	±10%rdg±5dgt	0.1GΩ
		100GΩ～1000GΩ	±20%rdg±5dgt	1GΩ
	500V(±%10)	0 MΩ～2MΩ	±5%rdg±5dgt	0.001MΩ
		2 MΩ～20MΩ	±5%rdg±5dgt	0.01MΩ
		20 MΩ～200MΩ	±5%rdg±5dgt	0.1MΩ
		200 MΩ～2000MΩ	±5%rdg±5dgt	1MΩ
		2GΩ～20GΩ	±5%rdg±5dgt	0.01GΩ
		20GΩ～200GΩ	±10%rdg±5dgt	0.1GΩ
		200GΩ～2000GΩ	±20%rdg±5dgt	1GΩ
	1kV(±%10)	0 MΩ～5MΩ	±5%rdg±5dgt	0.001MΩ
		5 MΩ～50MΩ	±5%rdg±5dgt	0.01MΩ
		50 MΩ～500MΩ	±5%rdg±5dgt	0.1MΩ
		500 MΩ～5000MΩ	±5%rdg±5dgt	1MΩ
		5GΩ～50GΩ	±10%rdg±5dgt	0.01GΩ
		50GΩ～500GΩ	±15%rdg±5dgt	0.1GΩ
		500GΩ～5000GΩ	±20%rdg±5dgt	1GΩ
	2.5kV(±%10)	0 MΩ～10MΩ	±5%rdg±5dgt	0.01MΩ
		10 MΩ～100MΩ	±5%rdg±5dgt	0.1MΩ
		100 MΩ～1000MΩ	±5%rdg±5dgt	1MΩ
		1 GΩ～10GΩ	±5%rdg±5dgt	0.01GΩ
		10 GΩ～100GΩ	±10%rdg±5dgt	0.1GΩ
		100 GΩ～1000GΩ	±15%rdg±5dgt	1GΩ
		1 TΩ～10TΩ	±20%rdg±10dgt	0.01TΩ
	5kV(±%10)	0 MΩ～20MΩ	±5%rdg±5dgt	0.01MΩ
		20 MΩ～200MΩ	±5%rdg±5dgt	0.1MΩ
		200 MΩ～2000MΩ	±5%rdg±5dgt	1MΩ
		2 GΩ～20GΩ	±5%rdg±5dgt	0.01GΩ
		20 GΩ～200GΩ	±10%rdg±5dgt	0.1GΩ
		200 GΩ～2000GΩ	±15%rdg±5dgt	1GΩ
		2 TΩ～10TΩ	±%25rdg±10dgt	0.01TΩ

Voltaj Aralığı ve Doğruluk

Test Fonksiyonu	Ölçüm Aralığı	Kesinlik	Çözünürlük
DC gerilimi	DC 0.0V~1000V	±1.5%rdg±3dgt	0.1V
Alternatif akım voltajı	AC 0,0V~750V	±1.5%rdg±3dgt	0.1V

Mevcut Aralık ve Doğruluk

Ölçüm Fonksiyonu	Ölçüm aralığı	Kesinlik	Çözünürlük
DC akımı	1mA-6mA	±10%rdg±5dgt	0.01mA
	100uA-1000uA	±10%rdg±5dgt	1uA
	10uA-100uA	±10%rdg±5dgt	0.1uA
	1uA-10uA	±10%rdg±5dgt	0.01uA
	100nA-1000nA	±10%rdg±5dgt	1nA
	10nA-100nA	±20%rdg±5dgt	0.1nA
	1nA-10nA	±20%rdg±5dgt	0.01nA
	100pA-1000pA	±30%rdg±5dgt	1pA

Kapasitans Aralığı ve Doğruluk

Ölçüm Fonksiyonu	Ölçüm aralığı	Kesinlik	Çözünürlük
kapasite	10uf-50uf	±15%rdg±5dgt	0.01uf
	1uf-10uf	±15%rdg±5dgt	0.1uf
	100nf-10nf	±15%rdg±5dgt	0.01nf
	10nf-100nf	±15%rdg±5dgt	0.01nf
