| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | RÖLE YILDIZI-Z70 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Karton |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Taşınabilir Röle Test Cihazı, Dijital Röle Test Kiti, IEC 61850 testi | Akım çıkışı: | 3x0…10A |
|---|---|---|---|
| Gerilim çıkışı: | 3x0…120V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| IEC 61850 testi: | Mevcut | Operasyon: | 10.1 inç dokunmatik ekran |
| Vurgulamak: | 3 Faz IEC 61850 Testi,2.7kg IEC 61850 Testi,El Koruma Rölesi Test Seti |
||

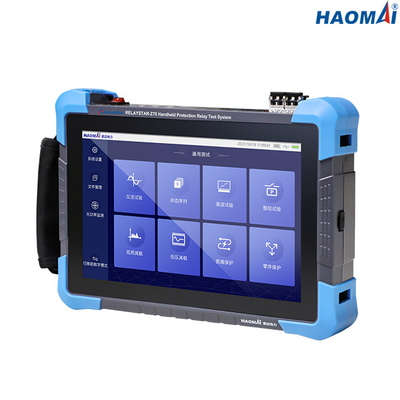

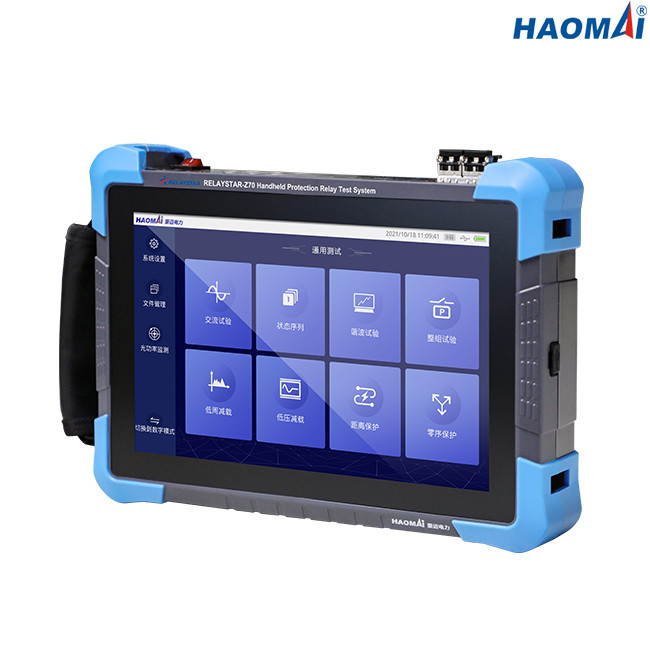

IEC 61850 Testli El Koruma Rölesi Test Seti
Model: RELAYSTAR-Z70
El Koruma Rölesi Test Seti RELAYSTAR-Z70, hem geleneksel trafo merkezi hem de dijital trafo merkezi devreye alma testi ve bakımı için tasarlanmıştır.Konvansiyonel koruma rölelerini test etmek için 3 fazlı akım (3x0…10A) ve 3 fazlı gerilim (3x0…120V) çıkışı yapabilir.Optik dijital parça sistemi, SV/GOOSE mesaj alma, gönderme ve analizini destekleyen IEC61850 protokolüne dayalı olarak geliştirilmiştir.
RELAYSTAR-Z70, mühendisin IED'ler için trafo merkezinde yalnızca farklı yerlere götürebilmesi için 10.1 inç dokunmatik ekrana sahip çok kullanışlı ve taşınabilir ağ test setidir, karmaşık test setleri ve dizüstü bilgisayar ve diğer test aksesuarları almaya gerek yoktur. .
RELAYSTAR-Z70, koruma rölesi testi, MU testi, SV/GOOSE gönderme, alma ve analiz, SCD dosyası içe aktarma ve analiz vb. için çok sayıda test modülüne sahiptir.
RELAYSTAR-Z70 ayrıca GOOSE, SV gönderme ve alma, anahtara veya diğer IED'lere trafik akışı ekleme, MU zaman gecikmesini kontrol etme, fiber gücünü ölçme gibi çok işlevli bir araç olarak dijital trafo merkezindeki diğer IED'leri test etmek için kullanılabilir. fiber bağlantı noktaları vb.
Ana Özellikler
1) Çalışma için 10.1 inç yüksek çözünürlüklü dokunmatik ekran
2) SOC donanım platformuna ve gömülü Linux sistem geliştirmeye dayalı
3) Konvansiyonel koruma rölelerini test etmek için 3 fazlı akım(3x0…10A) + 3 fazlı gerilim(3x0…120V) çıkışları
4) IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, GOOSE ve diğer optik dijital mesaj standartlarına uyun
5) 36 optik dijital SV/GOOSE kanalını yapılandırın
6) 100M optik ağ arabirim modüllerini destekleyin
7) FT3 optik seri port modüllerini destekleyin
8) IRIG-B zaman senkronizasyonunu destekleyin
9) Optik güç ve ağ optik dijital paketlerinin gerçek zamanlı izlenmesi
10) Standart SCL dosyası içe aktarımını destekler, gerekli cihaz örneği yapılandırma bilgilerini çıkarır ve tek tıklamayla ayrıştırma yoluyla topoloji oluşturur
Teknik veri
Genel Akım ve Gerilim Çıkışları
| Akım Üreteci | Ayar aralığı | 3 fazlı AC(LN): 3x0…10A |
| DC(LN): 3x0…±2 A | ||
| Güç | maks.30VA | |
| Kesinlik | AC: ≤0.1% | |
| DC: ≤0.2% | ||
| Çözünürlük | 1mA | |
| Gerilim Jeneratörü | Ayar aralığı | 3 fazlı AC(LN): 3x0…120V |
| DC(LN): 3x0…±170V | ||
| Güç | maks.30VA | |
| Kesinlik | AC: ≤0.1% | |
| DC: ≤0.2% | ||
| Çözünürlük | 1mV | |
| Genel Jeneratörler | Sıklık | aralık: 10~1200Hz |
| doğruluk: 0.001Hz | ||
| çözünürlük: 0.001Hz | ||
| Evre | aralık: 0° ~+360° | |
| doğruluk: 0.01° | ||
| çözünürlük: 0.01° | ||
| Harmonik | süperpozisyon sırası: 1~24 kez | |
| bozulma: ≤0.5% |
Ethernet İletişim Arayüzleri
| mod | 10/100Base-TX(10/100Mbit, bükümlü çift, otomatik geçiş) |
| bağlantı noktası sayısı | 1 |
| Arayüz türü | RJ45 |
| Durum göstergesi | LED ışıklar |
Optik Fiber İletişim Arayüzleri
| mod | 100Base-FX (100Mbit, fiber optik, tam çift yönlü) |
| bağlantı noktası sayısı | 2 |
| Arayüz türü | LC |
| lif türü | 62.5/125μm (çok modlu fiber) |
| dalga boyu | 1310nm |
| İletim mesafesi | >1km |
| Durum göstergesi | LED ışıklar |
FT3 Arayüzleri
| bağlantı noktası sayısı | 2 (1 iletmek için, 1 almak için) |
| Arayüz türü | ST |
| lif türü | 62,5/125μm (çok modlu fiber) |
| dalga boyu | 850nm |
İkili Girişler
| Sayı | 2 |
| Tip | potansiyelsiz kontak veya boşta kontak (otomatik tanımlama) |
| Eşik özellikleri | “0”: 0~6V;“1”:12V~250V |
İkili Çıkışlar
| Sayı | 2 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A;250VDC/0.2A |
Güç kaynağı
| Adaptör girişi | AC 100V~240V, 50/60Hz |
| Adaptör çıkışı | DC 15V/3A |
| Dahili lityum pil | 7.4V, 9600mAh |
| Sürekli çalışma süresi | 8 saatten fazla |
Çeşitli
| Ağırlık | 2,7 kg (lb) |
| Boyutlar (G x Y x D, kulpsuz) | 270×210×64mm(x11.61x9.84 inç) |
El Tipi Koruma Rölesi Test Seti RELAYSTAR-Z70, geleneksel koruma röleleri, IEC 61850 tabanlı koruma cihazları ve IED'ler için çok işlevli test setidir.
