| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RELAYSTAR-7000 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Koruma Rölesi Test Seti, Röle Test Kiti, Röle Test Sistemi | Akım çıkışı: | 6x0…30A |
|---|---|---|---|
| Gerilim çıkışı: | 6x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| IEC 61850 testi: | Mevcut | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | ISO9001 IEC 61850 Testi,Çok Fonksiyonlu IEC 61850 Testi,150V Koruma Rölesi Test Kiti |
||

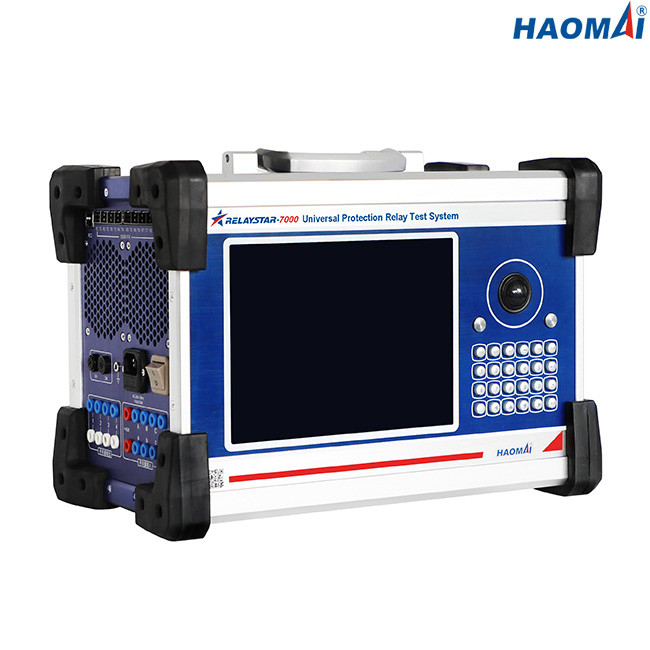

IEC 61850 Testine Uygun Evrensel Koruma Rölesi Test Sistemi
Modeli: RELAYSTAR-7000
RELAYSTAR-7000, IEC61850 SV ve GOOSE ile uyumlu çok fonksiyonlu koruma rölesi test sistemidir.Eski elektromekanik tip ve mikroişlemci tabanlı tip gibi geleneksel koruma rölelerini test etmek için 6 fazlı akım (6×0…30A) ve 6 fazlı voltaj (6×0…150V) çıkışı yapabilir.RELAYSTAR-7000 ayrıca IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044- ile uyumlu çeşitli mesaj türlerini simüle edebilen IEC 61850 protokolünü kullanan röleleri ve trafo merkezlerini test etmek için ideal bir araç olabilir. 7/8 FT3.
RELAYSTAR-7000, geçici testler yapmak için kullanılabilir.RELAYSTAR-7000, IEEE-C37.111, COMTRADE standart formatında dijital olarak kaydedilmiş hataları yeniden oynatarak kabul veya sorun giderme testleri gerçekleştirebilir.
Ana Özellikler
1) Entegre çok fazlı koruma rölesi test sistemi
2) Sezgisel yüksek çözünürlüklü grafik ekran kullanarak bağımsız çalışma, çalıştırmak için PC gerekmez
3) Hem yerel test hem de PC uzaktan testi mevcut
4) Dijital girişler ve çıkışlar
5) Dahili dalga formu izleme ve kaydetme
6) GPS veya IRIG-B ile uçtan uca test
7) IEC 61850 Test Yeteneği
Teknik veri
Genel Akım ve Gerilim Çıkışları
| Akım Üreteci | Ayar aralığı | 6 fazlı AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| Güç | 6 fazlı AC(LN): 30A'da 6x450VA | |
| DC(LN): 10A'da 6x120VA | ||
| Kesinlik | AC:±1mA(≤0.2A), ≤0.1% (0,2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
| Gerilim Jeneratörü | Ayar aralığı | 6 fazlı AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| Güç | 6 fazlı AC(LN): 150V'da 6x80VA | |
| DC(LN): 160V'da 6x80VA | ||
| Kesinlik | AC:±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC:±10mV (0,5~5V), ≤%0,2 (5~160V) | ||
| Çözünürlük | 1mV | |
| Genel Jeneratörler | Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz), <10mHz(65~450Hz),<20mHz(450~1200Hz) | ||
| çözünürlük: 0.001Hz | ||
| Evre | aralık: -60° ~+360° | |
| doğruluk: 0.1° | ||
| çözünürlük: 0.01° | ||
| Harmonik | süperpozisyon sırası: 2~24 kez | |
| bozulma: ≤0.5% |
Ethernet İletişim Arayüzleri
| mod | 10/100Base-TX(10/100Mbit, bükümlü çift, otomatik geçiş) |
| bağlantı noktası sayısı | 2 |
| Arayüz türü | RJ45 |
| Durum göstergesi | LED ışıklar |
Optik Fiber İletişim Arayüzleri
| mod | 100Base-FX (100Mbit, fiber optik, tam çift yönlü) |
| bağlantı noktası sayısı | 8 |
| Arayüz türü | LC |
| lif türü | 62.5/125μm (çok modlu fiber) |
| dalga boyu | 1310nm |
| İletim mesafesi | >1km |
| Durum göstergesi | LED ışıklar |
FT3 Arayüzleri
| bağlantı noktası sayısı | 9 (8 iletmek için, 1 almak için) |
| Arayüz türü | ST |
| lif türü | 62,5/125μm (çok modlu fiber) |
| dalga boyu | 850nm |
İkili Girişler
| Sayı | 8 |
| Tip | potansiyelsiz kontak veya boşta kontak (otomatik tanımlama) |
| Eşik özellikleri | “0”: 0~6V;“1”:12V~250V |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A;250VDC/0.2A |
Dahili İzleme ve Kayıt
| izleme | akımlar ve voltaj çıkışları |
| Kayıt | analog çıkışlar, ikili girişler/çıkışlar durumu |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC230V/120V±%10, 1 fazlı) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'da 10A / 120V'de 12A |
| Bağ | Standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 19,5 kg (42,99 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 405×295×250mm(15,94x11,61x9,84 inç) |
RELAYSTAR-7000, sadece geleneksel koruma rölelerini test etmekle kalmayıp aynı zamanda IEC 61850-9-1/9-2/9-2LE, GOOSE ile uyumlu çeşitli mesaj tiplerini simüle edebilen IEC61850 testi ile uyumlu çok fonksiyonlu koruma rölesi test sistemidir. , IEC 60044-7/8 FT3.
