| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | RÖLE YILDIZI-6000D |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | IEC 61850 Test Seti, Dijital Röle Test Kiti | Test Edilen Nesneler: | IEC 61850 tabanlı koruma cihazları ve MU |
|---|---|---|---|
| IEC 61850 Örneklenmiş Değerler testi: | Mevcut | KAZ Testi: | Mevcut |
| Dört zaman senkronizasyonu modu: | Mevcut | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | HAOMAI IEC 61850 Testi,Çok Modlu IEC 61850 Testi,8.82 Lb Koruma Rölesi Test Cihazı |
||

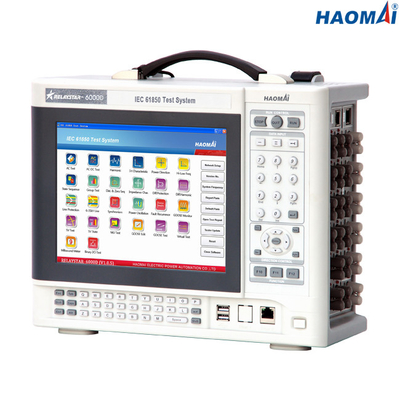

IEC 61850 Test Sistemi
Model: RELAYSTAR-6000D
RELAYSTAR-6000D, IEC 61850 tabanlı koruma cihazlarına ve Birleştirme Birimine özel yeni nesil test setidir.IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3'e uygun çeşitli mesaj tiplerini simüle edebilir.

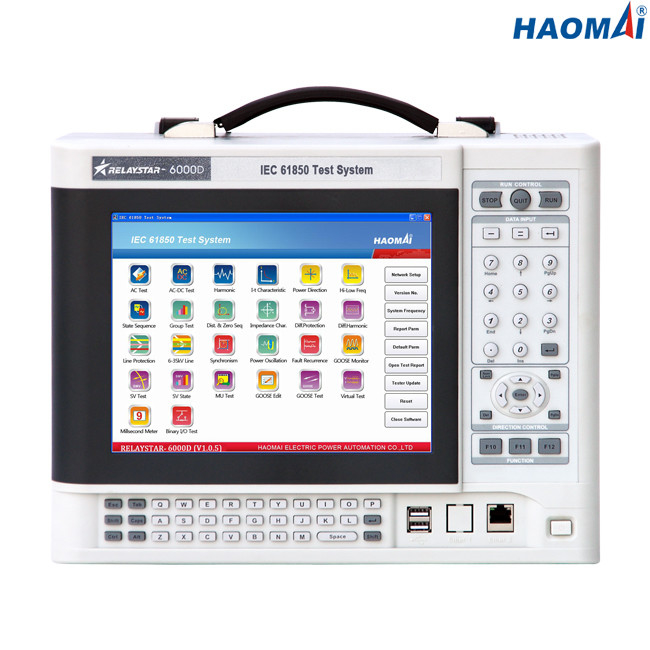

IEC 61850 Test Sistemi RELAYSTAR-6000D, 9,7 inç dokunmatik ekranlı gömülü endüstriyel PC veya PC üzerinde çalışan test yazılımı ile çalıştırılabilir.
Zaman senkronizasyon modları GPS, IRIG-B kodu ve IEEE1588, hem trafo merkezi dahili hata ayıklamasını hem de trafo merkezinden trafo merkezine ortak hata ayıklamayı mümkün kılan RELAYSTAR-6000D ile birlikte sağlanır.
Ana Özellikler
●IEC 61850 tabanlı koruma cihazları ve MU test edilebilir
●9,7 inç dokunmatik ekrana sahip yerleşik endüstriyel PC
●Hem yerel test hem de PC uzaktan testi mevcuttur
●IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3'e uygun çeşitli mesaj tiplerini simüle edebilir
●12 düşük seviye analog çıkış
●Dört zamanlı senkronizasyon modu: dahili GPS, IRIG-B kodu, PPS ve IEEE1588
●Küçük boyut ve hafiflik(sadece 4kg / 8.82lb)
Teknik veri
Ethernet İletişim Arayüzleri
| mod | 10/100Base-TX(10/100Mbit, bükümlü çift, otomatik geçiş) |
| bağlantı noktası sayısı | 2 |
| Arayüz türü | RJ45 |
| Durum göstergesi | LED ışıklar |
Optik Fiber İletişim Arayüzleri
| mod | 100Base-FX (100Mbit, fiber optik, tam çift yönlü) |
| bağlantı noktası sayısı | 16 |
| Arayüz türü | ST |
| lif türü | 62.5/125μm (çok modlu fiber) |
| dalga boyu | 1310nm |
| İletim mesafesi | >1km |
| Durum göstergesi | LED ışıklar |
FT3 Arayüzleri
| bağlantı noktası sayısı | 10 (8 iletmek için, 2 almak için) |
| Arayüz türü | ST |
| lif türü | 62,5/125μm (çok modlu fiber) |
| dalga boyu | 850nm |
Düşük Seviyeli Analog Çıkışlar
| Çıkış sayısı | 12 |
| Ayar aralığı | AC: 0~7.07Vrms;DC: 0~10V |
| Akım maks.sorumluluk | 1mA |
| Kesinlik | <0.05% |
| Çözünürlük | 250μV |
| Bozulma (THD+N) | <0.1% |
| Sıklık | Sinüzoidal sinyal: 10~1000Hz |
| Geçici sinyal: DC~10.0kHz | |
| Doğruluk: <0,002%(güç frekansı altında, hata 1mHz) | |
| Çözünürlük: 0.001Hz | |
| Evre | Faz açısı aralığı: 0 ~359.9° |
| Doğruluk: <0,1°, 50/60Hz | |
| Çözünürlük: ±0.01° |
İkili Girişler
| Sayı | 10 |
| Tip | potansiyelsiz kontak veya boşta kontak (otomatik tanımlama) |
| Eşik özellikleri | “0”: 0~6V;“1”:12V~250V |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak (isteğe bağlı hızlı kontak çıkışı) |
| kırma kapasitesi | 250VAC/0.5A;250VDC/0.2A |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC230V/120V±%10, 1 fazlı) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'da 10A / 120V'de 12A |
| Bağ | Standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 4kg (8,82 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 345×135×270mm(13.58x5.31x10.63 inç) |
IEC 61850 Koruma Rölesi Test Sistemi RELAYSTAR-6000D, test edilen cihazlarla arayüz oluşturmak için GOOSE ve Örneklenmiş Değerlerin gerçek zamanlı iletişim yöntemlerine odaklanır.
