El Röle IEC 61850 Test Sistemi Ultra Taşınabilir Hafif

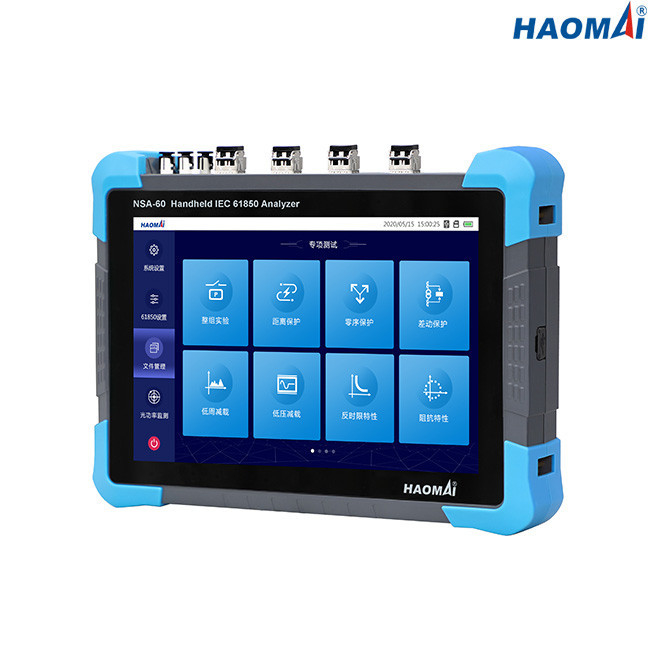

El Tipi IEC 61850 Analizörü

Modeli: NSA-60

El Tipi IEC 61850 Analizörü NSA-60, IEC61850 standardını temel alır ve akıllı trafo merkezinde koruma cihazlarının, ünitelerin ve IED'lerin hızlı testi için kullanılır.Alan hata ayıklama, sistem ortak hata ayıklama, arıza bakımı ve diğer durumlarda yaygın olarak kullanılmaktadır.

El Tipi IEC 61850 Analizörü NSA-60, mühendisin IED'leri kontrol etmek için trafo merkezinde yalnızca farklı yerlere götürebilmesi için, karmaşık test setleri ve dizüstü bilgisayar ve diğer test aksesuarları almaya gerek kalmadan 10.1” dokunmatik ekrana sahip taşınabilir ağ analizörüdür.

NSA-60, temel koruma rölesi testi, farklı MU testi, SV/GOOSE gönderme ve alma, SCD dosyası içe aktarma ve analizi vb. için birden fazla test modülüne sahiptir.

NSA-60, GOOSE, SV gönderme ve alma, diğer IED'lere trafik akışı ekleme, MU zaman gecikmesini kontrol etme, fiber bağlantı noktalarının fiber gücünü ölçme vb. dahil olmak üzere akıllı trafo merkezinde çok işlevli bir araç olarak kullanılabilir.

Ana Özellikler

●SOC donanımına ve Linux sistem platformuna dayalı olarak geliştirildi

●IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3'e uygun çeşitli mesaj tiplerini simüle edebilir

●4 kanallı optik dijital mesaj alma ve aynı anda gönderme,

●Farklı optik bağlantı noktalarının senkron çıkışı 0μs'ye ulaşır ve SV örneklemesinin dağılımı 1μs'den azdır

●Otomatik yapılandırmayı gerçekleştirin, SCD dosyası içe aktarmayı, topoloji diyagramını görüntülemeyi ve dosya karşılaştırmasını destekleyin

●Destek MU gecikmesi ve farklı MU zaman senkronizasyonu testi

●Seri ve SV örnekleme değeri süperpozisyon harmonik çıkışına bağlanan algılama desteği

●Mesaj tipi ve trafik izleme fonksiyonu vardır

●Anormal mesajların geçici kaydını destekler

●Optik güç ölçüm fonksiyonuna sahiptir

●Koruma rölesi testi için yerleşik AC Testi, Sate Sequence Testi vb. test modülleri

●4 ikili giriş + 4 ikili çıkış, senkron çıkış gecikmesi <20μs

●MMS istemcisini ve sunucusunu simüle edebilme, koruma cihazının değerleme kontrolünü ve kurulum durumu ile koruma fonksiyonu durumunun izlenmesini ve çalışmasını destekleyebilme, tek veya daha fazla IED cihazının simülasyonunu destekleyebilme, uzak mesaj ve telemetri verilerinin eşzamanlı iletimini gerçekleştirebilme

Teknik veri

Fiber İletişim Arayüzü

◆Optik seri port fiber parametreleri: çoklu mod, ST arayüzü, dalga boyu 850nm

◆Optik Ethernet bağlantı noktası fiber parametreleri: çoklu mod, LC arayüzü, dalga boyu 1310nm

◆İletim gücü: ≥-15dBm

◆Alma hassasiyeti: ≤-30dBm

◆4 grup 100M bağımsız optik ağ bağlantı noktası, IEC61850-9-1/2 SM ve GOOSE mesajlarını destekler

◆ FT3 / FT3LE optik dijital mesaj alma ve gönderme, IRIG-B kodu alma ve gönderme ve PPS zamanlama işlevini destekleyen çoklayıcı optik seri bağlantı noktası

◆Optik bağlantı ölçümü ve teşhis fonksiyon testi için Ethernet optik güç ölçüm portu

İkili Girişler/Çıkışlar

◆İkili girişler: 4

◆İkili çıkışlar:4

Çeşitli

◆Boyutlar: 235mm×175mm×50mm(UxGxY)

◆Ağırlık: 2.0kg

Güç kaynağı

◆Dahili lityum pil (9600mAh)

◆Şarj cihazı: 100~240VAC giriş, 50/60Hz

Çevre koşulları

◆Normal çalışma sıcaklığı: -5~45℃

◆Çalışma sıcaklığı limiti: -10~50℃

◆Depolama ve nakliye: -25~70℃

◆Bağıl nem: %5~%95

◆Atmosferik pres: 86~106KPa

El Tipi IEC 61850 Analizörü NSA-60, akıllı trafo merkezinde güçlü bir test aracıdır.
