Dokunmatik Ekranlı Çok Amaçlı HV Kablo Test Cihazları 8A 55Hz

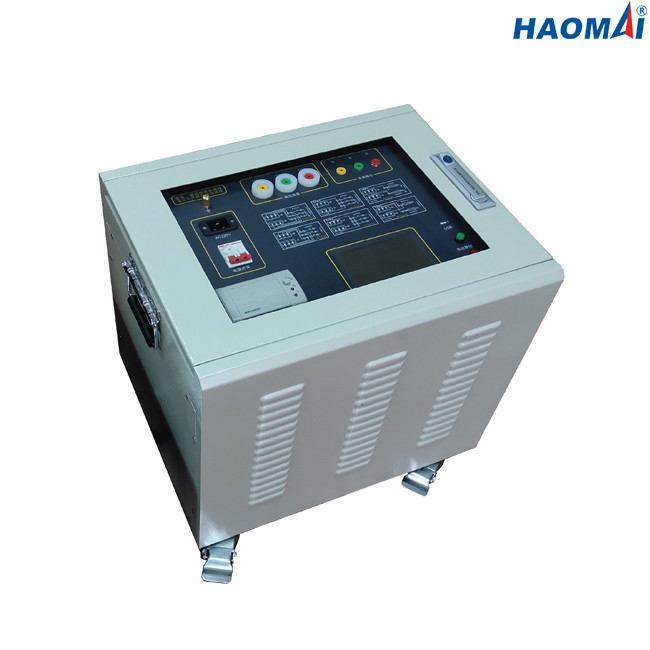

İletim Hattı Empedans Analizörü

modeli: HLT-300

İletim Hattı Empedans Analiz Cihazı HLT-300, güç istasyonu, trafo merkezi veya laboratuvarda çeşitli yüksek voltajlı iletim hattı parametrelerini test etmek için yüksek hassasiyetli bir cihazdır.Enstrüman, frekans dönüştürme voltaj regülasyonu aracılığıyla güç çıkışı yapabilen yerleşik frekans dönüştürme güç modülüne sahip entegre bir yapıya sahiptir.Frekans 45Hz veya 55Hz olarak değiştirilebilir.Dijital filtreleme teknolojisi, sahadaki güç frekansı elektrik alanının girişimini önlemek ve güçlü elektrik alanının girişimi altında doğru ölçüm problemini temel olarak çözmek için benimsenmiştir.

Ana Özellikler

●Dokunmatik ekran kullanarak bağımsız çalışma, çalıştırmak için PC gerekmez

●Süper anti-indüksiyon voltaj özelliği

●Doğru ölçüm için frekans dönüştürme teknolojisini benimseyin

●Endüklenen voltajı ve indüklenen akımı doğrudan ölçebilme

●YG iletim hattının empedansını, empedans açısını, direncini, reaktansını ve endüktansını ölçebilme

●Test sonuçlarını yerleşik olarak kaydedebilme

●Dahili termal yazıcı ile test sonuçlarını doğrudan yazdırabilme

●Basit kablo bağlantısı

Teknik veri

1) Çıktı

●Maks.çıkış voltajı: AC 300V

Çıkış voltajı doğruluğu: %0.5

●Maks.Akım voltajı: 8A

Çıkış akımı doğruluğu: %0.5

●Çıkış Frekansı: 45Hz, 55Hz

2) Kapasite ölçümü

Ölçüm aralığı: 0.01~30µF

Ölçüm doğruluğu: ±1% okuma ±0.01µF (ölçülen değer ≥1µF)

±2% okuma ±0.01µF (ölçülen değer <1µF)

Çözünürlük: 0.0001µF

3) Empedans Ölçümü

Ölçüm aralığı: 0.1~400Ω

Ölçüm doğruluğu: ±1% okuma ±0.01Ω (ölçülen değer ≥1Ω)

±2% okuma ±0.01µF (ölçülen değer <1Ω)

Çözünürlük: 0.0001Ω

4) Empedans açısı

Ölçüm aralığı: -180°~ +180°

Ölçüm doğruluğu: ±0,2°(voltaj ≥1,0 ​​V)

±0.3°(voltaj 0.2V~1.0V)

Çözünürlük: 0.0001°

5) Parazit önleme ilkesi: frekans dönüştürme yöntemi

6) Parazit önleyici akım: 80A

7) Parazit önleyici voltaj: 30kV

8) Depolama kapasitesi: 200 test sonucu

9) Güç kaynağı: AC 220V±10%, 50/60Hz

10) Boyut: 530x 410x 510mm (20.87x16.14x20.08 inç)

11) Ağırlık: 65kg (143,30 lbs)

12) Çevre Koşulları

●Saklama sıcaklığı: -20°C ila 70°C (-4°F ila +158°F)

●Çalışma sıcaklığı: -20°C ila +50°C (-4°F ila +122°F)

●Nem: < %85 RH, yoğuşmasız

13) Güvenlik Nitelikleri ve EMC

●Güvenlik: IEC61010-1, 2006/95/EC'ye göre tasarlanmıştır

●EMC: 2004/108/EC

İletim Hattı Empedans Analiz Cihazı HLT-300, HV iletim hattının empedansını, empedans açısını, direncini, reaktansını ve endüktansını ölçmek için güçlü bir test setidir.
