HAOMAI 30kV VLF HV Kablo Test Cihazları 0.05Hz AC 220V/120V

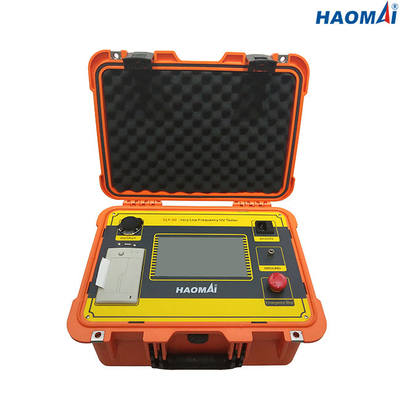

30kV VLF YG Test Cihazı

Modeli: VLF-30

VLF, Çok Düşük Frekans anlamına gelir.

30kV VLF HV Test Cihazı VLF-30, 30kV/20mA'ya kadar çıkış verebilir.

VLF HV Tester'ın temel kullanımı, orta ve yüksek gerilim korumalı güç kablolarını test etmektir.Kurulum veya onarımdan sonra bir kabloyu doğrulamak için özellikle değerlidir.Test sırasında hataların başarısız olmasına neden olmak için VLF'yi kullanın, hatayı bulun, onarım veya değiştirme yapın ve daha iyi bir kabloyla baş başa kalın.

VLF HV Test Cihazı, portatif ve uygun maliyetli bir saha test bobini yöntemi sağladığı ve IEEE 433-2009 standardı tarafından belirtildiği için, büyük dönen makinelerin (motor/jeneratör) test edilmesi için de çok kullanışlıdır.

Ana Özellikler

1) Çıkış frekansı: 0.1Hz, 0.05Hz, 0.02Hz

2) Akım, voltaj ve dalga biçimi verileri, doğru verileri sağlayan yüksek voltaj tarafından doğrudan örneklenir.

3) Aşırı gerilim koruma fonksiyonu ile.Çıkış, ayarlanan voltaj sınırını aştığında, cihaz koruma için duracaktır ve işlem süresi 20 ms'den azdır.

4) Yüksek ve alçak gerilim çift koruma için aşırı akım koruma fonksiyonu ile.Kesin durdurma koruma değerine göre yüksek gerilim tarafı ayarlanabilir.Alçak gerilim tarafındaki akım, nominal akımı aştığında koruma için durdurulur ve çalışma süresi 20ms'den azdır.

5) Yüksek voltaj çıkış koruma direnci, yükseltici gövdesinde tasarlanmıştır, bu nedenle dışarıya başka bir koruma direnci bağlamaya gerek yoktur.

6) Yüksek ve düşük voltajlı kapalı döngü negatif geri besleme kontrol devresi benimsenmiştir, bu nedenle çıkışın kapasitans artış etkisi yoktur.

7) Test sonuçları test cihazına kaydedilebilir.

8) Test sonuçları dahili termal yazıcı ile yazdırılabilir.

Teknik veri

1) Çıkış anma gerilimi: 30kV/20mA(tepe değeri)

2) Çıkış frekansı: 0.1Hz, 0.05Hz, 0.02Hz

3) Yük kapasitesi

0.1Hz, maks.1.1µF

0.05Hz, maks.2.2µF

0.02Hz, maks.5.5µF

4) Ölçüm doğruluğu: %3

5) Voltaj pozitif ve negatif tepe değeri hatası: ≤3%

6) Gerilim dalga biçimi bozulması: ≤ 5％

7) Çalışma koşulu

sıcaklık: -10℃~+40℃

nem: ≤ 85％RH

8) Güç kaynağı: AC220V/120V ± %10, 50/60Hz

30kV VLF HV Test Cihazı VLF-30, 0.1Hz, 0.05Hz veya 0.02Hz'de güç kablosunu veya dönen makineleri (motor/jeneratör) ölçmek için ideal bir test ekipmanıdır.
