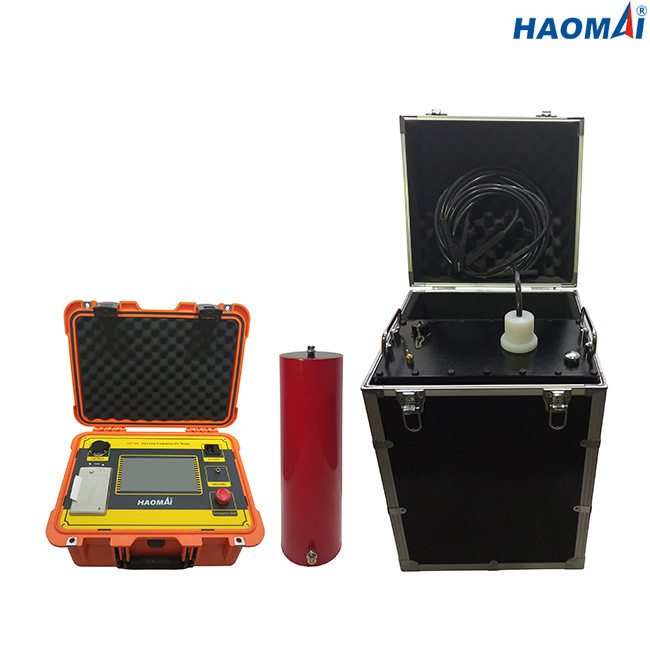

80kV Yüksek Gerilim HV Kablo Test Cihazları 0.1Hz Ultra Taşınabilir

Çok Düşük Frekanslı Hipot Test Cihazı

Modeli: VLF-80

VLF, Çok Düşük Frekans anlamına gelir.VLF Hipot Test Cihazı, AC çıkışlı yüksek voltajlı bir cihazdır.VLF HV Test Cihazı, geleneksel AC test setinin 50/60 Hz çıkışına kıyasla 0,1Hz-0,02Hz'de sinüzoidal AC voltajı sağlar.Hala her yarım döngüde bir sinüzoidal polarite tersine çevrilen bir AC voltajıdır.

VLF Hipot Test Cihazı, kablo ve döner makineler (motor/jeneratör) gibi yüksek kapasitanslı yükleri sahada test etmek için kullanılır.Bir AC kaynağının frekansı ne kadar düşükse, kapasitif bir yüke voltaj uygulamak için gereken akım ve güç o kadar düşük olur.

VLF Hipot Test Cihazının temel kullanımı, orta ve yüksek gerilim korumalı güç kablolarını test etmektir.Kurulum veya onarımdan sonra bir kabloyu doğrulamak için özellikle değerlidir.Test sırasında hataların başarısız olmasına neden olmak için VLF'yi kullanın, hatayı bulun, onarım veya değiştirme yapın ve daha iyi bir kabloyla baş başa kalın.

VLF Hipot Test Cihazı, taşınabilir ve uygun maliyetli bir saha test bobini yöntemi sağladığı ve IEEE 433-2009 standardı tarafından belirtildiği için, büyük dönen makinelerin (motor/jeneratör) test edilmesi için de çok kullanışlıdır.

Ana Özellikler

●Çıkış frekansı: 0.1Hz, 0.05Hz, 0.02Hz

●Akım, voltaj ve dalga formu verileri, doğru veri sağlayan yüksek voltaj tarafından doğrudan örneklenir.

●Aşırı gerilim koruma fonksiyonu ile.Çıkış, ayarlanan voltaj sınırını aştığında, cihaz koruma için duracaktır ve işlem süresi 20 ms'den azdır.

●Yüksek ve alçak gerilim çift koruma için aşırı akım koruma fonksiyonu ile.Kesin durdurma koruma değerine göre yüksek gerilim tarafı ayarlanabilir.Alçak gerilim tarafındaki akım, nominal akımı aştığında koruma için durdurulur ve çalışma süresi 20ms'den azdır.

●Yüksek gerilim çıkış koruma direnci booster gövdesinde tasarlandığından dışarıya başka bir koruma direnci bağlamaya gerek yoktur.

●Yüksek ve düşük voltajlı kapalı döngü negatif geri besleme kontrol devresi benimsenmiştir, bu nedenle çıkışın kapasitans artış etkisi yoktur.

●Test sonuçları test cihazına kaydedilebilir.

●Test sonuçları dahili termal yazıcı ile yazdırılabilir.

Teknik veri

1) Çıkış anma gerilimi: 80kV/30mA(tepe değeri)

2) Çıkış frekansı: 0.1Hz, 0.05Hz, 0.02Hz

3) Yük kapasitesi:

0.1Hz, maks.1.1µF

0.05Hz, maks.2.2µF

0.02Hz, maks.5.5µF

4) Ölçüm doğruluğu: %3

5) Voltaj pozitif ve negatif tepe değeri hatası: ≤3%

6) Gerilim dalga biçimi bozulması: ≤ 5％

7) Çalışma koşulu

sıcaklık: -10℃~+40℃

nem: ≤ 85％RH

8) Güç kaynağı: AC220V±10%, 50/60Hz

Çok Düşük Frekanslı Hipot Test Cihazı VLF-80, güç kablosunu veya dönen makineleri (motor/jeneratör) 0.1Hz, 0.05Hz veya 0.02Hz'de ölçmek için güçlü bir test cihazıdır.
