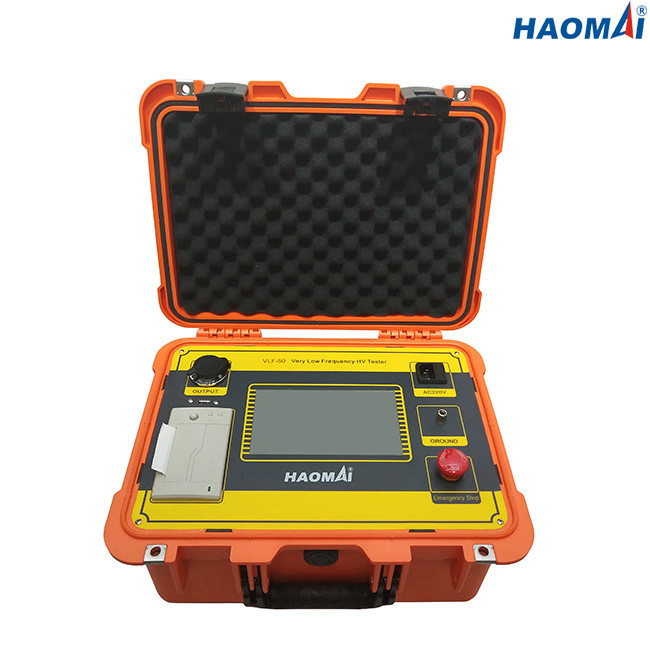

50kV VLF Hipot Test Cihazı

Modeli: VLF-50

VLF, Çok Düşük Frekans anlamına gelir.

VLF Hipot Test Cihazı, AC çıkışlı yüksek voltajlı bir cihazdır.VLF HV Test Cihazı, geleneksel AC test setinin 50/60 Hz çıkışına kıyasla 0,1Hz-0,02Hz'de sinüzoidal AC voltajı sağlar.Hala her yarım döngüde bir sinüzoidal polarite tersine çevrilen bir AC voltajıdır.

50kV VLF Hipot Test Cihazı VLF-50, 50kV/30mA'ya kadar çıkış yapabilir.

Ana Özellikler

1) Çıkış frekansı: 0.1Hz, 0.05Hz, 0.02Hz

2) Akım, voltaj ve dalga biçimi verileri, doğru verileri sağlayan yüksek voltaj tarafından doğrudan örneklenir.

3) Aşırı gerilim koruma fonksiyonu ile.Çıkış, ayarlanan voltaj sınırını aştığında, cihaz koruma için duracaktır ve işlem süresi 20 ms'den azdır.

4) Yüksek ve alçak gerilim çift koruma için aşırı akım koruma fonksiyonu ile.Kesin durdurma koruma değerine göre yüksek gerilim tarafı ayarlanabilir.Alçak gerilim tarafındaki akım, nominal akımı aştığında koruma için durdurulur ve çalışma süresi 20ms'den azdır.

5) Yüksek voltaj çıkış koruma direnci, yükseltici gövdesinde tasarlanmıştır, bu nedenle dışarıya başka bir koruma direnci bağlamaya gerek yoktur.

6) Yüksek ve düşük voltajlı kapalı döngü negatif geri besleme kontrol devresi benimsenmiştir, bu nedenle çıkışın kapasitans artış etkisi yoktur.

7) Test sonuçları test cihazına kaydedilebilir.

8) Test sonuçları dahili termal yazıcı ile yazdırılabilir.

Teknik veri

1) Çıkış anma gerilimi: 50kV/30mA(tepe değeri)

2) Çıkış frekansı: 0.1Hz, 0.05Hz, 0.02Hz

3) Yük kapasitesi

0.1Hz, maks.1.1µF

0.05Hz, maks.2.2µF

0.02Hz, maks.5.5µF

4) Ölçüm doğruluğu: %3

5) Voltaj pozitif ve negatif tepe değeri hatası: ≤3%

6) Gerilim dalga biçimi bozulması: ≤ 5％

7) Çalışma koşulu

sıcaklık: -10℃~+40℃

nem: ≤ 85％RH

8) Güç kaynağı: AC220V ± %10, 50/60Hz

50kV VLF Hipot Test Cihazı VLF-50, güç kablosunu veya dönen makineleri (motor/jeneratör) 0.1Hz, 0.05Hz veya 0.02Hz'de ölçmek için güçlü bir test cihazıdır.
