| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RELAYSTAR-806 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Cihazı, Röle Test Kiti, İkincil Enjeksiyon Test Seti | Akım çıkışı: | 3x0…40A |
|---|---|---|---|
| Gerilim çıkışı: | 4x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| Max. Maks. output power çıkış gücü: | 120A'da 1x1000VA | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | Hafif Koruma Rölesi Test Seti,8 İnç Koruma Rölesi Test Seti,LCD Üç Fazlı Röle Test Seti |
||
Kapsamlı Üç Fazlı Koruma Rölesi Test Seti
Modeli: RELAYSTAR-806
RELAYSTAR-806, kapsamlı üç fazlı koruma rölesi test seti ve devreye alma aracıdır.Çıkış ((3I + 4U) için 7 kanala sahiptir ve her çıkış kanalı, büyüklük, faz açısı ve frekans değerlerinin bağımsız ve eşzamanlı kontrolüne sahiptir.

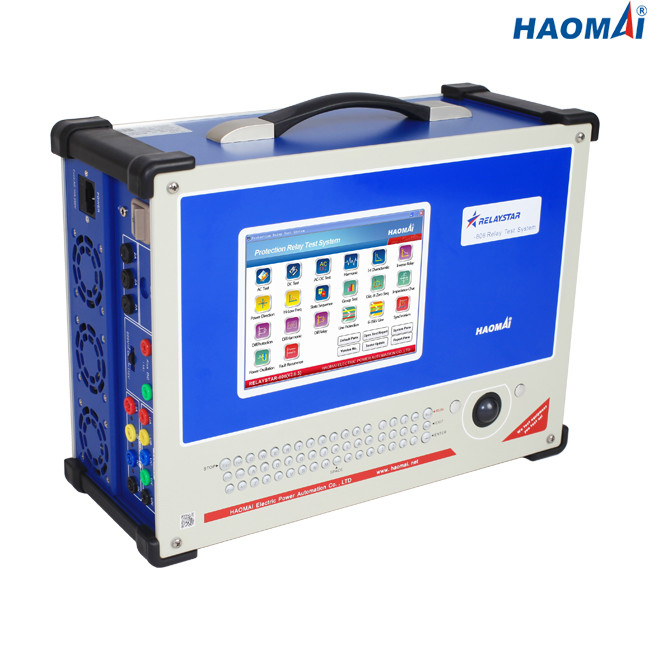

RELAYSTAR-806 kiti, 8 inç LCD ekran, tam klavye ve fare ile gömülü endüstriyel PC aracılığıyla bağımsız olarak çalıştırılabilir, PC gerekmez.Operatör ayrıca RELAYSTAR-806 kitini dizüstü bilgisayara bağlayabilir, tüm testleri tamamlamak ve test sonuçlarını dizüstü bilgisayara kaydetmek için RELAYSTAR-806 kitini tam olarak kontrol etmek için Windows işletim sistemli dizüstü bilgisayarda çalışan RELAYSTAR yazılımını kullanabilir.
Ana Özellikler
1) Üniversal röle test uygulamaları
2) 7 kanallı çıkışlar (3I + 4U)
2) 8 inç LCD ekranlı, tam klavyeli ve fareli yerleşik endüstriyel PC
3) PC ile veya PC olmadan kontrol edin ve çalıştırın
4) Bağımsız AUX DC çıkışı
5) Dahili GPS ile uçtan uca test
6) Tam fonksiyonel RELAYSTAR test yazılımı
7) RIO dosyası ithalat ve ihracat tesisi
8) Dinamik test için güç sistemi modeli
9) Çevrimiçi vektör ekranı
10) Arıza testine geçin (SOTF)
11) Otomatik test raporu oluşturma
12) Yazılım yükseltmesi ücretsiz
Teknik veri
Akım Üreteci
| Ayar aralığı | 3 fazlı AC(LN) | 3x0…40A |
| 1 fazlı AC(LL-LN) | 1x0…120A | |
| DC(LN) | 3x…±10A | |
|
Güç
|
3 fazlı AC(LN) | 40A'da 3x300VA |
| 1 fazlı AC(LL-LN) | 120A'da 1x1000VA | |
| DC(LN) | 10A'da 3x120VA | |
| Kesinlik | AC: ±1mA(≤0.2A), ≤0.1% (0,2~40A) | |
| DC: ±5mA(0~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 4 fazlı AC(LN) | 4x0…150V |
| 1 fazlı AC(LL) | 1x0…300V | |
| DC(LN) | 3x…±160V | |
| Güç | 4 fazlı AC(LN) | 150V'de 4x70VA |
| 1 fazlı AC(LL) | 300V'da 1x140VA | |
| DC(LN) | 160V'da 3x80VA | |
| Kesinlik | AC: ±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0~5V), ≤0.2% (5~160V) | ||
| Çözünürlük | 1mV | |
Yardımcı DC Çıkışı
| Voltaj aralığı | 110V/220V(maks.1.5A) |
| Güç | maks.165VA/330VA |
İkili Girişler
| Sayı | 8 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”:0~6V;“1”:12V~250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ±1 ms |
| Zaman çözünürlüğü | 1 ms |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz),<10mHz(65~450Hz),<20mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.01° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC 220V/230V/120V±%10, 1-faz) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A / 115V'de 12A |
| Bağ | standart AC soketi (IEC 60320) |
Çeşitli
| Ağırlık | 18 kg (39,68 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 405×300×164mm(15.94x11.81x6.46 inç) |
| bağlantı noktası | 2 USB2.0 bağlantı noktası, 1 Ethernet bağlantı noktası |
Kapsamlı Üç Fazlı Koruma Rölesi Test Seti RELAYSTAR-806, öncelikle koruma rölelerinin ikincil testi için tasarlanmıştır.ANSI/IEEE tarafından tanımlanan hemen hemen her tip koruma rölesi test edilebilir.RELAYSTAR-806'nın test edebileceği örnekler aşağıdaki tabloda gösterilmiştir.
| ANSI / IEEE No. | Cihaz veya İşlev Adı |
| 2 | Gecikmeli Bakma |
| 3 | Röleyi Kontrol Etme veya Kilitleme |
| 7 | Değişim Hızı Rölesi |
| 13 | Senkron hızlı Cihaz |
| 15 | Hız veya Frekans, Eşleşen Cihaz |
| 16 | Veri İletişim Cihazı |
| 18 | Hızlanma veya Yavaşlama Cihazı |
| 21 | Mesafe Rölesi |
| 24 | Hertz Rölesi başına Volt |
| 25 | Senkronizasyon veya Senkronizasyon Kontrol Cihazı |
| 27 | Düşük Gerilim Rölesi |
| 30 | Duyuru Rölesi |
| 32 | Yönlü Güç Rölesi |
| 36 | Polarite veya Polarize Voltaj Cihazı |
| 37 | Düşük Akım veya Düşük Güç Rölesi |
| 40 | Alan Rölesi |
| 44 | Birim Sırası Başlatma Rölesi |
| 46 | Ters faz veya Faz dengesi Akım Rölesi |
| 47 | Faz Sıralı Gerilim Rölesi |
| 48 | Eksik Sıra Rölesi |
| 50 | Ani Aşırı Akım veya Artış Oranı Rölesi |
| 51 | AC Zaman Aşırı Akım Rölesi |
| 55 | Güç Faktörü Rölesi |
| 59 | Aşırı Gerilim Rölesi |
| 60 | Gerilim veya Akım Denge Rölesi |
| 62 | Zaman gecikmeli Durdurma veya Açma Rölesi |
| 66 | Çentik Açma veya Jogging Cihazı |
| 67 | AC Yönlü Aşırı Akım Rölesi |
| 68 | Adım dışı veya Engelleme Rölesi |
| 69 | İzinli Kontrol Cihazı |
| 74 | Alarm Rölesi |
| 76 | DC Akım Rölesi |
| 77 | Telemetre Cihazı |
| 78 | Faz açısı Ölçüm Rölesi |
| 79 | AC Tekrar Kapama Rölesi |
| 81 | Frekans Rölesi |
| 82 | DC Yük Ölçüm Tekrar Kapama Rölesi |
| 83 | Otomatik Seçici Kontrol veya Transfer Rölesi |
| 85 | Taşıyıcı veya Pilot Tel Alıcı Rölesi |
| 86 | Kilitleme Rölesi |
| 87 | Diferansiyel Koruyucu Röle |
| 91 | Gerilim Yön Rölesi |
| 92 | Gerilim ve Güç Yön Rölesi |
| 94 | Açma veya Açmasız Röle |
