| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Type Test Report, Calibration Report |
| Model numarası: | RELAYSTAR-7000 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Seti, Röle Test Seti, Sekonder Enjeksiyon Test Seti | Akım çıkışı: | 6x0…30A |
|---|---|---|---|
| Gerilim çıkışı: | 6x0…150V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| IEC 61850 testi: | Mevcut | Operasyon: | Yerel Mod + PC Modu |
| Vurgulamak: | 150V Koruma Rölesi Test Kiti,Mikroişlemci Koruma Rölesi Test Kiti,Çok Amaçlı Koruyucu Röle Test Cihazı |
||

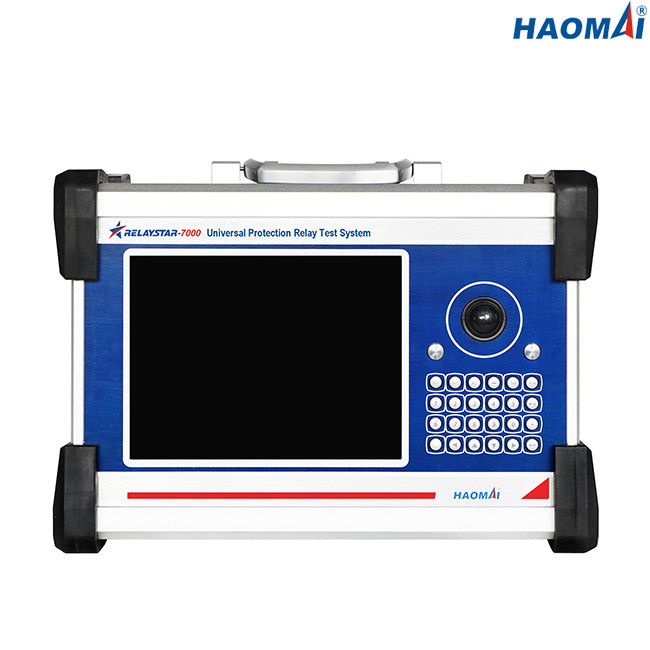

Çok Amaçlı Koruma Rölesi Test Seti
modeli:RELAYSTAR-7000
RELAYSTAR-7000, çok amaçlı ve sahada taşınabilir bir koruma rölesi test setidir.Ünite, 9,7 inç TFT LCD dokunmatik ekran, tuş takımı ve fareye sahip yerleşik endüstriyel PC aracılığıyla çalıştırılır ve bu da kullanıcının manuel, kararlı durum ve dinamik testleri hızlı ve kolay bir şekilde gerçekleştirmesini sağlar.Testler ve test sonuçları, yerel belleğe kaydedilebilir ve test verilerinin aktarılması veya test raporlarının yazdırılması için bir USB bellek çubuğuna indirilebilir.
Bir PC üzerinde tam otomatik test için, her RELAYSTAR-7000 ünitesi, RELAYSTAR yazılımının bir kurulum sürümü ile birlikte gelir.RELAYSTAR yazılımı, Windows 10 işletim sistemine sahip bir PC üzerinde çalışacak şekilde tasarlanmıştır.
RELAYSTAR-7000, elektro-mekanik, katı hal ve mikroişlemci tabanlı koruyucu röleleri, IEC61850 IED'leri ve birleştirme ünitesini test edebilir.
Ana Özellikler
●Elektro-mekanik, katı hal ve mikroişlemci tabanlı koruyucu röleleri, IEC61850 IED'leri ve birleştirme ünitesini test edebilme
●Sezgisel yüksek çözünürlüklü grafik TFT LCD ekran kullanarak bağımsız çalışma, çalıştırmak için PC gerekmez
●PC uzaktan test özelliği
●Yüksek akım ve yüksek güç
●Dahili dalga formu izleme ve kaydetme
●Dinamik GPS uydusu senkronize uçtan uca test yeteneği
●IEC61850 test yeteneği
Teknik veri
Genel Akım ve Gerilim Çıkışları
| Akım Üreteci | Ayar aralığı | 6 fazlı AC(LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| Güç | 6 fazlı AC(LN): 30A'da 6x450VA | |
| DC(LN): 10A'da 6x120VA | ||
| Kesinlik | AC:±1mA(≤0.2A), ≤0.1% (0,2~30A) | |
| DC: ±5mA(0.2~0.5A), ≤0.2% (0,5~10A) | ||
| Çözünürlük | 1mA | |
| Gerilim Jeneratörü | Ayar aralığı | 6 fazlı AC(LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| Güç | 6 fazlı AC(LN): 150V'da 6x80VA | |
| DC(LN): 160V'da 6x80VA | ||
| Kesinlik | AC:±2mV(0.2~2V), ≤0.1% (2~150V) | |
| DC:±10mV (0,5~5V), ≤%0,2 (5~160V) | ||
| Çözünürlük | 1mV | |
| Genel Jeneratörler | Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz), <10mHz(65~450Hz),<20mHz(450~1200Hz) | ||
| çözünürlük: 0.001Hz | ||
| Evre | aralık: -60° ~+360° | |
| doğruluk: 0.1° | ||
| çözünürlük: 0.01° | ||
| Harmonik | süperpozisyon sırası: 2~24 kez | |
| bozulma: ≤0.5% |
Ethernet İletişim Arayüzleri
| mod | 10/100Base-TX(10/100Mbit, bükümlü çift, otomatik geçiş) |
| bağlantı noktası sayısı | 2 |
| Arayüz türü | RJ45 |
| Durum göstergesi | LED ışıklar |
Optik Fiber İletişim Arayüzleri
| mod | 100Base-FX (100Mbit, fiber optik, tam çift yönlü) |
| bağlantı noktası sayısı | 8 |
| Arayüz türü | LC |
| lif türü | 62.5/125μm (çok modlu fiber) |
| dalga boyu | 1310nm |
| İletim mesafesi | >1km |
| Durum göstergesi | LED ışıklar |
FT3 Arayüzleri
| bağlantı noktası sayısı | 9 (8 iletmek için, 1 almak için) |
| Arayüz türü | ST |
| lif türü | 62,5/125μm (çok modlu fiber) |
| dalga boyu | 850nm |
İkili Girişler
| Sayı | 8 |
| Tip | potansiyelsiz kontak veya boşta kontak (otomatik tanımlama) |
| Eşik özellikleri | “0”: 0~6V;“1”:12V~250V |
İkili Çıkışlar
| Sayı | 4 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A;250VDC/0.2A |
Dahili İzleme ve Kayıt
| izleme | akımlar ve voltaj çıkışları |
| Kayıt | analog çıkışlar, ikili girişler/çıkışlar durumu |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Güç kaynağı
| Nominal giriş voltajı | özelleştirilmiş (AC230V/120V±%10, 1 fazlı) |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'da 10A / 120V'de 12A |
| Bağ | Standart AC soketi (IEC 60320) |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Çeşitli
| Ağırlık | 19,5 kg (42,99 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 405×295×250mm(15,94x11,61x9,84 inç) |
Güvenlik Standartları, Elektromanyetik Uyumluluk
| EMC | Ürün, elektromanyetik uyumluluk (EMC) Direktifi 2004/108/EC(CE uyumlu) ile uyumludur. |
| Ürün, 2006/95/EC (CE uyumlu) düşük voltaj Direktifine uygundur. | |
| Emniyet | IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 |
| IEC 61010-1 |
RELAYSTAR-7000, elektrik santralinde, konvansiyonel trafo merkezinde veya akıllı trafo merkezinde elektro-mekanik, katı hal ve mikroişlemci tabanlı koruma rölelerini, IEC61850 IED'leri ve birleştirme ünitesini test etmek için çok amaçlı ve sahada taşınabilir bir test setidir.
