| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | RÖLE YILDIZI-Z70 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Ambalaj bilgileri: | Taşıma Çantası + Karton |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Taşınabilir Röle Test Cihazı, Röle Test Kiti, IEC 61850 testi | Akım çıkışı: | 3x0…10A |
|---|---|---|---|
| Gerilim çıkışı: | 3x0…120V | Çıkış doğruluğu: | AC çıkışı için ≤0.1% |
| IEC 61850 testi: | Mevcut | Operasyon: | 10.1 inç dokunmatik ekran |
| Vurgulamak: | El Koruma Rölesi Test Seti,120V Koruma Rölesi Test Seti,Ultralight Röle Test Seti |
||

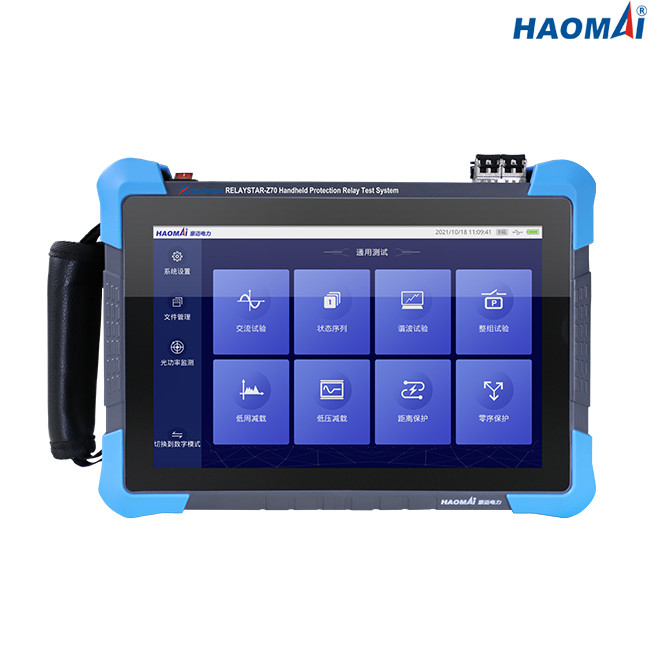

El Koruma Rölesi Test Seti
Model: RELAYSTAR-Z70
El Tipi Koruma Rölesi Test Seti RELAYSTAR-Z70, akıllı trafo merkezinde geleneksel koruma rölelerini (katı hal ve mikroişlemci tabanlı koruma röleleri gibi), IEC 61850 tabanlı koruma cihazlarını ve IED'leri test edebilir.
Sistem, koruma, akıllı izleme ve kontrol cihazı, birleştirme ünitesi ve elektronik alet trafosu gibi ekipmanların kapsamlı işlevsel ve performans testleri için kullanılabilen çeşitli test ve analiz fonksiyonlarını entegre eder.
Küçük boyutu (iPad mini gibi) ve hafif tasarımı nedeniyle RELAYSTAR-Z70'in test alanını taşıması oldukça kolaydır.
Dahili lityum pil, RELAYSTAR-Z70 ünitesini 8 saatten fazla çalışır durumda tutabilir ve bu da test alanında güç alamama zorluğunun üstesinden gelir.
Ana Özellikler
1) operasyon için 10.1 inç yüksek çözünürlüklü dokunmatik ekran
2) SOC donanım platformuna ve gömülü Linux sistem geliştirmeye dayalı
3)3 fazlı akım(3x0…10A) + 3 fazlı gerilim(3x0…120V) konvansiyonel koruma rölelerini test etmek için çıkışlar
4) IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, GOOSE ve diğer optik dijital mesaj standartlarına uyun
5) 36 optik dijital SV/GOOSE kanalını yapılandırın
6) 100M optik ağ arabirim modüllerini destekleyin
7) FT3 optik seri port modüllerini destekleyin
8) IRIG-B zaman senkronizasyonunu destekleyin
9) Optik güç ve ağ optik dijital paketlerinin gerçek zamanlı izlenmesi
10)Standart SCL dosyası içe aktarımını destekler, gerekli cihaz örneği yapılandırma bilgilerini çıkarır ve tek tıklamayla ayrıştırma yoluyla topoloji oluşturur
Teknik veri
Genel Akım ve Gerilim Çıkışları
| Akım Üreteci | Ayar aralığı | 3 fazlı AC(LN): 3x0…10A |
| DC(LN): 3x0…±2 A | ||
| Güç | maks.30VA | |
| Kesinlik | AC: ≤0.1% | |
| DC: ≤0.2% | ||
| Çözünürlük | 1mA | |
| Gerilim Jeneratörü | Ayar aralığı | 3 fazlı AC(LN): 3x0…120V |
| DC(LN): 3x0…±170V | ||
| Güç | maks.30VA | |
| Kesinlik | AC: ≤0.1% | |
| DC: ≤0.2% | ||
| Çözünürlük | 1mV | |
| Genel Jeneratörler | Sıklık | aralık: 10~1200Hz |
| doğruluk: 0.001Hz | ||
| çözünürlük: 0.001Hz | ||
| Evre | aralık: 0° ~+360° | |
| doğruluk: 0.01° | ||
| çözünürlük: 0.01° | ||
| Harmonik | süperpozisyon sırası: 1~24 kez | |
| bozulma: ≤0.5% |
Ethernet İletişim Arayüzleri
| mod | 10/100Base-TX(10/100Mbit, bükümlü çift, otomatik geçiş) |
| bağlantı noktası sayısı | 1 |
| Arayüz türü | RJ45 |
| Durum göstergesi | LED ışıklar |
Optik Fiber İletişim Arayüzleri
| mod | 100Base-FX (100Mbit, fiber optik, tam çift yönlü) |
| bağlantı noktası sayısı | 2 |
| Arayüz türü | LC |
| lif türü | 62.5/125μm (çok modlu fiber) |
| dalga boyu | 1310nm |
| İletim mesafesi | >1km |
| Durum göstergesi | LED ışıklar |
FT3 Arayüzleri
| bağlantı noktası sayısı | 2 (1 iletmek için, 1 almak için) |
| Arayüz türü | ST |
| lif türü | 62,5/125μm (çok modlu fiber) |
| dalga boyu | 850nm |
İkili Girişler
| Sayı | 2 |
| Tip | potansiyelsiz kontak veya boşta kontak (otomatik tanımlama) |
| Eşik özellikleri | “0”: 0~6V;“1”:12V~250V |
İkili Çıkışlar
| Sayı | 2 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A;250VDC/0.2A |
Güç kaynağı
| Adaptör girişi | AC 100V~240V, 50/60Hz |
| Adaptör çıkışı | DC 15V/3A |
| Dahili lityum pil | 7.4V, 9600mAh |
| Sürekli çalışma süresi | 8 saatten fazla |
Çeşitli
| Ağırlık | 2,7 kg (lb) |
| Boyutlar (G x Y x D, kulpsuz) | 270×210×64mm(x11.61x9.84 inç) |
El Tipi Koruma Rölesi Test Seti RELAYSTAR-Z70, mühendislerin trafo merkezindeki koruma röleleri ve IED'lerin testini daha kolay tamamlamasına yardımcı olacak en yeni nesil ultra taşınabilir kapsamlı koruma rölesi test setidir.
