12kV IEC60247 Güç Trafosu Test Seti Ultra Taşınabilir İzolasyon Faktörü

12kV İzolasyon Güç Faktörü Test Seti

Modeli: TDC3100

Yalıtım özellikleri zamanla değişir ve yalıtımın göreli bozulma düzeyine rehberlik etmek için temel parametrelerin doğru bir şekilde test edilmesi gerekir.Kapasitans ve Güç/Tüketim Faktörü Test Seti bu nedenle kullanılmaktadır.

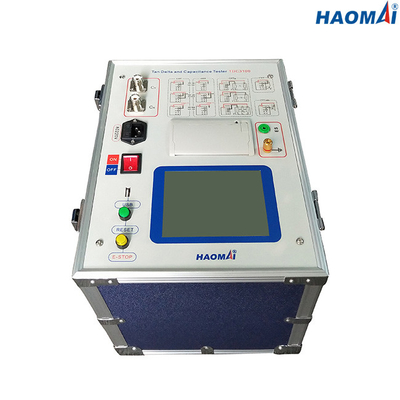

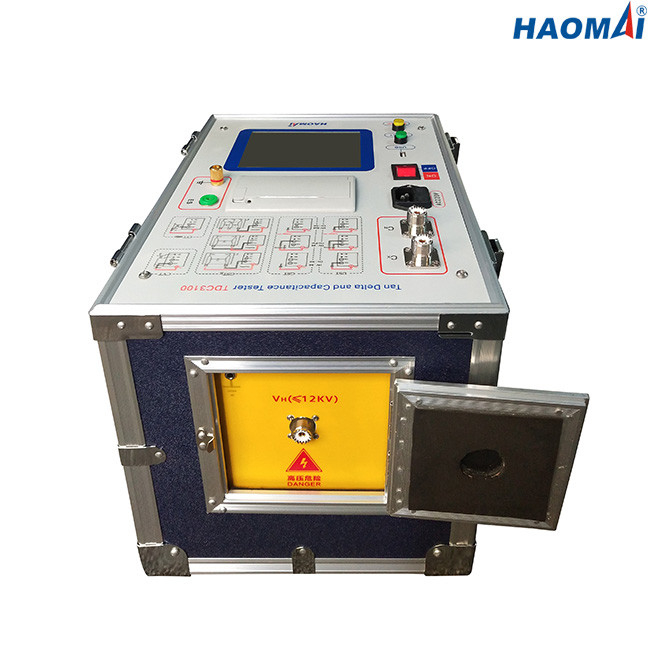

TDC3100, dahili 12kV AC güç kaynağı ölçüm köprüsü ve referans standart kondansatör ile eksiksiz bir entegre Yalıtım Güç Faktörü Test Setidir.Dokunmatik ekran üzerinden test seti kullanımı basit ve kullanımı kolaydır.Kablo bağlantıları basittir ve deneyimsiz personel tarafından da çalıştırılabilir.

Yalıtım Güç Faktörü Test Seti TDC3100, tek bir kişi tarafından yapılan testlere taşınabilecek hafif ve taşınabilirdir.

TDC3100 ünitesi, oluşabilecek operasyonel veya kasıtsız hataların üstesinden gelmek için yerleşik güvenlik korumalarına sahiptir.

Ana Özellikler

1) Test standardı: IEC60247

2) Seçilebilir test modu: UST, GST, GSTg

3) 12 kV izolasyon güç faktörü/dağıtım faktörü (tan∂) ölçümü

4) 12 kV'da 60 nF'ye kadar kapasite ölçümü

5) CVT oran testi mevcuttur (doğruluk sınıfı 1.0 veya 3.0 olan CVT için uygundur)

6) Şiddetli parazit veya gürültü koşulları altında test için parazit bastırma devreleri

7) Kolay ve hızlı kullanım için dokunmatik ekran

8) Test sonuçlarını doğrudan yazdırmak için dahili termal yazıcı

Teknik veri

●Test Standardı: IEC60247

●Dahili YG Çıkışı: 0,5~12kV

Çıkış doğruluğu: ±(okuma×%1)

Çözünürlük: 100V

Maksimum çıkış akımı: 200mA

Kapasite: 2000VA

●Kendinden uyarımlı Güç Kaynağı: AC 0~50V/15A

●Yayılma Faktörü(tgδ) Ölçümü

Ölçüm aralığı: sınır yok

Doğruluk: ±(okuma×%1+0.040%)

Çözünürlük: %0,001

●Kapasitans (Cx) Ölçümü

Ölçüm aralığı: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

CVT testi için Cx <300nF

Doğruluk: ±(okuma×1%+1.00pF)

Çözünürlük: 0.001pF(4 geçerli dijital)

●CVT Oran Testi(1.0 veya 3.0 doğruluk sınıfı ile CVT için uygundur)

Ölçüm aralığı: 10~10000

Doğruluk: %1

●Sıklık

Tek frekans: 50Hz veya 60Hz

Değişken frekans: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Test sonuçlarını yazdırmak için yerleşik termal yazıcı

●Test sonuçları indirme depolaması için USB arayüzü

●Veri depolama: 200 test sonucu test cihazında saklanabilir

●Güç Kaynağı: özelleştirilmiş(AC 220V/230V/120V/127V±10%, 1-faz), 50Hz/60Hz

●Çevresel Durum

Depolama sıcaklığı: -20℃~60℃

Çalışma sıcaklığı: -10℃~50℃

Nem: <%90

●Çeşitli

Ana bilgisayarın boyutu: 350x270mx270mm(13.78x10.62x10.63 inç)

Ana bilgisayarın ağırlığı: 22,8 kg (50,27 lb)

●Güvenlik Nitelikleri ve EMC

Güvenlik: IEC61010-1'e göre tasarlanmıştır

EMC: hafif endüstriyel IEC 61326

Yalıtım Güç Faktörü Test Seti TDC3100, enerji santralleri ve trafo merkezleri gibi ağır elektromanyetik girişim ortamında Güç/Yayılma Faktörü ve Kapasitansı ölçmek için tasarlanmıştır.
