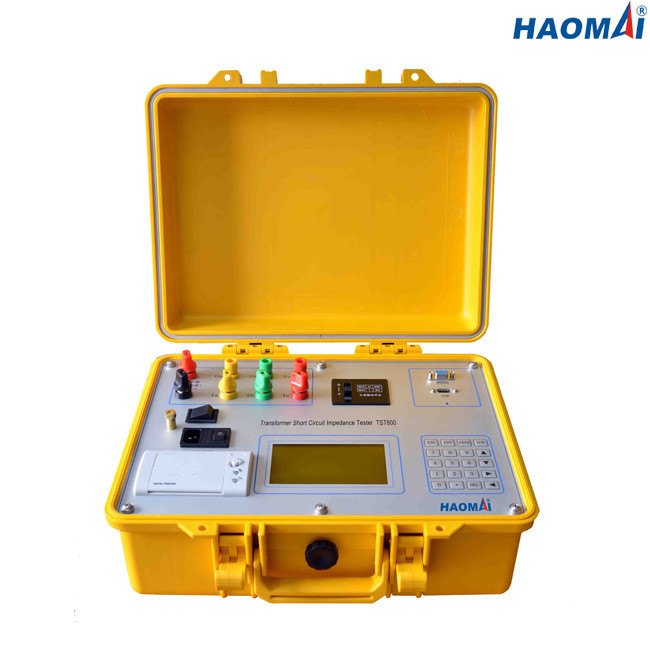

Kısa Devre Empedansı Güç Trafosu Test Seti Çok Modlu 5V-400V

trafoKısa Devre Empedansıtest cihazı

Modeli: TST800

Transformatörlerin sargı mekanik deformasyonu, nakliye, kurulum veya işletmedeki yüksek akım olayları sırasında meydana gelebilir.Bu tür değişiklikler, kısa devre empedans ölçüm değerleri öncesi ve sonrası karşılaştırılarak tespit edilebilir.

Trafo Kısa Devre Empedansı Test Cihazı TST800, IEC60076-5-2006 standardına göre güç transformatörlerinin kısa devre empedansını ve diğer ilgili parametrelerini ölçmek için kullanılır.

Ana Özellikler

1) Harici voltaj regülatörü olmayan transformatörlerin kısa devre empedansını ölçebilme

2) Sargı deformasyonunu tespit etme ve teşhis etmede faydalıdır

3) Tek veya üç fazlı transformatörlerde kısa devre empedans testi yapabilme

4) Otomatik veya manuel test modu seçilebilir

5) Sıfır dizi empedansı ve endüktansı ölçebilir

6) Herhangi bir empedans numune testi için çıkış akımı sınırlama işlevi vardır.

7) Test sonuçları cihaza kaydedilebilir veya dahili termal yazıcı ile yazdırılabilir, ayrıca USB portu üzerinden dışa aktarılabilir.

Teknik veri

◇Ölçüm Bölümü

●Voltaj ölçüm aralığı: 5~400V

Ölçüm doğruluğu: %0,2

●Akım ölçüm aralığı: 0.1~20A

Ölçüm doğruluğu: %0,2

●Kısa devre empedansı ölçümü: %0~100

◇Genel

Güç kaynağı: özelleştirilmiş (AC220V/230V/120V/127V, 50Hz/60Hz isteğe bağlı)

Boyutlar: 405 x 330 x 172 mm (15,95” x 12,99” x 6,77”)

Ağırlık: 8 kg (17,64 lb)

Çevre koşulları

Uygulama alanı: Cihaz, orta ve yüksek voltajlı trafo merkezlerinde ve endüstriyel ortamlarda kullanılmak üzere tasarlanmıştır.

Depolama sıcaklığı: -20°C ila 70°C (-4°F ila +158°F)

Çalışma sıcaklığı: -20°C ila +50°C (-4°F ila +122°F)

Nem: < %95 RH, yoğuşmasız

Güvenlik Nitelikleri ve EMC

Güvenlik: IEC61010-1, 2006/95/EC'ye uygun olarak tasarlanmıştır

EMC: 2004/108/EC

Trafo Kısa Devre Empedansı Test Cihazı TST800, sargı deformasyon teşhisi için güç transformatörlerinin kısa devre empedansını ölçmek için ideal bir araçtır.
