Çok Fonksiyonlu Taşınabilir Güç Kalitesi Analiz Cihazı ISO9001 Akıllı

Taşınabilir Güç Kalitesi Analizörü

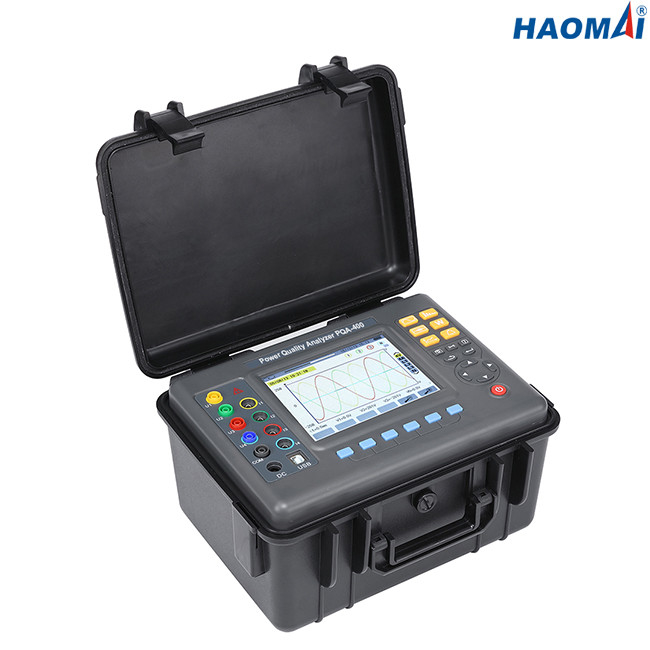

Modeli: PQA-400
Portable Power Quality Analyzer PQA-400, üç fazlı, çok işlevli, akıllı, basit insan-makine operasyonu kapsamlı bir test cihazıdır.Kullanımı kolay, geniş LCD renkli ekran, yüksek çözünürlük, Çince ve İngilizce İki Dilli Arayüz, kutu yapısı kabuk ve benzeri özelliklere sahiptir.Aynı anda 4 kanallı akımı (ABC üç fazlı ve nötr kablo akımı), 4 kanallı voltajı (ABC üç fazlı voltajı ve nötr hat voltajını toprağa), akım voltajının tepe değerini, maksimum/minimum değeri ölçebilir. bir süre boyunca, üç fazlı dengesizlik faktörü, kısa süreli voltaj titremesi, trafo K faktörü, aktif güç, reaktif güç, görünen güç, güç faktörü ve yer değiştirme güç faktörü, aktif güç, reaktif güç, görünen güç, toplam harmonik bozulma ve harmonik vb.;gerçek zamanlı dalga biçimini, akım voltajının harmonik oranlı çubuk grafiklerini görüntüleyin;gerilim akımının anlık değişimini dinamik olarak yakalayın, başlangıç ​​akımını izleyin, güç parametrelerini izleyin ve alarm listesi oluşturun, uzun süreli kayıt testi verileri için trend grafiği oluşturun.
Taşınabilir Güç Kalitesi Analiz Cihazı PQA-400, DSP+ARM çift işlemci mimarisini benimser, DSP veri toplama ve algoritma işlemeden sorumludur, ARM iletişim protokolü ve insan-makine arayüzü işlemeden sorumludur.Analog sinyal alımı, kanalın doğruluğunu ve bilgi bütünlüğünü sağlayan en yüksek 1MSPS örnekleme oranını elde etmek için ADI Company'nin 16 bit çözünürlüğüne sahip iki adet 4 kanallı senkron örnekleme kullanır, bu da güç şebekesinde herhangi bir geçici değişikliğin geçmemesini sağlar, ve geçici dalga biçimi, ani yükselme ve düşme ve ani kesintilerin tespitini daha doğru hale getirir.Dahili flash bellek, aynı anda 60 set ekran görüntüsü, 150 set geçici voltaj/akım yakalama dalga formu, 12800 set alarm günlüğü saklayabilir ve başlangıç ​​akımı algılama modu, başlangıç ​​akımı dalga formunun 100'ünü sürekli olarak yakalayabilir.Dahili 2G hafıza kartı, uzun vadeli trend eğrisi kayıtlarını saklamak ve aynı anda 20 güç parametresini kaydetmek için kullanılır (opsiyonel).Her 5 saniyede bir 300 güne kadar trend eğrisi kayıtlarını toplayabilir ve kaydedebilir.

Teknik veri


Mevcut elektrik enerjisi uygulamasında, giderek daha fazla büyük elektrikli ekipman nedeniyle, arızanın neden olduğu daha karmaşık güç şebekesi sistemi giderek daha karmaşık, sorun gidermesi daha zor ve çeşitli endüstrilerin gelişmesi nedeniyle. güç şebekesinin güç kalitesi, daha yüksek ve daha yüksek gereksinimler ortaya koymaktadır.
Portable Power Quality Analyzer PQA-400, karmaşık güç sistemi arızalarını daha hızlı ve doğru bir şekilde ortadan kaldırabilen, güç kalitesi parametrelerini daha kapsamlı ve sistematik olarak izleyip sürdürebilen bir ölçüm ve analiz cihazıdır.
