| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | PQA-500 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Taşıma Çantası + Karton |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | PQ Analizörü, PQ Test Cihazı | Kanal Sayısı: | 4U+4I |
|---|---|---|---|
| True RMS fazdan faza voltaj: | 1.0V-2000V | DC gerilimi: | 1.0V-1000V |
| Gerçek RMS akımı: | 10mA-1000A | Sıklık: | 40HZ-70HZ |
| Vurgulamak: | Kapsamlı Güç Kalitesi Analizörü,Şarj Edilebilir Güç Kalitesi Analizörü,4 Kanallı Elektrik Gücü Analizörü |
||

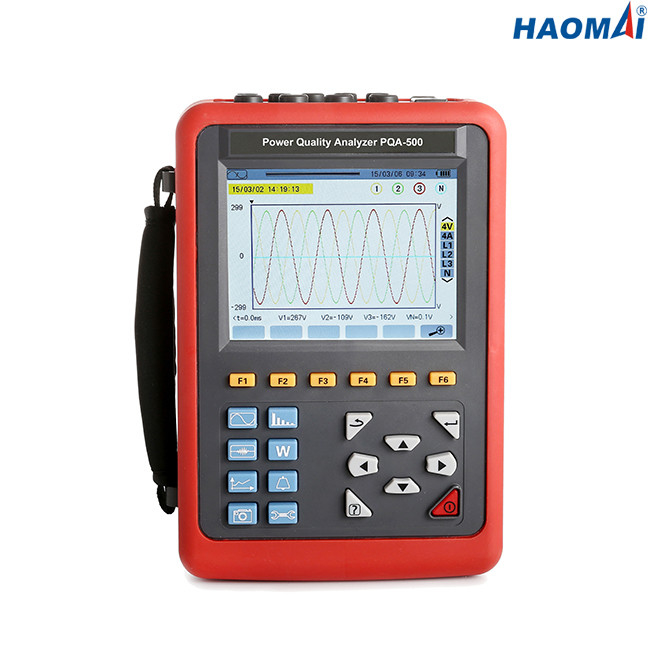

Güç Kalitesi Analizörü
Modeli: PQA-500
Güç Kalitesi Analizörü PQA-500, HAOMAI ELECTRIC tarafından geliştirilen ve üç fazlı, çok işlevli ve akıllı, özlü insan-makine çalışmasının saha testi için özel olarak tasarlanmış kapsamlı bir test cihazıdır.Kullanımı kolay, geniş LCD ekran, yüksek çözünürlük, hem Çince hem de İngilizce arayüz, darbeye dayanıklı kabuk yapısı vb.Aynı anda 4 kanallı akımı (ABC üç fazlı ve nötr kablo akımı), 4 kanallı voltajı (ABC üç fazlı voltajı ve nötr hat voltajını toprağa), akım voltajının tepe değerini, maksimum/minimum değeri ölçebilir. bir süre boyunca, üç fazlı dengesizlik faktörü, kısa süreli voltaj titremesi, trafo K faktörü, aktif güç, reaktif güç, görünen güç, güç faktörü ve yer değiştirme güç faktörü, aktif güç, reaktif güç, görünen güç, toplam harmonik bozulma ve harmonik vb.;gerçek zamanlı dalga biçimini, akım voltajının harmonik oranlı çubuk grafiklerini görüntüleyin;gerilim akımının anlık değişimini dinamik olarak yakalayın, başlangıç akımını izleyin, güç parametrelerini izleyin ve alarm listesi oluşturun, uzun süreli kayıt testi verileri için trend grafiği oluşturun.
Teknik veri
| Güç kaynağı | Şarj edilebilir lityum iyon pil paketleri 9.6V, yedek şarj cihazı. |
| Pil göstergesi | Pil sembolü boşaltma enerjisini gösterir.Voltaj çok düşük olduğunda, 1 dakika sonra otomatik kapanma. |
| Güç tüketimi | 490 mA normal testin mevcut tüketimi, 8 saat boyunca sürekli çalışma. |
| Ekran modu | LCD renkli ekran, 640 nokta×480 nokta, 5.6 inç, görüntüleme alanı: 116mm×88mm. |
| Kelepçe boyutu |
HM-008B küçük keskin akım kıskacı: 7.5mm×13mm; HM-040B daire akım kıskacı: 35mm×40mm; HM-068B daire akım pensi: 68mm×68mm. HM-300F Esnek Bobin Akım Sensörü (Entegratörlü) : Ф300mm |
| Enstrüman boyutları | U×G×Y: 240mm×170mm×68 mm. |
| Kanal Sayısı | 4U/4I. |
| Fazdan faza voltaj | 1.0V~2000V. |
| Faz-nötr gerilimi | 1.0V~1000V. |
| Akım |
HM-008B akım pensi: 10mA~10.0A; HM-040B akım pensi: 0.10A~100A; HM-068B akım pensi: 1.0A~1000A; HM-300F Esnek Bobin Akım Sensörü (Entegratörlü) : 10A ~ 3000A |
| Sıklık | 40Hz~70Hz. |
| Elektrik parametreleri | W, VA, Var, PF, DPF, cosφ, tanφ. |
| Enerji parametreleri | Wh, Varh, Vah. |
| Harmonik | 0~50 sipariş verin. |
| Toplam harmonik bozulma | Her faz için 0~50 sipariş verin. |
| Uzman Modu | Evet |
| Geçici kayıtların sayısı | 150 takım |
| Voltaj titremesi | Evet |
| Geçerli modu başlatma | Evet, 100 saniye. |
| 3 faz dengesizliği | Evet |
| Kayıt | 300 gün (eşzamanlı kayıt 20 parametre, her 5 saniyede bir nokta kaydedin). |
| Min/Maks kaydedilen değer | Bir süre boyunca maksimum ve minimum değerlerin ölçümü. |
| alarm | 40 farklı parametre seçimi, 12.800 set alarm kaydı. |
| Zirve | Evet |
| Fazör diyagramı ekranı | Otomatik olarak. |
| Anlık görüntü kapasitesi | 60 |
| Menü dili | İngilizce/Çince. |
| İletişim | USB. |
| Otomatik kapanma | Bir alarm kampanyası başlatıldığında veya geçici olaylar arandığında, bir ani akım yakalama veya bir trend kaydı beklemedeyken veya devam ederken, cihaz otomatik olarak kapanmaz. |
| Diğer test modunda, tuşa basılmadan 15 dakika, istem 1 dakika sonra otomatik kapanma. | |
| Arka ışık işlevi | Evet, gece ve karanlık yerde kullanıma uygundur. |
| Ağırlık | Ana bilgisayar: 1,6 kg (pille birlikte). |
| HM-008B küçük keskin akım kıskacı: 170g×4; | |
| HM-040B daire akım pensi: 190g×4; | |
| HM-068B daire akım kıskacı: 510g×4; | |
| HM-300F Esnek Bobin Akım Sensörü (Entegratörlü): 330g×4; | |
| Test kabloları ve güç adaptörü: 900g; | |
| Toplam ağırlık: yaklaşık 9,2 kg (ambalajla birlikte). | |
| Voltaj test telinin uzunluğu | 3m |
| Akım sensörü telinin uzunluğu | 2m |
| Çalışma sıcaklığıve nem | -10°C~40°C;%80Rh'nin altında |
| Depolama sıcaklığı ve nem | -10°C~60°C;%70'in altında Rh. |
| giriş empedansı | Test voltajının giriş empedansı: 1MΩ. |
| dayanım gerilimi | Cihaz kablolaması ile kabuk arasında 1 dakika boyunca 3700V/50Hz sinüzoidal AC voltajına dayanıklı. |
| yalıtım | Cihaz kablolaması ile kabuk ≥10MΩ arasında. |
| Yapı | Yalıtım titreşim geçirmez kılıf ile çift yalıtım. |
| Güvenli kurallar | IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Kirlilik derecesi: 2. |
PQA-500'ün Ölçüm Doğruluğu (akım pensi hariçtir)
| Ölçüm | Menzil | Ekran çözünürlüğü | Referans aralığındaki maksimum hata |
| Sıklık | 40Hz~70Hz | 0.01Hz | ±(0.03)Hz |
| True RMS faz-nötr gerilimi | 1.0V~ 1000V | Minimum çözünürlük 0.1V | ±(0.5%+5dgt) |
| True RMS fazdan faza voltaj | 1.0V~ 2000V | Minimum çözünürlük 0.1V | ±(0.5%+5dgt) |
| DC gerilimi | 1.0V~ 1000V | Minimum çözünürlük 0.1V | ±(1.0%+5dgt) |
| Gerçek RMS akımı | 10mA~ 1000A | Minimum çözünürlük 1mA | ±(0.5%+5dgt) |
| Faz-nötr voltajın tepe noktası | 1.0V~ 1414V | Minimum çözünürlük 0.1V | ±(1.0%+5dgt) |
| Fazdan faza voltajın tepe noktası | 1.0V~ 2828V | Minimum çözünürlük 0.1V | ±(1.0%+5dgt) |
| Mevcut zirve | 10mA~1414A | Minimum çözünürlük 1mA | ±(1.0%+5dgt) |
| tepe faktörü | 1.00~ 3.99 | 0.01 | ±(1%+2dgt) |
| 4.00~ 9.99 | 0.01 | ±(5%+2dgt) | |
| Aktif güç | 0.000W~ 9999.9kW | Minimum çözünürlük 0.001W |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
| Reaktif güç, endüktif veya kapasitif |
0.000VAR~ 9999.9kVAR |
Minimum çözünürlük 0.001VAR |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
| Görünür güç |
0.000VA~ 9999,9kVA |
Minimum çözünürlük 0.001VA | ±(1%+3dgt) |
| Güç faktörü | -1.000~ 1.000 | 0.001 |
±(1.5%+3dgt) Cosφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.5 |
|||
| aktif enerji | 0.000Wh~ 9999.9MWh | Minimum çözünürlük 0.001Wh |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
| Reaktif enerji, endüktif veya kapasitif |
0.000VARh~ 9999.9MVARh |
Minimum çözünürlük 0,001VARh |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
| görünen enerji |
0.000VAh~ 9999.9MVAh |
Minimum çözünürlük 0.001VAh | ±(1%+3dgt) |
| Faz açısı | -179°~ 180° | 1° | ±(2°) |
|
Tanφ (VA≥50VA) |
-32.76~32.76 | Minimum çözünürlük 0.001 | φ:±(1°) |
|
Güç faktörünün faz kayması (DPF) |
-1.000~ 1.000 | 0.001 | φ:±(1°) |
|
harmonik oran (sipariş 1 ila 50)(Vrms>50V) |
%0,0~ %99,9 | %0.1 | ±(1%+5dgt) |
|
harmonik açı (Vrms>50V) |
-179°~ 180° | 1° | ±(3°) 1'den 25'e kadar harmonikler |
| ±(10°) 26'dan 50'ye kadar harmonikler | |||
|
Toplam harmonik oran (THD veya THD-F)≤50 |
%0,0~ %99,9 | %0.1 | ±(1%+5dgt) |
|
bozulma faktörü (DF veya THD-R)≤50 |
%0,0~ %99,9 | %0.1 | ±(1%+10dgt) |
| Trafo K faktörü | 1,00~ 99.99 | 0.01 | ±(5%) |
| 3 faz dengesizliği | %0,0~ %100 | %0.1 | ±(1%) |

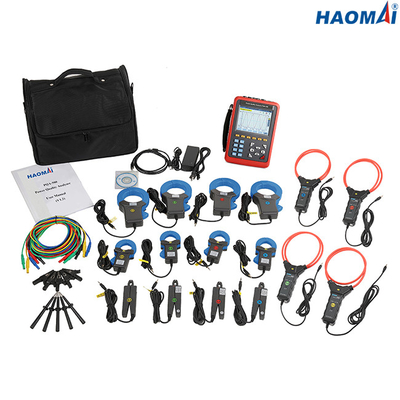

Akım Kelepçesi (isteğe bağlı)
| Tip | Gerçek RMS akımı | Gerçek RMS akımının maksimum hatası | Faz açısının maksimum hatası |
| HM-008B akım kıskacı | 10mA~99mA | ±(1%+3dgt) | ±(1.5°),Arms≥20mA |
| 100mA~ 10.0A | ±(1%+3dgt) | ±(1°) | |
| HM-040B akım kıskacı | 0.10A~ 0.99A | ±(1%+3dgt) | ±(1.5°) |
| 1.00A~ 100A | ±(1%+3dgt) | ±(1°) | |
| HM-068B akım kıskacı | 1.0A~9.9A | ±(2%+3dgt) | ±(3°) |
| 10.0A~ 1000A | ±(2%+3dgt) | ±(2°) | |
| HM-300F Esnek Bobin Akım Sensörü (Entegratörlü) | 10A~99A | ±(1% + 3dgt) | ±(3°) |
| 100AA~3000A | ±(1% + 3dgt) | ±(2°) |
Power Quality Analyzer PQA-500, test mühendisleri için güçlü bir araçtır.
