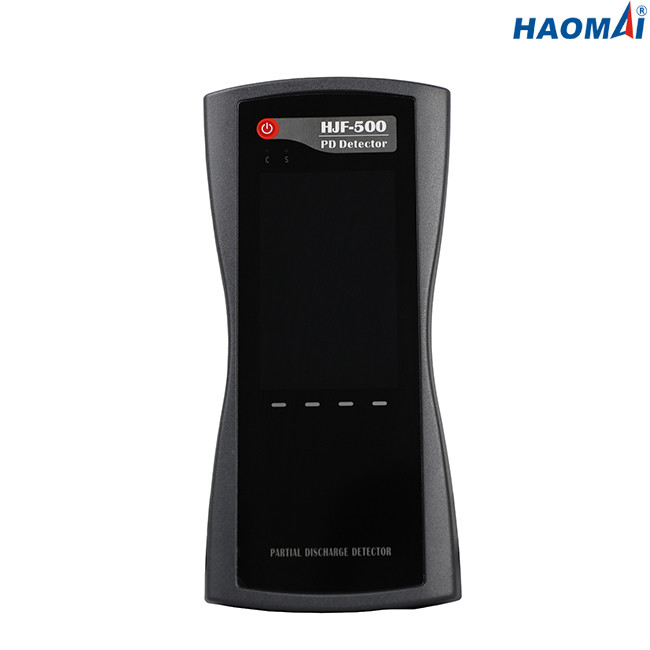

Çok Fonksiyonlu TEV Kısmi Deşarj Dedektörü Test Cihazı İnvaziv Olmayan

Çok Fonksiyonlu Kısmi Deşarj Dedektörü



Modeli: HJF-500

Çok Fonksiyonlu Kısmi Deşarj Dedektörü HJF-500, OG ve HV trafo merkezlerinde kısmi deşarj aktivitesini hızlı bir şekilde ölçmek için ideal non-invaziv araçtır.

HJF-500'e bağlanabilen çok çeşitli sensörler sayesinde hem OG hem de YG trafo merkezleri izlenebilir.Kısmi deşarjlar için teşhis edilebilen tipik OG ve YG varlıkları, Anahtarlama Donanımı, Trafo, GIS ve YG kablosu vb. içerir.

PRPD (faz çözümlenmiş kısmi deşarj) model ekranıyla birlikte yüksek bant genişliği, farklı kusur türlerini kategorilere ayırabilir.Korona deşarjları ve yüzey deşarjları, bu tip teknolojinin bir başka avantajı olan tehlikeli dahili kısmi deşarjlardan kolayca ayırt edilebilir.

HJF-500 ünitesi, 4 inçlik dokunmatik ekran üzerinden çalıştırılabilir.HJF-500 ünitesi için yerleşik lityum pil benimsenmiştir ve çalışma süresi 6 saatten fazladır.



Ana Özellikler

●OG ve HV trafo merkezlerinde çevrimiçi PD ölçümü için non-invaziv araç

●1 dahili TEV sensörü(standart konfigürasyon), 1 dahili ultrasonik sensör(standart konfigürasyon), 1 harici ultrasonik sensör(opsiyonel konfigürasyon), 1 harici UHF sensörü(opsiyon konfigürasyonu), 1 adet olmak üzere 5 sensör ile donatılabilir. HFCT sensörü (seçenek yapılandırması).

●Birden çok işlevi tek bir pakette birleştirir

●Yüzey ve dahili PD için ultrasonik ve TEV sensörleri

●UHF ölçümü, yüksek bant genişliğinde PD etkinliğini doğru bir şekilde ölçebilir

●HV kablolarındaki PD aktivitesi, HFCT kullanılarak ölçülür

●Yüksek örnekleme hızı, güçlü parazit önleme özelliği

●PRPD model tanıma için güç frekansı ile senkronizasyon

●Farklı deşarj türlerinin analizini gerçekleştirmek için zaman alanı sinyal dalga formu, PRPD spektrumu, PRPS spektrumu vb. deşarj modelleri sağlayın.

●Test sonuçları gemide saklanabilir, ayrıca oluşturulan test raporu için PC'ye yüklenebilir.



Teknik veri

●TEV Ölçümü

Ölçüm aralığı: 0-60dBmV

Çözünürlük: 1dB

Doğruluk: ±1dB

Döngü başına maksimum darbe: 1400

Ölçüm frekans bandı: 3~100MHz

●UHF Ölçümü

Algılama frekansı: 300-2000MHz

Ölçüm aralığı: 0-60dBmV

Doğruluk: ＜1dBmV

Sensör bandı: 300-2000MHz

●AA Ölçümü

Ölçüm aralığı: -6dBμV~68dBμV

Çözünürlük: 1dB

Doğruluk: ±1dB

Sensör merkezi frekansı: 40kHz

●AE Ölçümü

Ölçüm aralığı: -6dBμV~68dBμV

Çözünürlük: 1dB

Doğruluk: ±1dB

Frekans aralığı: 20~200kHz

●HFCT Ölçümü

Sensör iletim empedansı: 5mV/mA

Algılama frekansı: 1～30MHz

Hassasiyet: ≤50pC

●Ekran: 4.0 inç RGB LCD ekran

●Güç kaynağı

Dahili pil: 3.7V/5000Ah lityum pil

Çalışma süresi: 6 saatten fazla

Pil şarj cihazı: AC90-264V veya DC 5V

●Çevre koşulları

Çalışma sıcaklığı: -20 ~ 50℃

Nem: %20-85 bağıl nem

●Çeşitli

Boyutlar (el tipi ana bilgisayar): 210x100x35mm

Ağırlık (el tipi ana bilgisayar): 0.4kg

Bağlantı portu: PC bağlantısı veya şarj girişi için bir USB portu, bir harici sensör portu, bir 3,5 mm stereo kulaklık jakı

Kulaklık: minimum 8 ohm

SD kart: standart 16G



Çok Fonksiyonlu Kısmi Deşarj Dedektörü HJF-500, OG ve HV trafo merkezlerinde Şalt, Transformatör, GIS ve YG kablosu vb.'nin kısmi deşarj aktivitesini ölçmek için ideal, invazif olmayan bir araçtır.
