| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015 |
| Model numarası: | HJF-500 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiation |

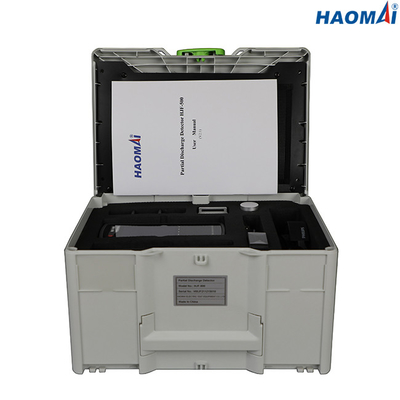

| Ambalaj bilgileri: | Taşıma Çantası + Karton |
| Teslim süresi: | 10-15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | PD Dedektörü, PD Test Cihazı | Ölçüm Prensibi: | Ultrasonik, TEV, UHF, HFCT |
|---|---|---|---|
| Test Edilen Nesneler: | Şalt, Trafo, GIS ve HV kablosu | zaman alanı sinyal dalga biçimi: | Mevcut |
| PRPD ve PRPS spektrumu: | Mevcut | Operasyon: | 4 inç dokunmatik ekran |
| Vurgulamak: | Ultra Taşınabilir Kısmi Deşarj Dedektörü,HFCT Kısmi Deşarj Dedektörü,Ultrasonik Kısmi Deşarj Test Cihazları |
||

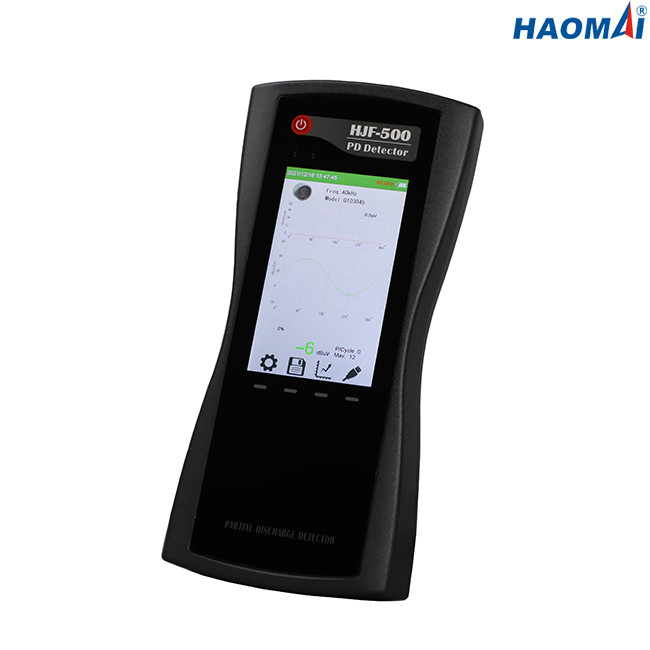

Kısmi Deşarj Dedektörü
Modeli: HJF-500
Kısmi Deşarj Dedektörü HJF-500, çalışma durumunda Anahtarlama, Transformatör, GIS ve HV kablosu vb.'nin kısmi deşarj aktivitesini ölçmek için invazif olmayan bir araçtır.Bir adet dahili TEV(Geçici Toprak Gerilimi) sensörü ve bir adet dahili Ultrasonik sensör, bir adet harici Ultrasonik sensör, bir adet harici UHF(Ultra Yüksek Frekans) sensörü ve bir adet harici HFCT(Yüksek Frekans Akım Trafosu) ile donatılmıştır. orta gerilim veya yüksek gerilim ekipmanında deşarj sinyalleri.
Ana Özellikler
●OG ve HV trafo merkezlerinde çevrimiçi PD ölçümü için non-invaziv araç
●1 dahili TEV sensörü(standart konfigürasyon), 1 dahili ultrasonik sensör(standart konfigürasyon), 1 harici ultrasonik sensör(opsiyonel konfigürasyon), 1 harici UHF sensörü(opsiyon konfigürasyonu), 1 adet olmak üzere 5 sensör ile donatılabilir. HFCT sensörü (seçenek yapılandırması).
●Birden çok işlevi tek bir pakette birleştirir
●Yüzey ve dahili PD için ultrasonik ve TEV sensörleri
●UHF ölçümü, yüksek bant genişliğinde PD etkinliğini doğru bir şekilde ölçebilir
●HV kablolarındaki PD aktivitesi, HFCT kullanılarak ölçülür
●Yüksek örnekleme hızı, güçlü parazit önleme özelliği
●Farklı deşarj türlerinin analizini gerçekleştirmek için zaman alanı sinyal dalga formu, PRPD spektrumu, PRPS spektrumu vb. deşarj modelleri sağlayın.
●Test sonuçları gemide saklanabilir, ayrıca oluşturulan test raporu için PC'ye yüklenebilir.
Teknik veri
| TEV ölçümü | UHF ölçümü | |||||
| Ölçüm aralığı | 0-60 dBmV | Algılama frekansı | 300-2000MHz | |||
| Çözünürlük | 1dB | Ölçüm aralığı | 0dBm-60dBm | |||
| Kesinlik | ±1dB | Kesinlik | ＜1dBmV | |||
| Döngü başına maksimum darbe | 1400 | Sensör bandı | 300-2000MHz | |||
| Ölçüm frekans bandı | 3~100MHz | |||||
| AA ölçümü | AE ölçümü | |||||
| Ölçüm aralığı | -6dBμV~68dBμV | Ölçüm aralığı | -6dBμV~68dBμV | |||
| Çözünürlük | 1dB | Çözünürlük | 1dB | |||
| Kesinlik | ±1dB | Kesinlik | ±1dB | |||
| Sensör merkezi frekansı | 40 kHz | Frekans aralığı | 20~200kHz | |||
| HFCT ölçümü | ||||||
| Sensör iletim empedansı | 5mV/mA | |||||
| Algılama frekansı | 1～30MHz | |||||
| Duyarlılık | ≤50pC | |||||
| Donanım | ||||||
| Durum | ABS | |||||
| Görüntülemek | 4.0 inç RGB LCD ekran | |||||
| Örnekleme doğruluğu | 12 bit | |||||
| Arayüz |
USB arabirimi (ayrıca şarj girişi) Harici sensör portu 3.5 mm stereo kulaklık jakı |
|||||
| Kulaklık | minimum 8 ohm | |||||
| hafıza kartı | standart 16G | |||||
| Dahili batarya | 3.7V/5000Ah lityum pil | |||||
| Çalışma zamanı | yaklaşık 6 saat | |||||
| Şarj cihazı | AC90-264V veya DC 5V | |||||
| Çalışma sıcaklığı | -20 ~ 50℃ | |||||
| Nem | %20-85 bağıl nem | |||||
| Boyutlar (el tipi ana bilgisayar) | 210x100x35mm | |||||
| Ağırlık (el tipi ana bilgisayar) | 0.4kg | |||||
