ISO9001 RS485 Çevrimiçi DGA İzleme Çok Amaçlı Fotoğraf Akustiği

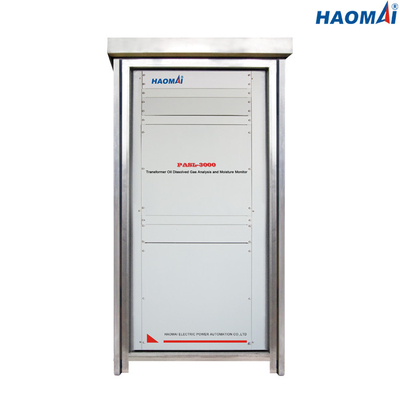

Çoklu Gaz Trafolu DGA İzleme Ünitesi

Modeli: PASL-3000

Yarı iletken lazer teknolojisi ve foto-akustik spektroskopi algılama teknolojisini yenilikçi bir şekilde kullanan Çoklu Gaz Trafosu DGA İzleme Ünitesi PASL-3000, Hidrojen(H2), Karbon Monoksit(CO), Karbon Dioksit(CO2), Metan(CH4), Asetilen(C2H2) ölçebilir , Ethane(C2H6), Etilen(C2H4) vb. uluslararası standartlarda belirtilen çözünmüş gazların yanı sıra yağdaki nem(H2O).Çevrimiçi ölçüm, kullanıcının eksiksiz bir dizi trafo arızasını tespit etmesine ve teşhis etmesine olanak tanır.

PASL-3000, güç üretimi, iletimi veya endüstriyel alanda orta ve büyük ölçekli transformatörleri izlemek için yaygın olarak kullanılan çevrimiçi transformatör DGA izleme birimidir.

Ana Özellikler

●Bu izleme ünitesi, yarı iletken lazer teknolojisini ve foto akustik spektroskopi teknolojisini yeni bir alana tanıtıyor; bu teknoloji, transformatör yağında çözünmüş gazın tespit edilmesi, ana transformatörün ilk aşamasında arıza tespit oranının iyileştirilmesi ve arıza insidansının azaltılması üzerinde dikkate değer bir etkiye sahiptir. işletme ve bakım maliyeti.

●Tüm bileşenler çözünmüş gaz ölçümü ve analizi.Hidrojen(H2), Karbon Monoksit(CO), Karbon Dioksit(CO2), Metan(CH4), Asetilen(C2H2), Etan(C2H6), Etilen(C2H4), nem( H2O) vb. 8 tip gaz, ayrıca Azot(N2) ve Oksijen(O2) bileşenlerinin içeriğini ölçmek için genişletilebilir.

●Taşıyıcı gaz yok, bakım yok, elektrik kesintisi yok.Yağ numunesi doğrudan yağ girişinden alınır ve yağ numunesi analizden sonra yağ tankına geri gönderilir, bu nedenle kurulum sırasında elektrik kesintisi olmaz.Gerçekten bakım gerektirmeyen çalışma sırasında hiçbir taşıyıcı gaz ve yeniden kalibrasyon gerekmez.

●Dar bant genişliği doğru testi, paraziti önleyin.Lazer ışık kaynağı, filtre yok, karışık arıza gazı, yüksek ölçüm doğruluğu, iyi tekrarlanabilirlik tespit edilirken çapraz paraziti doğru bir şekilde önleyebilir.

●Sabit sıcaklıkta vakumlu gaz giderme, güvenli ve güvenilir.Yüksek gaz giderme verimliliği, gaz giderme yağı numunesi dış hava ile temas etmez, yağ numunesi "0" kirlilik "0" kaybı, trafo yağı dönüşünün güvenliğini sağlamak için.

●Elektronik modülasyonlu lazer, mekanik yapısal arızaları önler.Lazer, geleneksel kızılötesi ışık kaynağı fotoakustik spektrum sisteminin modülasyon diskinin yerini alan, mekanik titreşimi ve kaybı azaltan ve ekipmanın arıza oranını azaltan darbeli optik sinyal üretmek için elektrik sinyali ile çalıştırılır.

●Uzak terminal ekranı.Monitör, ekipman çalışma durumu, gerçek zamanlı ölçüm verileri, veri sütunu analiz grafiği, trend grafiği, rapor ve uyarı istemi dahil olmak üzere uzak terminal ekranı sağlayabilen MODBUS ve IEC61850 protokolünü destekler.

●Çoklu veri iletişimi, uzaktan merkezi yönetim.Gelişmiş uzaktan merkezi yönetim yazılımı, birden fazla monitörün çalışma durumunu ve test verilerini özetleyebilir ve izleyebilir ve mükemmel trend analizi ve teşhis sonuçları sağlayabilir.RS485, Ethernet, GPRS, Optik Fiber vb. haberleşme modlarını destekler.

Teknik veri

Çoklu Gaz Trafolu DGA İzleme Ünitesi PASL-3000, Hidrojen(H2), Karbon Monoksit(CO), Karbon Dioksit(CO2), Metan(CH4), Asetilen(C2H2), Etan(C2H6), Etilenin izlenmesi için güvenilir bir çevrimiçi ünitedir. Santral veya trafo merkezlerindeki orta ve büyük ölçekli transformatörlerin (C2H4) vb. çözünmüş gazları ve nemi(H2O).
