Hafif Trafo Yağı BDV Test Kiti, 600V Yağ Tan Delta ve Direnç Test Cihazı

Yağ Tan Delta Test Cihazı



modeli: T6000

Yağla doldurulmuş elektrikli ekipmanın güvenilir şekilde çalışmasını sağlamak için, yalıtım yağı kalitesinin izlenmesi ve bakımı çok önemlidir.

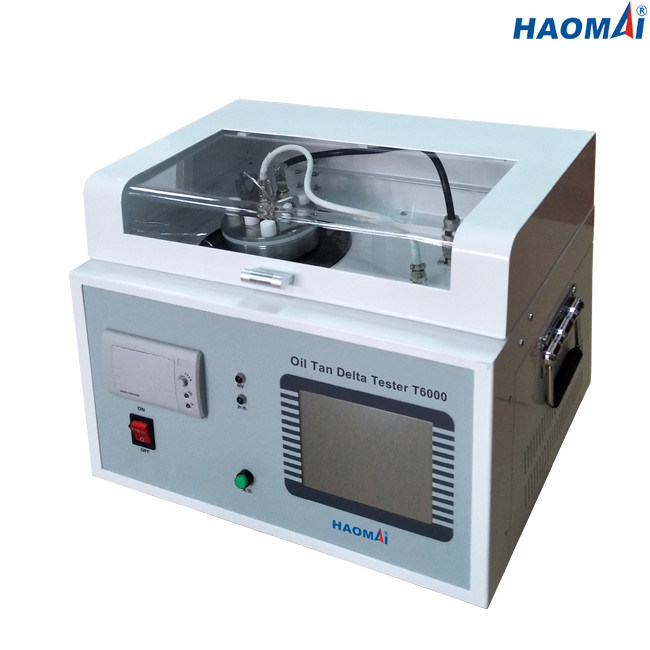

Oil Tan Delta Tester T6000, mineral, ester ve silikon izolasyon yağları gibi çok çeşitli yağların Tan Delta(dağılım/güç faktörü), Bağıl Geçirgenlik, İzolasyon Direnci ve Hacim Direncini ölçebilen tam otomatik bir ünitedir.

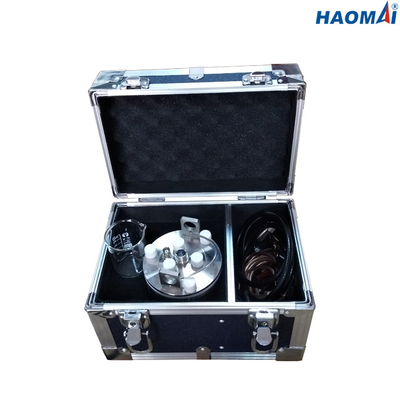

Oil Tan Delta Tester T6000 için IEC 60247'ye dayalı hassas bir Test Hücresi kullanılır. Test Hücresi, son derece doğru ve tekrarlanabilir sonuçlar verecek şekilde tasarlanmıştır.

Tüm test sonuçları test cihazında saklanabilir (en fazla 200 test sonucu), dahili termal yazıcı ile yazdırılabilir veya dahili USB bağlantı noktası aracılığıyla PC'ye indirilebilir.



Ana Özellikler

1) Çalışma için 320×240 dokunmatik ekran

2) Yalıtım yağının Tan Delta, Bağıl Geçirgenlik, Yalıtım Direnci ve Hacim Direncini ölçebilme

3) Test hücresinin kapasitansını ölçebilir

4) IEC 60247'ye dayalı Yenilikçi Test Hücresi: montajı ve temizliği kolaydır

5) Gemide 200'e kadar test kaydını saklar

6) Kaydedilmiş test sonuçlarını USB portu üzerinden PC'ye indirin

7) Test sonuçlarını yazdırmak için dahili termal yazıcı

8) Kompakt ve hafif (18 kg / 39,68 lbs)



Teknik veri

◇AC Yüksek Gerilim Çıkışı

aralık: 400~2200V

doğruluk: ±2%

çözünürlük: 100V

◇DC Yüksek Gerilim Çıkışı

aralık: 200~600V

doğruluk: ±2%

◇Sıcaklık Kontrolü

indüksiyon ocağı: maks.güç 500W

kontrol aralığı: ≤100℃

kontrol hatası: ±0.5℃

ölçüm çözünürlüğü: 0.1 ℃

sıcaklık kontrol süresi: oda sıcaklığından 90°C'ye kadar, <20dk

◇Tan Delta(tgδ) Ölçümü

aralık: Sınırsız

çözünürlük: %0,001

doğruluk: ±(okumax0.5%+0.020%)

◇Kapasitans(Cx) ölçümü

aralık:15pF-300pF

çözünürlük: 0.01pF

doğruluk:±(okumax0.5%+0.5pF)

◇Bağıl Geçirgenlik(εr) Ölçümü

Cx'e göre otomatik olarak hesaplanır

doğruluk: ± okuma x0.5%

◇İzolasyon Direnci(Rx) Ölçümü

aralık: 10M-20T

çözünürlük:0.01

doğruluk: ± okuma x%10

◇Hacim Direnci(ρ) Ölçümü

Rx'e göre otomatik olarak hesaplanır

doğruluk: ± okuma x%10

◇Genel

●Güç kaynağı: özelleştirilmiş (AC220V/230V/120V,50Hz/60Hz isteğe bağlı)

●Boyut:450x310x360mm(17,72x12,20x14,17 inç)

●Ağırlık: 18 kg(39,68 lbs)

◇Çevre Koşulları

●Saklama sıcaklığı: -20°C ila 70°C (-4°F ila +158°F)

●Çalışma sıcaklığı: -20°C ila +50°C (-4°F ila +122°F)

●Nem: < %95 RH, yoğuşmasız

◇Güvenlik Nitelikleri ve EMC

●Güvenlik: IEC61010-1, 2006/95/EC'ye göre tasarlanmıştır

●EMC: 2004/108/EC



Oil Tan Delta Tester T6000, Tan Delta (dağılım/güç faktörü), Bağıl Geçirgenlik, Yalıtım Direnci ve yalıtım yağının Hacim Direncini ölçmek için güvenilir bir test cihazıdır.
