Otomatik Yalıtım Güç Faktörü

Tan Delta ve Kapasite Test Cihazı

modeli: TDC3100

Otomatik 12kV izolasyon güç faktörü/dağıtım faktörü (tan∂) test seti

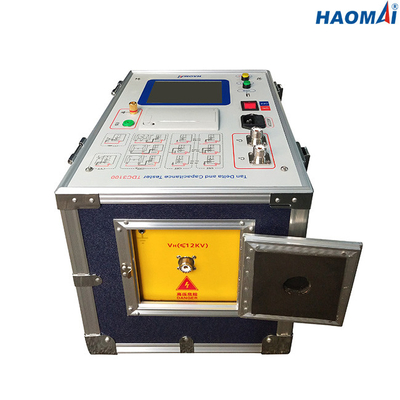

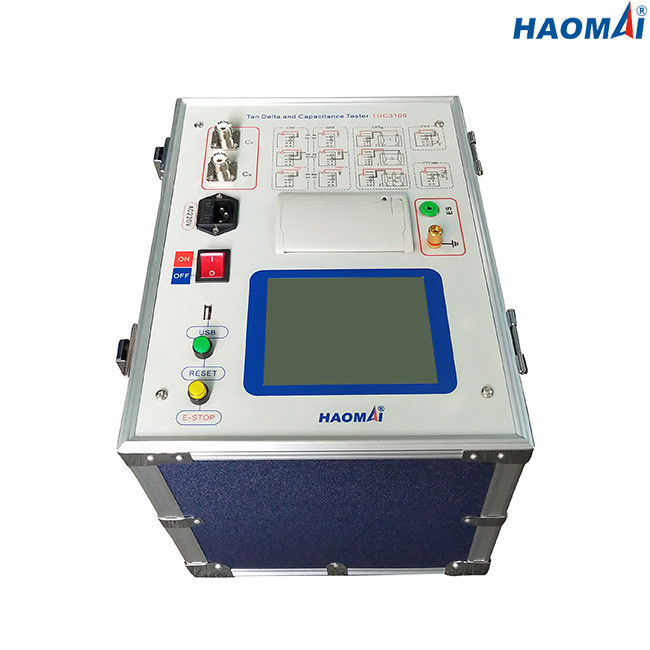

Tan Delta ve Kapasitans Test Cihazı TDC3100, transformatörler, buşingler, devre kesiciler, kablolar ve sargılar gibi elektrik yalıtım malzemelerinin ve yüksek gerilim sistemlerinin niteliğini ve kalitesini değerlendirmek için tasarlanmış tam otomatik 12 kV yalıtım güç faktörü/dağıtım faktörü (tan∂) test setidir. dönen makineler vb.

TDC3100'ün ölçümleri arasında voltaj, akım, güç, tan delta, güç faktörü, kapasitans ve CVT oranı bulunur.Test sonuçları otomatik olarak cihaza kaydedilebilir ve ayrıca doğrudan USB depolama birimine indirilebilir veya dahili termal yazıcı aracılığıyla yazdırılabilir.

Ana Özellikler

●Test standardı: IEC60247

●Seçilebilir test modu: UST, GST, GSTg

●12kV yalıtım güç faktörü/dağıtım faktörü (tan∂) ölçümü

●12kV'da 60nF'ye kadar kapasite ölçümü

●CVT oran testi mevcuttur (doğruluk sınıfı 1.0 veya 3.0 olan CVT için uygundur)

●Şiddetli parazit veya gürültü koşulları altında test için parazit bastırma devreleri

●Kolay ve hızlı kullanım için dokunmatik ekran

●Test sonuçlarını doğrudan yazdırmak için yerleşik termal yazıcı

Teknik veri

●Test Standardı: IEC60247

●Dahili YG Çıkışı: 0,5~12kV

Çıkış doğruluğu: ±(okuma×%1)

Çözünürlük: 100V

Maksimum çıkış akımı: 200mA

Kapasite: 2000VA

●Kendinden uyarımlı Güç Kaynağı: AC 0~50V/15A

●Yayılma Faktörü(tgδ) Ölçümü

Ölçüm aralığı: sınır yok

Doğruluk: ±(okuma×%1+0.040%)

Çözünürlük: %0,001

●Kapasitans (Cx) Ölçümü

Ölçüm aralığı: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

CVT testi için Cx <300nF

Doğruluk: ±(okuma×1%+1.00pF)

Çözünürlük: 0.001pF(4 geçerli dijital)

●CVT Oran Testi(1.0 veya 3.0 doğruluk sınıfı ile CVT için uygundur)

Ölçüm aralığı: 10~10000

Doğruluk: %1

●Sıklık

Tek frekans: 50Hz veya 60Hz

Değişken frekans: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Test sonuçlarını yazdırmak için yerleşik termal yazıcı

●Test sonuçları indirme depolaması için USB arayüzü

●Veri depolama: 200 test sonucu test cihazında saklanabilir

●Güç Kaynağı: özelleştirilmiş(AC 220V/230V/120V/127V±10%, 1-faz), 50Hz/60Hz

●Çevresel Durum

Depolama sıcaklığı: -20℃~60℃

Çalışma sıcaklığı: -10℃~50℃

Nem: <%90

●Çeşitli

Ana bilgisayarın boyutu: 350x270mx270mm(13.78x10.62x10.63 inç)

Ana bilgisayarın ağırlığı: 22,8 kg (50,27 lb)

●Güvenlik Nitelikleri ve EMC

Güvenlik: IEC61010-1'e göre tasarlanmıştır

EMC: hafif endüstriyel IEC 61326

Tan Delta ve Kapasitans Test Cihazı TDC3100, transformatörün, devre kesicinin, yalıtım burcunun, dönen makinelerin, kabloların, CVT'nin vb. kayıp faktörünü (tgδ), güç faktörünü (PF) ve Kapasitesini (Cx) test etmek için güvenilir bir test cihazıdır.
