| Menşe yeri: | Çin |
| Marka adı: | HAOMAI |
| Sertifika: | ISO9001:2015, Calibration Report |
| Model numarası: | RÖLE YILDIZI-H60 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası + Kontrplak Kasa |
| Teslim süresi: | 5-10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 400 takım |
| Ürün adı: | Röle Test Seti, Röle Test Seti, Röle Test Cihazı, Sekonder Enjeksiyon Test Seti | Akım çıkışı: | 6x0…32A |
|---|---|---|---|
| Gerilim çıkışı: | 4x0…300V | Çıkış doğruluğu: | AC çıkışı için ≤0.05% |
| Uçtan uca test: | dahili GPS ile | Operasyon: | harici bilgisayar |
| Vurgulamak: | Ultra Taşınabilir İkincil Enjeksiyon Test Seti,32A İkincil Enjeksiyon Test Seti,300V Koruyucu Röle Test Cihazı |
||

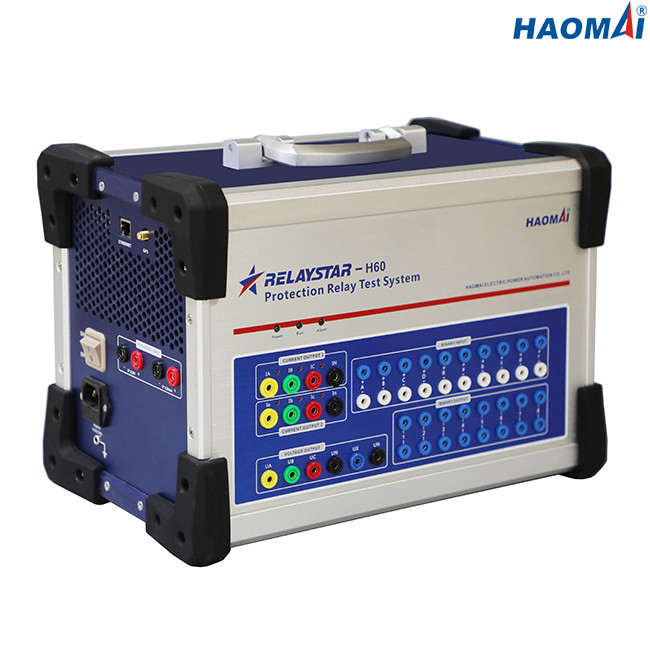

Yüksek Gerilim 6 Fazlı Koruma Rölesi Test Seti
Model: RELAYSTAR-H60
RELAYSTAR-H60, 6 fazlı akım (6x0…32A) ve 4 fazlı voltaj (4x0…300V) verebilen modern çok fonksiyonlu koruma rölelerinin çoğu tipini test etmek için taşınabilir 6 fazlı koruma rölesi test setidir.
RELAYSTAR-H60, yerleşik GPS aracılığıyla farklı alt istasyonlara tahsis edilen test setleriyle uçtan uca test yapmak için senkronize edilebilir.
RELAYSTAR-H60, Windows işletim sistemine sahip bir dizüstü bilgisayarda çalışan RELAYSTAR yazılımı ile çalıştırılabilir.
Ana Özellikler
1) 6 fazlı akım(6×32A) + 4 fazlı gerilim(4×300V) çıkışı
2) Daha yüksek çıkış doğruluğu (AC çıkışı için ≤0.05%)
3) Dahili GPS ile uçtan uca test
4) Dahili izleme ve kayıt
5) Bol ikili girişler ve ikili çıkışlar
5) Bağımsız Yrd.DC kaynağı
6) Güçlü RELAYSTAR test yazılımı
Teknik veri
Akım Üreteci
| Ayar aralığı | 6 fazlı AC(LN) | 6x0…32A |
| 3 fazlı AC(LN) | 3x0…64A | |
| 1 fazlı AC(LL-LN) | 1x0…192A | |
| DC(LN) | 6x0…±15A | |
| Güç | 6 fazlı AC(LN) | 32A'da 6x240VA |
| 3 fazlı AC(LN) | 64A'da 3x400VA | |
| 1 fazlı AC(LL-LN) | 192A'da 1x750VA | |
| DC(LN) | 15A'da 6x240VA | |
| Kesinlik | AC: ±2.5mA(≤0.5A), ≤0.05% (0,5~32A) | |
| DC: ≤0.1% | ||
| Çözünürlük | 1mA | |
Gerilim Jeneratörü
| Ayar aralığı | 4 fazlı AC(LN) | 4x0…300V |
| 1 fazlı AC(LL) | 1x0…600V | |
| DC(LN) | 4x0…±300V | |
| Güç | 4 fazlı AC(LN) | 300V'da 4x80VA |
| 1 fazlı AC(LL) | 600V'da 1x160VA | |
| DC(LN) | 300V'da 4x80VA | |
| Kesinlik | AC: ±5mV(≤5V), ≤0.05% (5~300V) | |
| DC: ≤0.1% | ||
| Çözünürlük | 1mV | |
Yardımcı DC Besleme
| Voltaj aralığı | 0-300V |
| Çıkış doğruluğu | ≤0.5% |
| Güç | maks.160VA |
İkili Girişler
| Sayı | 10 |
| Giriş özellikleri | boşta kontak veya potansiyelsiz kontak |
| Eşik özellikleri | “0”: 0-6V;“1”:11V-250V |
| Maks.zamanı ölçmek | 999999.999s |
| Zaman doğruluğu | ≤0.1ms |
| Zaman çözünürlüğü | 0.1 ms |
İkili Çıkışlar
| Sayı | 8 |
| Tip | boşta kontak |
| kırma kapasitesi | 250VAC/0.5A, 250VDC/0.2A |
DC Voltaj Ölçüm Girişi
| Ölçüm aralığı | 0 ... ±10 V |
| Kesinlik | hata < 0.02 % rg.tip., < %0.05 rg.guar. |
DC Akım Ölçüm Girişi
| Ölçüm aralığı | 0 ... ±20 mA |
| Kesinlik | hata < 0.02 % rg.tip., < %0.05 rg.guar. |
Dahili İzleme ve Kayıt
| izleme | 6 fazlı akım ve 4 fazlı gerilim çıkışları |
| Kayıt | analog çıkışlar |
| mod | gerçek zamanlı izleme, harici kablolama gerekmez |
| kayıt uzunluğu | sınırsız (dahili bellek dolana kadar) |
Genel Jeneratörler
| Sıklık | aralık: 0~1200Hz |
| doğruluk:<1mHz(0~65Hz),<2mHz(65~450Hz),<5mHz(450~1200Hz) | |
| çözünürlük: 0.001Hz | |
| Evre | aralık: -60° ~+360° |
| doğruluk: 0.1° | |
| çözünürlük: 0.1° | |
| Harmonik | süperpozisyon sırası: 2~24 kez |
| bozulma: ≤0.5% |
Güç kaynağı
| Nominal giriş voltajı | AC220V/230V±%10, 1 fazlı |
| nominal frekans | 50/60Hz |
| Anma akımı | 230V'de 10A |
| Bağ | standart AC soketi (IEC 60320) |
Çeşitli
| Ağırlık | 14,8 kg (32,63 lb) |
| Boyutlar (G x Y x D, kulpsuz) | 392x272x237 mm (15,43x10,71x9,33 inç) |
| bağlantı noktası | 1 Ethernet bağlantı noktası |
Çevre koşulları
| çalışma sıcaklığı | 0 ... +50 °C (+32 ... +122 °F) |
| Depolama sıcaklığı | -25 ... +70 °C (-13 ... +158 °F) |
| Nem aralığı | bağıl nem 5 ... 95 %, yoğuşmasız |
| Titreşim | IEC 60068-2-6(10 ... 150 Hz'de 20m/s2) |
Güvenlik Standartları, Elektromanyetik Uyumluluk
| EMC | Ürün, elektromanyetik uyumluluk (EMC) Direktifi 2004/108/EC(CE uyumlu) ile uyumludur. |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| Emniyet | Ürün, 2006/95/EC (CE uyumlu) düşük voltaj Direktifine uygundur. |
| IEC 61010-1 |
Yüksek Gerilim 6 Fazlı Koruma Rölesi Test Seti RELAYSTAR-H60, test ve devreye alma mühendislerinin trafo merkezlerinde koruma rölesi testi yapması için güçlü bir araçtır.
Yüksek Gerilim 6 Faz Koruma Rölesi Test Seti RELAYSTAR-H60, ISO/IEC 17025 kapsamında akredite üçüncü parti laboratuvarlarda kalibre edilmektedir. Laboratuvar tarafından verilen Kalibrasyon Raporu aşağıdaki gibidir.
